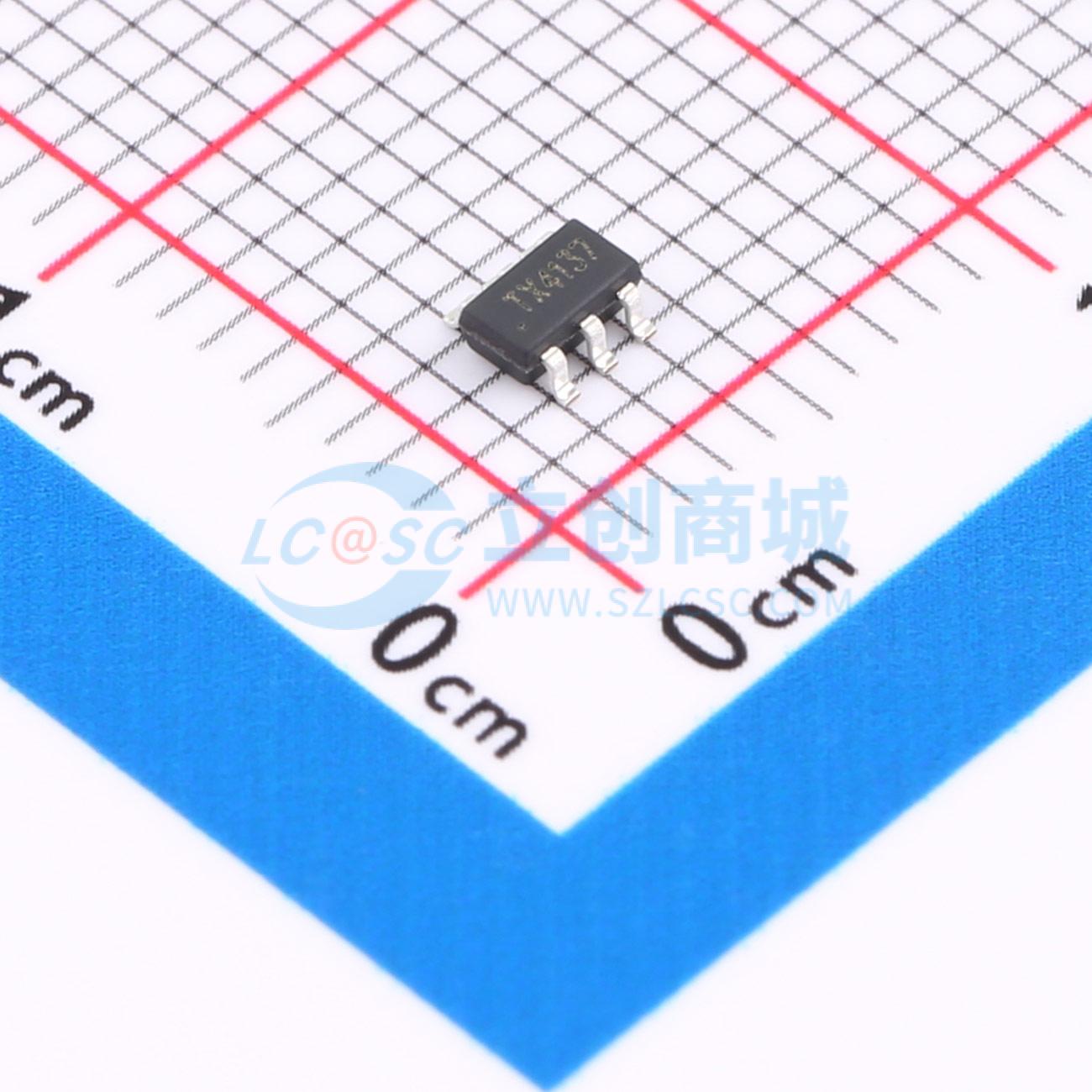

温馨提醒：图片仅供参考，商品以实物为准

TX4137

降压型 600mA 5.5V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TX4137是一款内置功率MOSFET的单片降压型开关模式转换器。它在5.5-60V宽输入电源范围内实现0.6 A峰值输出电流,并具有出色的线电压和负载调整率。TX4137采用PWM电流模工作模式,环路易于稳定并提供快速的瞬态响应。TX4137集成了包括逐周期电流限制和热关断等保护功能。TX4137采用SOT23-6封装,且外围元器件少。
品牌名称: XDS(芯鼎盛)
商品型号: TX4137
商品编号: C691124
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.047克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

TX4137是一款内置功率MOSFET的单片降压型开关模式转换器。该器件在5.5-60V宽输入电源范围内实现0.6A峰值输出电流，并具备出色的线电压与负载调整率。它采用PWM电流模工作模式，环路易于稳定且提供快速的瞬态响应。该产品集成了包括逐周期电流限制和热关断在内的保护功能，采用SOT23-6封装，所需外围元器件少。

商品特性

0.6A的峰值输出电流
0.9Ω的内部功率MOSFET
可采用大输出电容启动
低ESR陶瓷电容输出稳定
效率高达90%
固定500kHz开关频率
热关断保护
逐周期过流保护
宽输入电压范围：5.5~60V
采用SOT23-6封装

应用领域

电表
分布式电源系统
电池充电器
线性稳压器的预调节器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~60V
	输出电压	-
	输出电流	600mA
	开关频率	800kHz~1.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护
