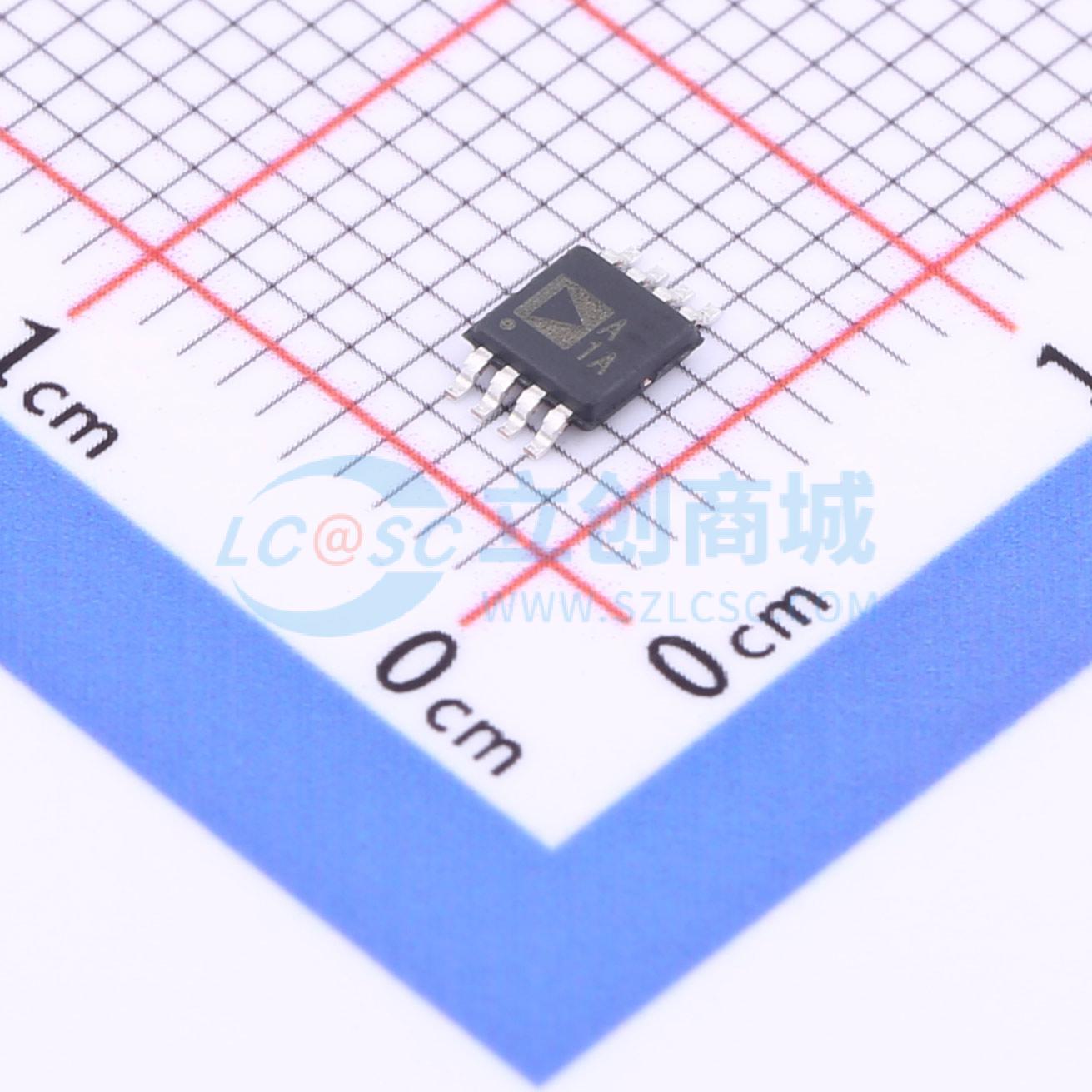

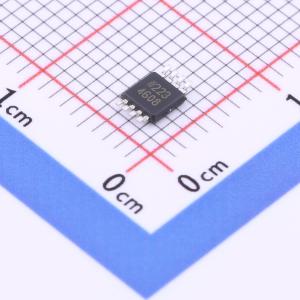

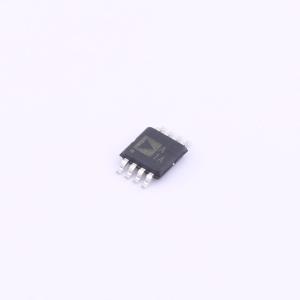

温馨提醒：图片仅供参考，商品以实物为准
OP777ARMZ
精密、单通道、单电源、轨到轨输出放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OP777、OP727和OP747是精密单通道、双通道和四通道轨到轨输出单电源放大器，具有微功耗工作特性和轨到轨输出范围。与采用±15V电源的行业标准OP07相比，这些放大器性能有所提升，还具备可低至3.0V的真正单电源工作优势，并且封装选项比其他任何高压精密双极放大器都更小。输出在容性负载超过500pF时仍能保持稳定
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP777ARMZ
- 商品编号
- C690987
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 700kHz | |
| 输入偏置电流(Ib) | 5nA | |
| 输入失调电压(Vos) | 30uV | |
| 共模抑制比(CMRR) | 110dB | |
| 压摆率(SR) | 0.2V/us | |
| 输出电流 | 10mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 静态电流(Iq) | 220uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee ~ Vcc) | -15V~-1.5V；1.5V~15V | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100pA |
商品概述
OP777、OP727和OP747是精密单通道、双通道和四通道轨到轨输出单电源放大器，具有微功耗运行和轨到轨输出范围的特点。与采用±15 V电源的行业标准OP07相比，这些放大器性能有所提升，还具备真正的单电源运行能力，最低可低至3.0 V，并且比其他任何高压精密双极放大器提供更小的封装选择。输出在超过500 pF的容性负载下保持稳定。在5 V电源下，每个放大器的电源电流小于300 μA。500 Ω的串联电阻保护输入，允许输入信号电平比正电源高出几伏而不会发生相位反转。
商品特性
- 低失调电压：最大100 μV
- 低输入偏置电流：最大10 nA
- 单电源运行：3.0 V至30 V
- 双电源运行：±1.5 V至±15 V
- 低电源电流：每个放大器最大300 μA
- 单位增益稳定
- 无相位反转
应用领域
- 电流检测（分流）
- 线路或电池供电的仪器仪表
- 远程传感器
- 精密滤波器
