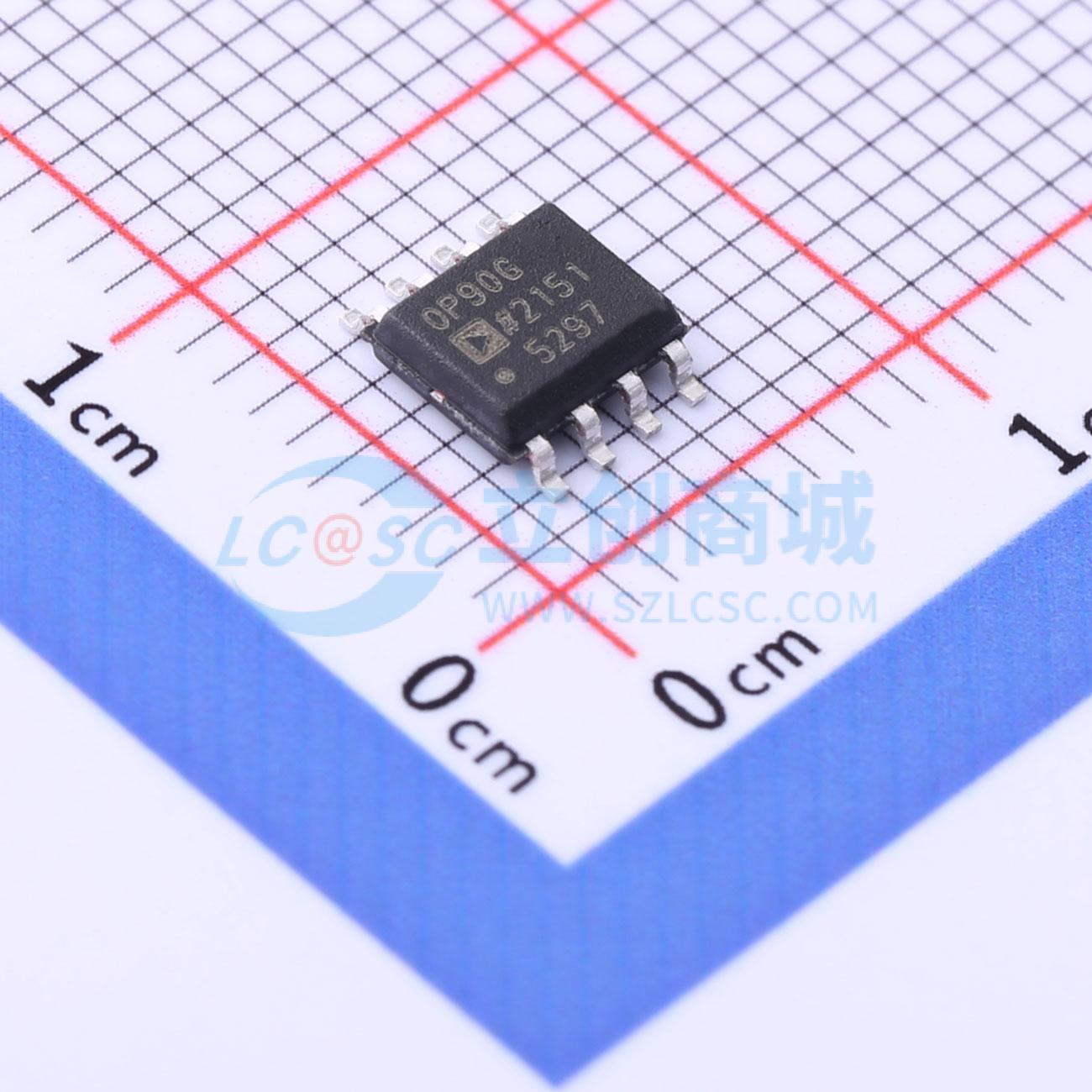

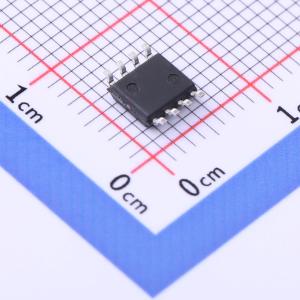

温馨提醒：图片仅供参考，商品以实物为准
OP90GSZ-REEL7
精密低压微功率运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OP90 是一款高性能、微功耗运算放大器，可采用 1.6 V 至 36 V 的单电源供电，也可采用 ±0.8 V 至 ±18 V 的双电源供电。其输入电压范围包含负电源轨，使得 OP90 在单电源工作时能够处理低至地电位的输入信号。在单电源工作时，OP90 的输出摆幅也包含地电位，可实现“零输入，零输出”操作。OP90 的静态电源电流小于 20 μA，同时能够向负载提供超过 5 mA 的输出电流。输入失调电压低于 150 μV，无需外部调零。增益超过 700,000，共模抑制比优于 100 dB。电源抑制比低于 5.6 μV/V，可最大程度减少电池供电系统中失调电压的变化。OP90 提供的低失调电压和高增益为微功耗应用带来了精确的性能。OP90 对电压和电流的要求极低，适用于电池和太阳能供电的应用，如便携式仪器、远程传感器和卫星。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP90GSZ-REEL7
- 商品编号
- C690992
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 输入偏置电流(Ib) | 4nA | |
| 输入失调电压(Vos) | 450uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 0.012V/us | |
| 输出电流 | 5mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 静态电流(Iq) | 20uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.6V~36V | |
| 双电源(Vee ~ Vcc) | 800mV~18V；-18V~-800mV | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 输入失调电流(Ios) | 5nA |
商品概述
OP90 是一款高性能、微功耗运算放大器，可采用 1.6 V 至 36 V 的单电源供电，也可采用 ±0.8 V 至 ±18 V 的双电源供电。其输入电压范围包含负电源轨，使得 OP90 在单电源工作时能够处理低至地电位的输入信号。在单电源工作时，OP90 的输出摆幅也包含地电位，可实现“零输入，零输出”操作。 OP90 的静态电源电流小于 20 μA，同时能够向负载提供超过 5 mA 的输出电流。输入失调电压低于 150 μV，无需外部调零。增益超过 700,000，共模抑制比优于 100 dB。电源抑制比低于 5.6 μV/V，可最大程度减少电池供电系统中失调电压的变化。 OP90 提供的低失调电压和高增益为微功耗应用带来了精确的性能。OP90 对电压和电流的要求极低，适用于电池和太阳能供电的应用，如便携式仪器、远程传感器和卫星。
商品特性
- 单/双电源供电：1.6 V 至 36 V，±0.8 V 至 ±18 V
- 真正的单电源工作；输入和输出电压范围包含地电位
- 低电源电流：最大 20 μA
- 高输出驱动能力：最小 5 mA
- 低输入失调电压：最大 150 μV
- 高开环增益：最小 700 V/mV
- 出色的电源抑制比：最大 5.6 μV/V
- 标准 741 引脚排列，调零端接 V–
应用领域
- 电池供电应用
