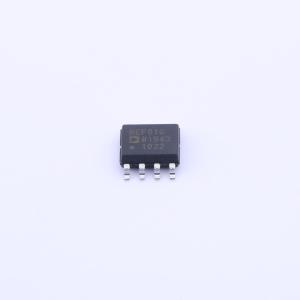

温馨提醒：图片仅供参考，商品以实物为准
REF01CSZ
精密电压基准源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- REF01/REF02/REF03系列精密电压基准源可提供稳定的10.0 V、5.0 V或2.5 V输出，在电源电压、环境温度或负载条件变化时，输出变化极小。这些器件提供8引脚SOIC、PDIP、CERDIP和TO - 99封装，以及20引脚LCC封装（仅883），进一步提高了器件在标准和高应力应用中的可用性。通过外部缓冲器和简单的电阻网络，TEMP引脚可用于温度传感和近似测量。器件还设有TRIM引脚，用于对输出电压进行微调。小尺寸、宽电源范围和应用的多功能性使REF01/REF02/REF03系列基准源非常适合通用和空间受限的应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- REF01CSZ
- 商品编号
- C691002
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 12V~36V | |
| 输出电压 | 10V | |
| 输出电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.3% | |
| 温度系数 | 8.5ppm/℃ | |
| 静态电流(Iq) | 1.6mA | |
| 噪声(0.1Hz-10Hz) | 30uVp-p | |
| 工作温度 | -40℃~+85℃ |
商品概述
REF01/REF02/REF03系列精密电压基准源可提供稳定的10.0 V、5.0 V或2.5 V输出，在电源电压、环境温度或负载条件变化时，输出变化极小。这些器件提供8引脚SOIC、PDIP、CERDIP和TO - 99封装，以及20引脚LCC封装（仅883），进一步提高了器件在标准和高应力应用中的可用性。 通过外部缓冲器和简单的电阻网络，TEMP引脚可用于温度传感和近似测量。器件还设有TRIM引脚，用于对输出电压进行微调。 小尺寸、宽电源范围和应用的多功能性使REF01/REF02/REF03系列基准源非常适合通用和空间受限的应用。
商品特性
- 高输出精度 REF01：10.0 V，最大±0.3% REF02：5.0 V，最大±0.3% REF03：2.5 V，最大±0.6%
- 可调节输出：最小±3%
- 出色的温度稳定性 REF01：最大8.5 ppm/℃ REF02：最大8.5 ppm/℃ REF03：最大50 ppm/℃
- 低噪声 REF01：典型值30 μV p-p REF02：典型值15 μV p-p REF03：典型值6 μV p-p
- 宽电源电压范围：最大可达36 V
- 低电源电流：最大1.4 mA
- 高负载驱动能力：最大10 mA
- 温度输出功能
应用领域
- 精密数据系统
- 高分辨率转换器
- 工业过程控制系统
- 精密仪器
