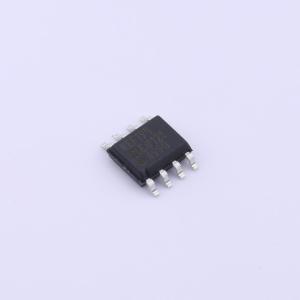

温馨提醒：图片仅供参考，商品以实物为准
REF194ESZ-REEL
精密微功率、低压降电压基准
- 描述
- 4.5V精密、微功耗、低压差、低压基准电压源
- 品牌名称
- ADI(亚德诺)
- 商品型号
- REF194ESZ-REEL
- 商品编号
- C691025
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.75V~15V | |
| 输出电压 | 4.5V | |
| 输出电流 | 30mA | |
| 精度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 5ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 45uA | |
| 噪声(0.1Hz-10Hz) | 45uVp-p | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品概述
REF 19x 系列精密带隙电压基准源采用专利温度漂移曲率校正电路，并对高度稳定的薄膜电阻进行激光微调，以实现极低的温度系数和高初始精度。 REF 19x 系列由微功耗、低压差电压（LDV）器件组成，可在比输出电压高仅 100 mV 的电源下提供稳定的输出电压，且电源电流消耗小于 45 μA。通过向 SLEEP 引脚施加低 TTL 或 CMOS 电平来启用睡眠模式，此时输出关闭，电源电流进一步降低至小于 15 μA。 REF 19x 系列基准源在扩展工业温度范围（-40°C 至 +85°C）内有明确规格，在 -40°C 至 +125°C 范围内有典型性能规格，适用于汽车等应用。 所有电气等级均提供 8 引脚 SOIC 封装；PDIP 和 TSSOP 封装仅提供最低电气等级。
商品特性
- 最大温度系数：5 ppm/°C
- 高输出电流：30 mA
- 最大电源电流：45 μA
- 最大初始精度：±2 mV
- 最大睡眠模式电流：75 μA
- 低压差电压
- 负载调整率：4 ppm/mA
- 线性调整率：4 ppm/V
- 短路保护
应用领域
- 便携式仪器
- ADC 和 DAC
- 智能传感器
- 太阳能供电应用
- 环路电流供电仪器
