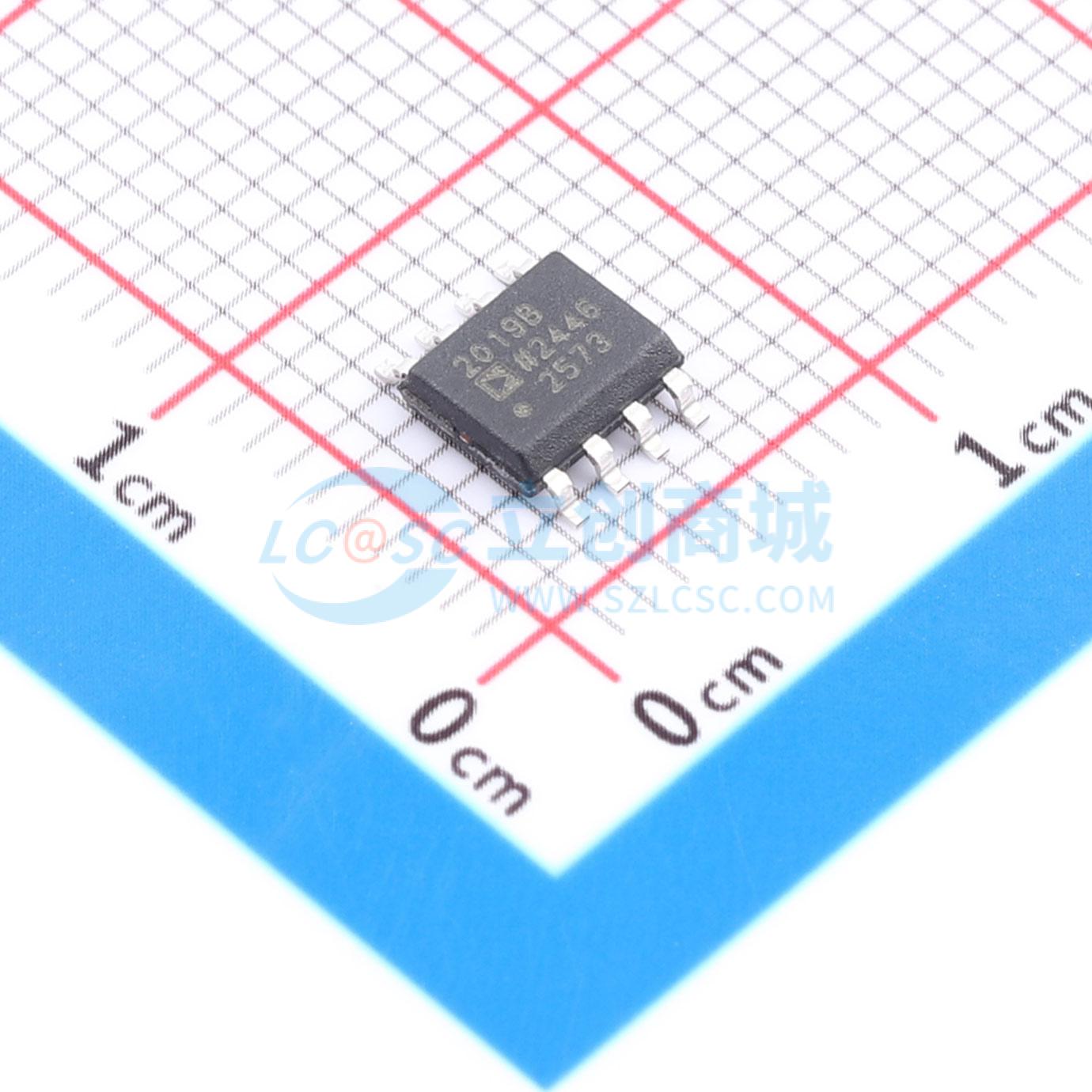

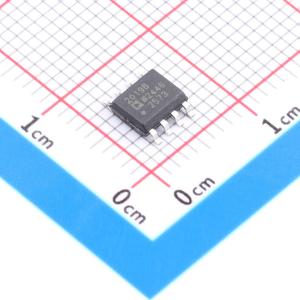

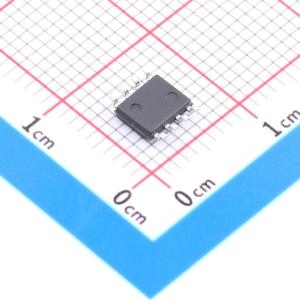

温馨提醒：图片仅供参考，商品以实物为准

SSM2019BRNZ

自容式音频前置放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款结合了前置放大器设计专业知识与先进处理技术的音频前置放大器。由单片设备实现出色的音频性能，仅需一个外部增益设置电阻或电位器。具有单位增益稳定性。关键规格包括超低噪声（1.5 dB噪声系数）和THD（在G = 100时< 0.01%），以及宽带宽和高转换速率。适用于专业和消费音频设备中的麦克风前置放大器和总线求和放大器、声纳以及其他需要具有高增益能力的低噪声仪表放大器的应用。
品牌名称: ADI(亚德诺)
商品型号: SSM2019BRNZ
商品编号: C691044
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

SSM2019是新一代音频前置放大器，将SSM前置放大器设计专业知识与先进处理技术相结合。其结果是，这款单片器件具备出色的音频性能，仅需一个外部增益设置电阻或电位器。SSM2019还具备单位增益稳定性。关键规格包括超低噪声（噪声系数1.5 dB）和总谐波失真（增益G = 100时<0.01%），并拥有宽带宽和高转换速率。这款低成本器件的应用包括专业和消费音频设备中的麦克风前置放大器和总线求和放大器、声纳，以及其他需要具备高增益能力的低噪声仪表放大器的应用。

商品特性

出色的噪声性能：1.0 nV/√Hz或1.5 dB噪声系数
超低总谐波失真：在整个音频频段内，增益G = 100时<0.01%
宽带宽：增益G = 100时为1 MHz
高转换速率：增益G = 10时为16 V/μs
10 V rms满量程输入，增益G = 7，电源电压Vs = ±18 V
单位增益稳定
真正的差分输入
亚音频1/f噪声拐点
8引脚PDIP或16引脚SOIC封装
仅需一个外部元件
成本极低
扩展温度范围：-40℃至+85℃

应用领域

音频混音台
对讲机/寻呼系统
双向无线电
声纳
数字音频系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	单声道
	输出功率	-
	工作电压	-5V~18V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.0085%
	静态电流(Iq)	7.5mA
	工作温度	-40℃~+85℃
	输入类型	差分
	电源纹波抑制比(PSRR)	74dB
