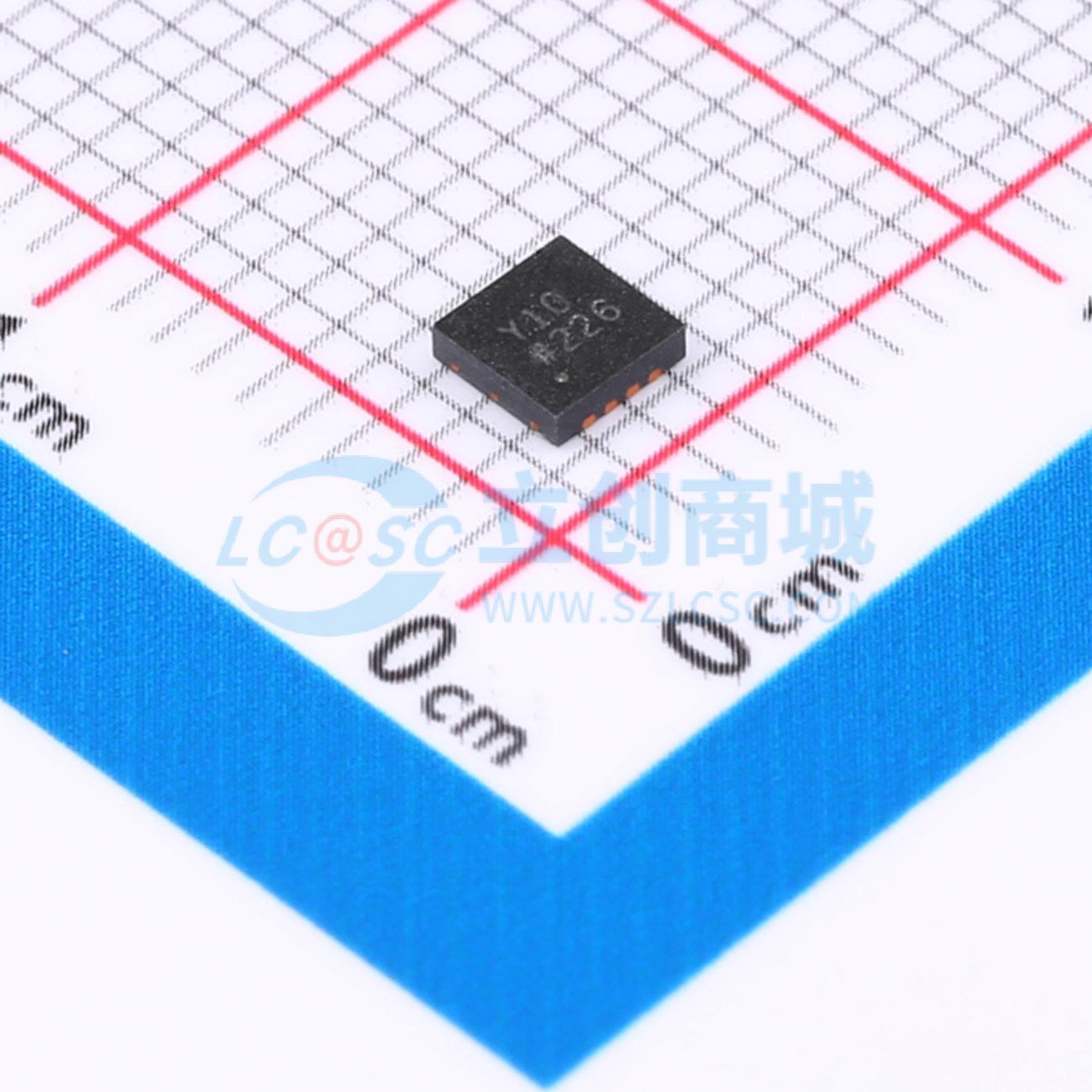

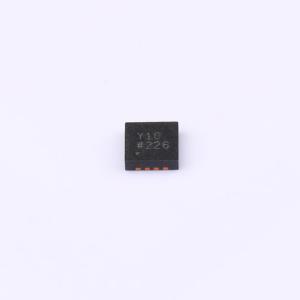

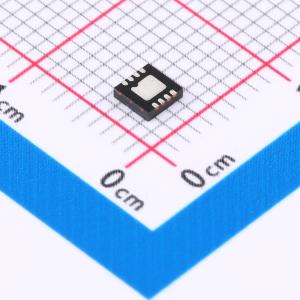

温馨提醒：图片仅供参考，商品以实物为准

SSM2305CPZ-REEL7

无滤波器、高效率、单声道2.8瓦D类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 无滤波器、高功效、单声道2.8W D类音频放大器
品牌名称: ADI(亚德诺)
商品型号: SSM2305CPZ-REEL7
商品编号: C691057
商品封装: LFCSP-8(3x3)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

SSM2305是一款完全集成的高效D类音频放大器，专为最大化手机应用的性能而设计。应用电路所需的外部元件极少，可在2.5 V至5.5 V的单电源下工作。在5.0 V电源下驱动4 Ω负载时，它能够提供2.2 W的连续输出功率，总谐波失真加噪声（THD+N）小于1%。它内置了热关断和输出短路保护功能。

SSM2305采用了高效、低噪声的调制方案，无需外部LC输出滤波器。即使在低输出功率下，该调制方案也能实现高效率。在5.0 V电源下，驱动8 Ω负载、输出功率为1.3 W时，SSM2305的效率为90%；驱动4 Ω负载、输出功率为2.2 W时，效率为83%，信噪比（SNR）大于98 dB。与其他D类架构相比，它采用扩频脉冲密度调制，可降低电磁干扰（EMI）辐射。

SSM2305具有微功耗关断模式，最大关断电流为30 nA。将逻辑0电平施加到SD引脚即可启用关断模式。该器件还包含噗声和喀哒声抑制电路，可最大程度减少开启和关闭过程中输出端的电压毛刺，从而降低激活和停用期间的可听噪声。

SSM2305的全差分输入可有效抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2，则可省略输入耦合电容。

SSM2305能有效抑制电源噪声，包括GSM传输突发和射频整流引起的噪声。在217 Hz时，电源抑制比（PSRR）典型值为60 dB。

SSM2305的默认增益为18 dBi，但用户可通过使用一对外部电阻来降低增益。

SSM2305的工作温度范围为商业级（-40℃至+85℃）。它有两种封装可供选择：8引脚、3 mmx3 mm的引脚框架芯片级封装（LFCSP）和8引脚的迷你小外形封装（MSOP）。

商品特性

采用Σ-Δ调制的无滤波器D类放大器
多个D类放大器同时使用时无需同步
在5.0 V电源下，驱动4 Ω负载时输出功率为2.8 W，驱动8 Ω负载时输出功率为1.6 W，总谐波失真（THD）小于10%
在5.0 V电源、驱动8 Ω扬声器输出1.3 W功率时，效率为89%
信噪比（SNR）大于98 dB
可在2.5 V至5.5 V单电源下工作
超低关断电流，仅20 nA
短路和热保护
提供8引脚、3 mmx3 mm的LFCSP和MSOP封装
噗声和喀哒声抑制
内置电阻，减少电路板元件数量
固定和用户可调增益配置

应用领域

手机
MP3播放器
便携式游戏机
便携式电子设备
教育玩具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	2.8Wx1@4Ω
	工作电压	2.2V~5.5V
	总谐波失真+噪声(THD+N)	0.02%

	属性	参数值
	静态电流(Iq)	3.2mA
	工作温度	-40℃~+85℃
	信噪比	98dB
	输入类型	差分
	电源纹波抑制比(PSRR)	60dB
	效率	89%
