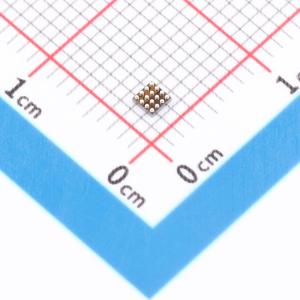

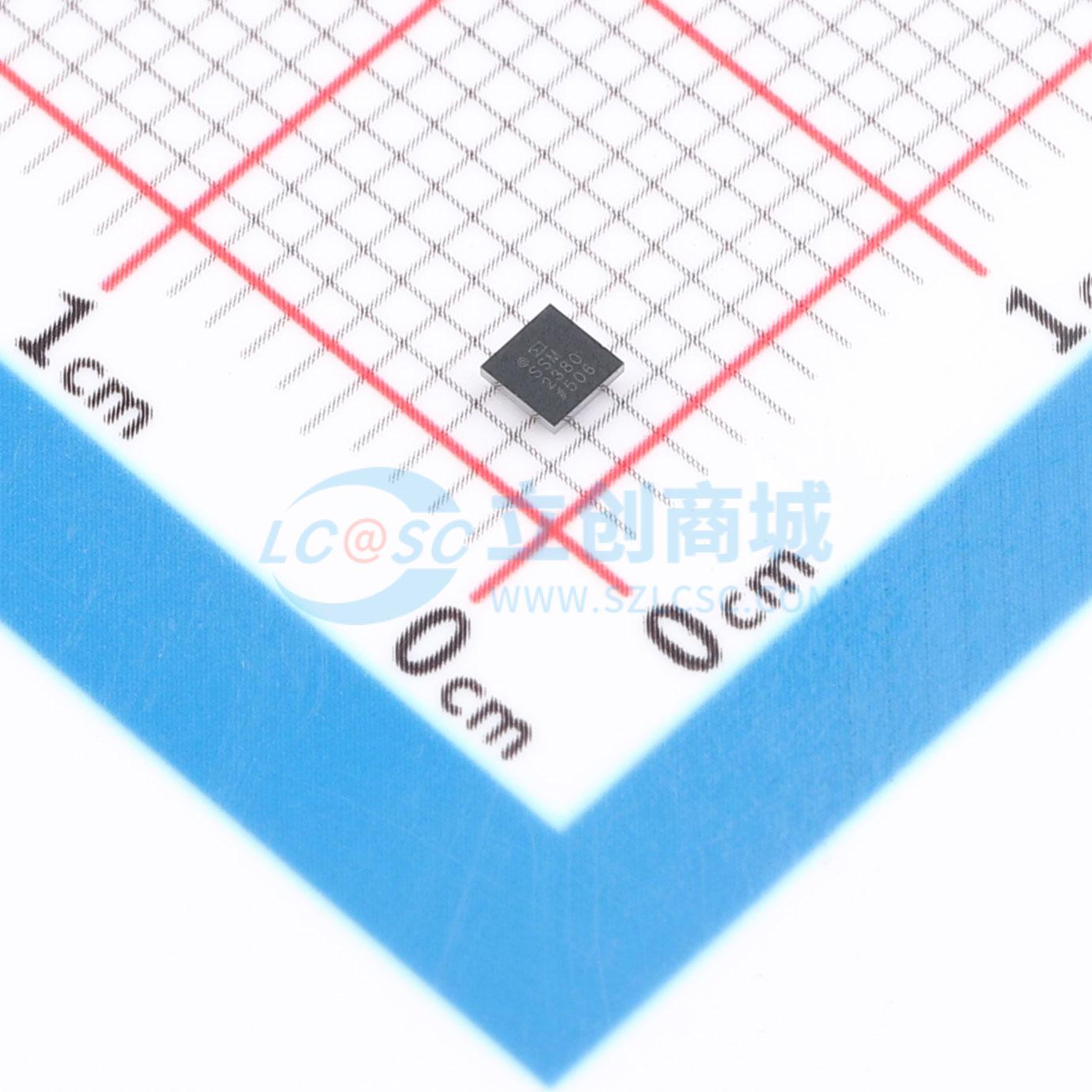

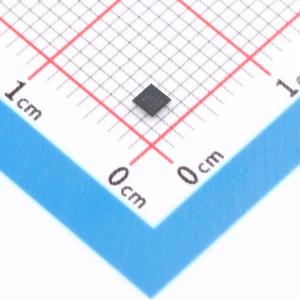

SSM2380CBZ-REEL7

SSM2380是一款全集成式高效率D类立体声音频放大器，针对移动电话应用实现最高性能而设计。应用电路只需极少的外部器件，采用2.5 V至5.5 V单电源供电。采用5.0 V电源供电时，它能够提供2 W连续输出功率，驱动4 Ω负载，总谐波失真加噪声（THD+N）小于1%。 SSM2380配有一个高度灵活的I²C接口，它具有许多有用的设置。利用I²C控制接口，SSM2380的增益可以在1 dB至24 dB内选择，加上静音共有47种选项，无需外部元件。通过I²C接口访问的其它特性包括：独立左/右声道关断、可变超低EMI辐射控制模式、用于保护高质量扬声器的自动电平控制(ALC)，以及立体声转单声道混音操作。 SSM2380采用高效率、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案仍然能提供高效率。采用5.0 V电源时，以1.4 W功率驱动8 Ω负载时的效率为93%，以2 W功率驱动4 Ω负载时的效率为85%，信噪比(SNR)高于100 dB。 与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。扩频Σ-Δ调制的一个额外好处是使用多个D类放大器时无需同步信号(SYNC)。针对需要长扬声器电缆（>10 cm）的应用，SSM2380包括一个用户可选超低EMI辐射模式，使得D类输出端不需要EMI滤波器。 SSM2380具有微功耗关断模式，关断电流典型值为20 nA。对SD引脚施加逻辑低电平可以使能关断模式，通过I²C接口可以软关断任意通道。 该器件还内置“爆音与咔嚓声”抑制电路，可以使器件开启和关闭期间输出端的电压毛刺最小，从而降低启动和停用时的声频噪声。 SSM2380提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2，则可以省去输入耦合电容。 SSM2380的额定温度范围为 -40°C至 +85°C商用温度范围。 它内置热关断和输出短路保护功能，采用16引脚、2 mm x 2 mm晶圆级芯片规模封装(WLCSP)。

• MODE引脚可以禁用I²C接口，以支持更传统的立体声放大器
• 配置通过I²C控制支持立体声转单声道混频器选项
• 效率：93% (5.0 V、以1.4 W功率驱动8 Ω扬声器)
• 信噪比(SNR)：> 100 dB
• 采用2.5 V至5.5 V单电源供电
• 超低关断电流：20 nA
• 短路和热保护
• 爆音与咔嚓声抑制
• 16引脚2.0 mm×2.0 mm WLCSP封装

• 移动电话
• MP3播放器
• 便携式电子设备
