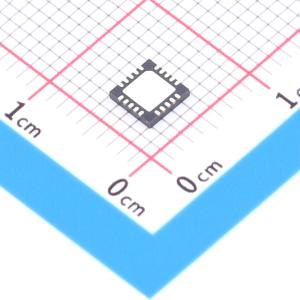

SSM2518CPZ-R7

一款数字输入的D类功率放大器，集成了数模转换器（DAC）和Σ-Δ D类调制器。这种独特的架构可在实现出色音频性能的同时，极大降低数字音频源在实际应用中的功耗。非常适合对功率敏感的应用场景，如手机和便携式媒体播放器，因为在这些场景中，系统噪声可能会干扰发送到模拟输入音频放大器的小模拟信号等。 使用该放大器，音频数据可通过标准数字音频串行接口传输，显著降低GSM干扰或其他数字信号等噪声源对传输音频的影响。闭环数字输入设计保留了全数字放大器的优势，同时实现了出色的电源抑制比（PSRR）和音频性能。三级Σ-Δ D类调制器旨在提供最少的电磁干扰（EMI）、最低的静态功耗和最高的音频效率，且不牺牲音频质量。 输入通过串行音频接口提供，可进行编程以接受包括I2S和TDM在内的所有常见音频格式。通过I²C控制接口对IC进行控制。它可以接受各种输入主时钟（MCLK）频率，并在某些配置中使用位时钟（BCLK）作为时钟源。 其他特性包括软数字音量控制、去加重和可编程数字动态范围压缩器。 该架构提供的解决方案比现有的DAC加D类解决方案功耗更低、性能更高。其数字接口还为其他仅使用数字音频源的产品（如无线扬声器、笔记本电脑、便携式数字电视和导航系统）提供了更好的系统解决方案。

• 无滤波器数字输入D类放大器
• 串行数字音频接口支持常见格式I2S、左对齐、右对齐、TDM1 - 16和PCM
• 使用5 V电源时，在4 Ω负载下2通道×2 W，在8 Ω负载下2通道×1.4 W，总谐波失真加噪声（THD+N）为1%
• I2C控制接口或独立运行
• 在8 Ω负载满量程时效率达97%
• A加权信噪比（SNR）为97 dB
• 在±217 Hz时电源抑制比（PSRR）为80 dB
• 数字音量控制：以0.375 dB为步长，范围从 - 71.25 dB到±24 dB
• 支持8 kHz至96 kHz的宽采样率范围
• 自动采样率检测
• 可使用64×BCLK作为MCLK源
• 扬声器电源电压（PVDD）为2.5 V至5.5 V
• 数字电源电压（DVDD）为1.62 V至3.6 V
• 爆音抑制
• 具有可编程自动恢复功能的短路和热保护
• 检测不到输入信号时智能关断
• 上电复位
• 用于性能/功耗权衡的低功耗模式
• 用户可选超低电磁干扰发射模式
• 带噪声门、扩展器、压缩器和限幅器的可编程动态范围压缩（DRC）
• 提供两种封装：16凸点、2.2 mm×2.2 mm、0.5 mm间距WLCSP；20引脚、4.0 mm×4.0 mm LFCSP

• 手机
• 便携式媒体播放器
• 笔记本电脑
• 无线扬声器
• 便携式游戏机
• 小型液晶电视
• 导航系统
