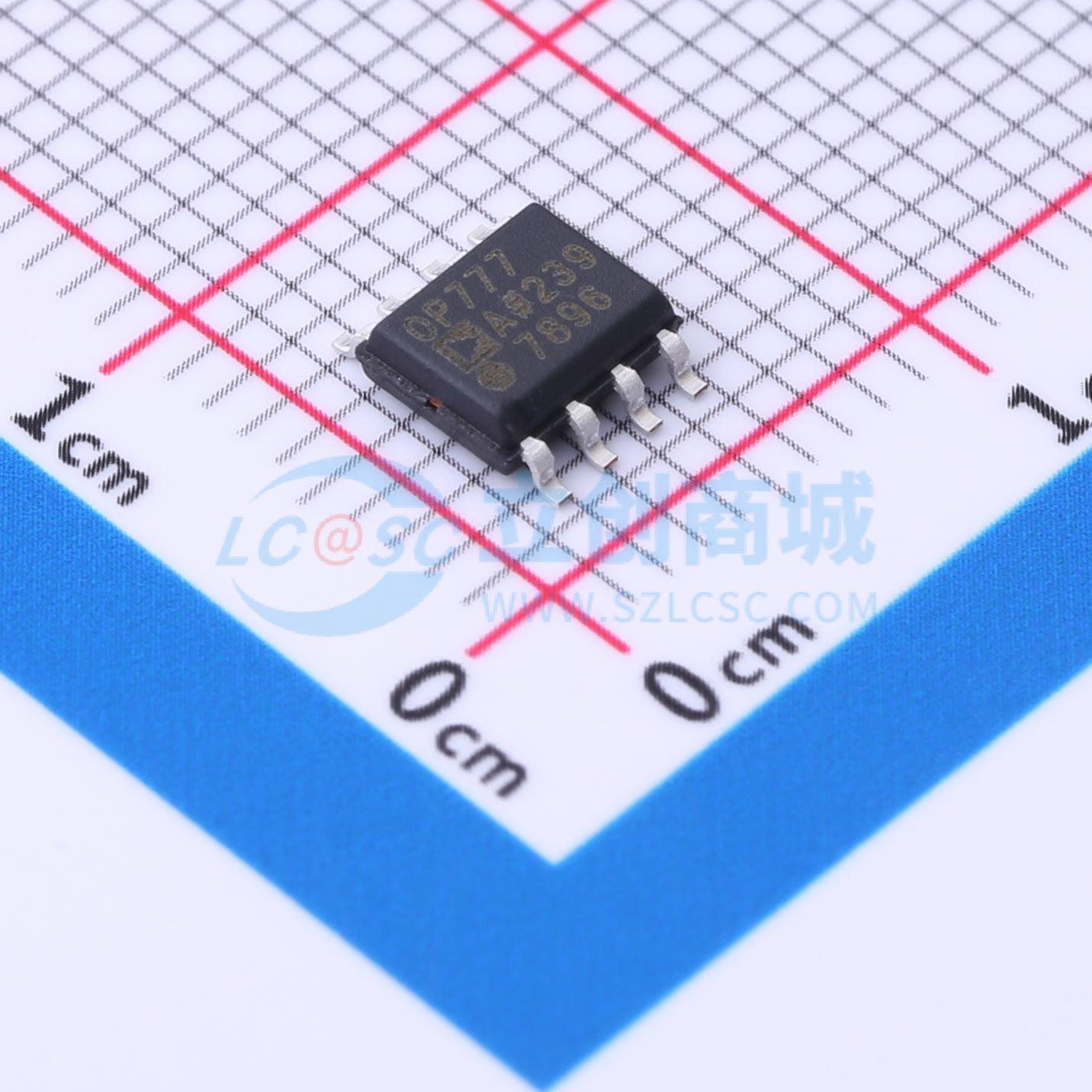

温馨提醒：图片仅供参考，商品以实物为准
OP777ARZ
精密、单通道、单电源、轨到轨输出放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是精密的单、双和四轨到轨输出单电源放大器，具有微功耗运行和轨到轨输出范围。与采用 ±15V 电源的行业标准 OP07 相比，性能有所提高，具有真正的单电源运行能力，最低可至 3.0V，并且封装选项比其他高压精密双极放大器更小。输出在超过 500pF 的容性负载下保持稳定。在 5V 时，每个放大器的电源电流小于 300μA
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP777ARZ
- 商品编号
- C690988
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 700kHz | |
| 输入偏置电流(Ib) | 5nA | |
| 输入失调电压(Vos) | 30uV | |
| 共模抑制比(CMRR) | 110dB | |
| 压摆率(SR) | 0.2V/us | |
| 输出电流 | 10mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 静态电流(Iq) | 220uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee ~ Vcc) | -15V~-1.5V；1.5V~15V | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 2nA |
商品概述
OP777、OP727和OP747分别为精密单通道、双通道和四通道轨到轨输出单电源放大器，具有微功耗运行和轨到轨输出范围的特点。与采用±15 V电源的行业标准OP07相比，这些放大器性能有所提升，还具备真正的单电源运行优势，最低可低至3.0 V，并且比其他任何高压精密双极放大器提供更多小封装选择。输出在超过500 pF的容性负载下保持稳定。在5 V电源下，每个放大器的电源电流小于300 μA。500 Ω的串联电阻可保护输入，允许输入信号电平比正电源高出几伏而不会出现相位反转。
这些放大器的应用包括市电供电和便携式仪器、远程传感器信号调理以及精密滤波器。
OP777、OP727和OP747的工作温度范围为扩展工业级 -40°C至 +85°C。单通道的OP777提供8引脚MSOP和8引脚SOIC封装。四通道的OP747提供14引脚TSSOP和窄体14引脚SO封装。TSSOP和MSOP封装的表面贴装器件仅提供卷带包装。
双通道的OP727提供8引脚TSSOP和8引脚SOIC封装。OP727的8引脚SOIC引脚配置与标准8引脚运算放大器的引脚排列不同。
商品特性
- 低失调电压：最大100 μV
- 低输入偏置电流：最大10 nA
- 单电源运行：3.0 V至30 V
- 双电源运行：±1.5 V至±15 V
- 低电源电流：每个放大器最大300 μA
- 单位增益稳定
- 无相位反转
- OP727的SOIC封装与LT1013引脚兼容
应用领域
- 电流检测（分流）
- 市电或电池供电仪器
- 远程传感器
- 精密滤波器
