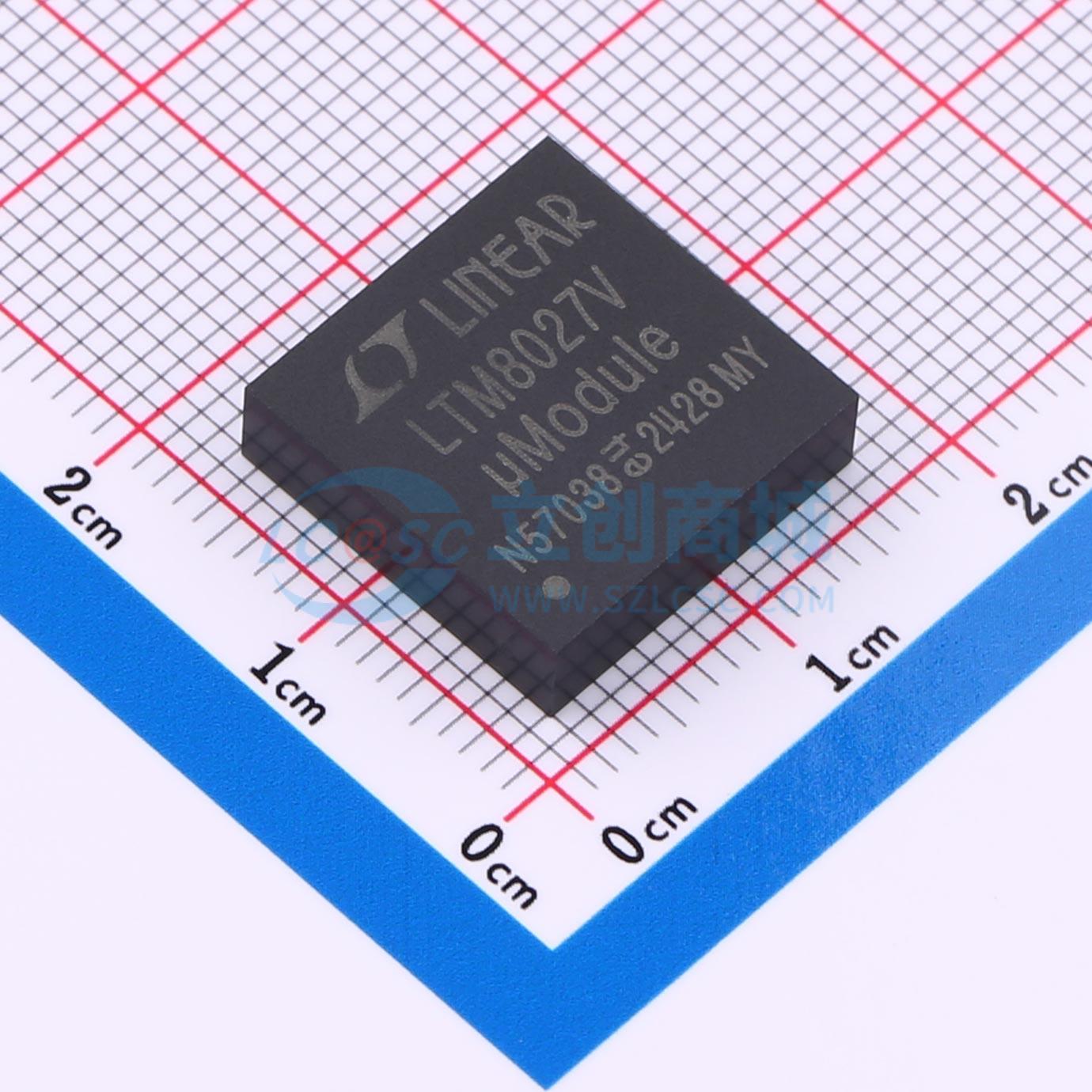

温馨提醒：图片仅供参考，商品以实物为准
LTM8027MPV#PBF
60V、4A DC/DC uModule 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 60V、4A DC/DC μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8027MPV#PBF
- 商品编号
- C690656
- 商品封装
- LGA-113(15x15)
- 包装方式
- 托盘
- 商品毛重
- 3.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 2.5V~24V | |
| 输出电流 | 4A | |
| 开关频率 | 100kHz~500kHz | |
| 工作温度 | -55℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 39uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM8027是一款完整的4A DC/DC降压电源。该封装内包含开关控制器、功率开关、电感器和所有支持组件。LTM8027的输入电压范围为4.5V至60V（启动最小电压为7.5V），支持高达24V的输出电压，开关频率范围为100kHz至500kHz，每个参数均可通过单个电阻设置。完成设计仅需大容量输入和输出滤波电容。 薄型封装（4.32mm）可利用PCB底部未使用的空间，实现高密度负载点稳压。内置软启动定时器可通过小电容进行调节。 LTM8027采用紧凑型（15mm × 15mm × 4.32mm）塑封焊盘栅格阵列（LGA）和（15mm × 15mm × 4.92mm）BGA封装，适用于标准表面贴装设备进行自动化组装。LTM8027提供SnPb（BGA）或符合RoHS标准的引脚镀层。
商品特性
- 完整的开关模式电源
- 宽输入电压范围：4.5V至60V（启动最小电压为7.5V）
- 宽输出电压范围：2.5V至24V
- 4A输出电流
- 可编程软启动
- 9μA关断电源电流
- 可选开关频率电流模式控制
- 高达95%的效率
- SnPb（BGA）或符合RoHS标准（LGA和BGA）的镀层
应用领域
- 12V和42V汽车及重型设备
- 48V电信电源
- 工业控制系统
- 分布式电源转换器
