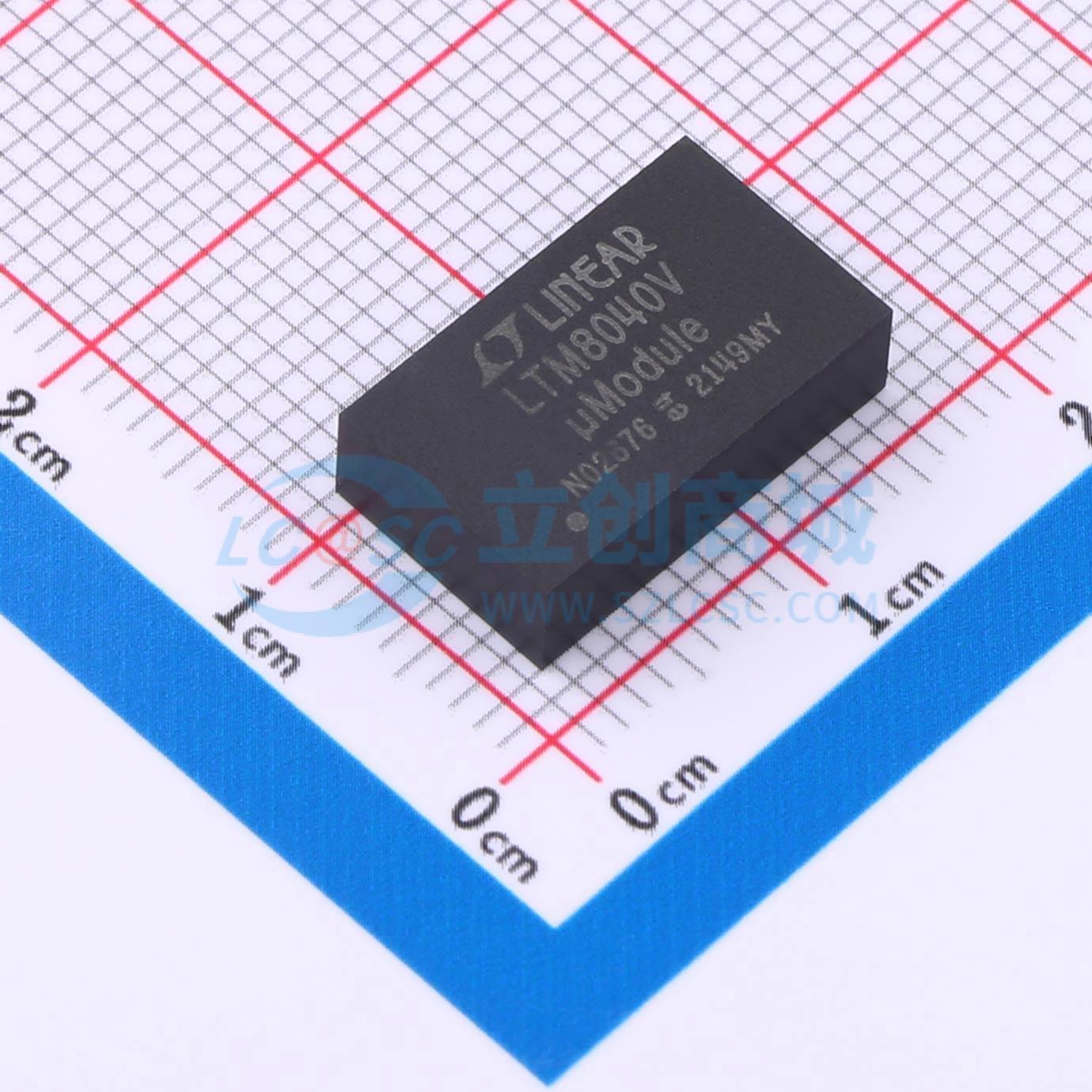

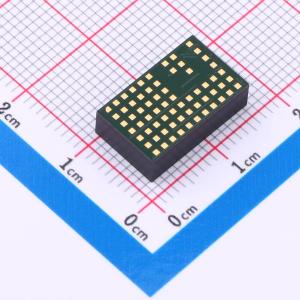

LTM8040IV#PBF
36V、1A uModule LED 驱动器和电流源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 36V、1A μModule LED 驱动器和电流源
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8040IV#PBF
- 商品编号
- C690680
- 商品封装
- LGA-66
- 包装方式
- 托盘
- 商品毛重
- 2.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3.5V~36V | |
| 开关频率 | 470kHz~530kHz | |
| 通道数 | 1 | |
| 输出电压 | 2.5V~13V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1A | |
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTM8040是一款固定频率的1A降压型DC/DC μModule稳压器，设计用作恒流源。内部电路监测输出电流以提供精确的电流调节，非常适合驱动大电流LED。在35mA至1A的宽电流范围内可保持高输出电流精度，允许在2.5V至13V的输出电压范围内实现宽调光范围。独特的PWM电路可实现250:1的调光范围，避免了通常与LED电流调光相关的色偏问题。 凭借4V至36V的宽输入范围，LTM8040可调节多种电源，包括4节电池、5V逻辑轨、非稳压墙式变压器、铅酸电池和分布式电源。 LTM8040采用热增强型、紧凑（15mm×9mm×4.32mm）的模压焊盘栅格阵列（LGA）封装，适合通过标准表面贴装设备进行自动化组装。LTM8040无铅且符合RoHS标准。
商品特性
- True Color PWM™ 以250:1的调光比实现恒定色彩
- 宽输入范围：4V至36V
- 高达1A的LED电流
- 可调节LED电流控制
- 在35mA至1A的宽范围内保持高输出电流精度
- 开路LED和短路保护
- 接地LED阴极连接
- 小尺寸（15mm×9mm×4.32mm）
- 表面贴装LGA封装
应用领域
- 汽车照明
- 建筑细节照明
- 显示器背光源
- 恒流源
