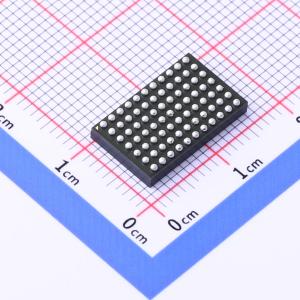

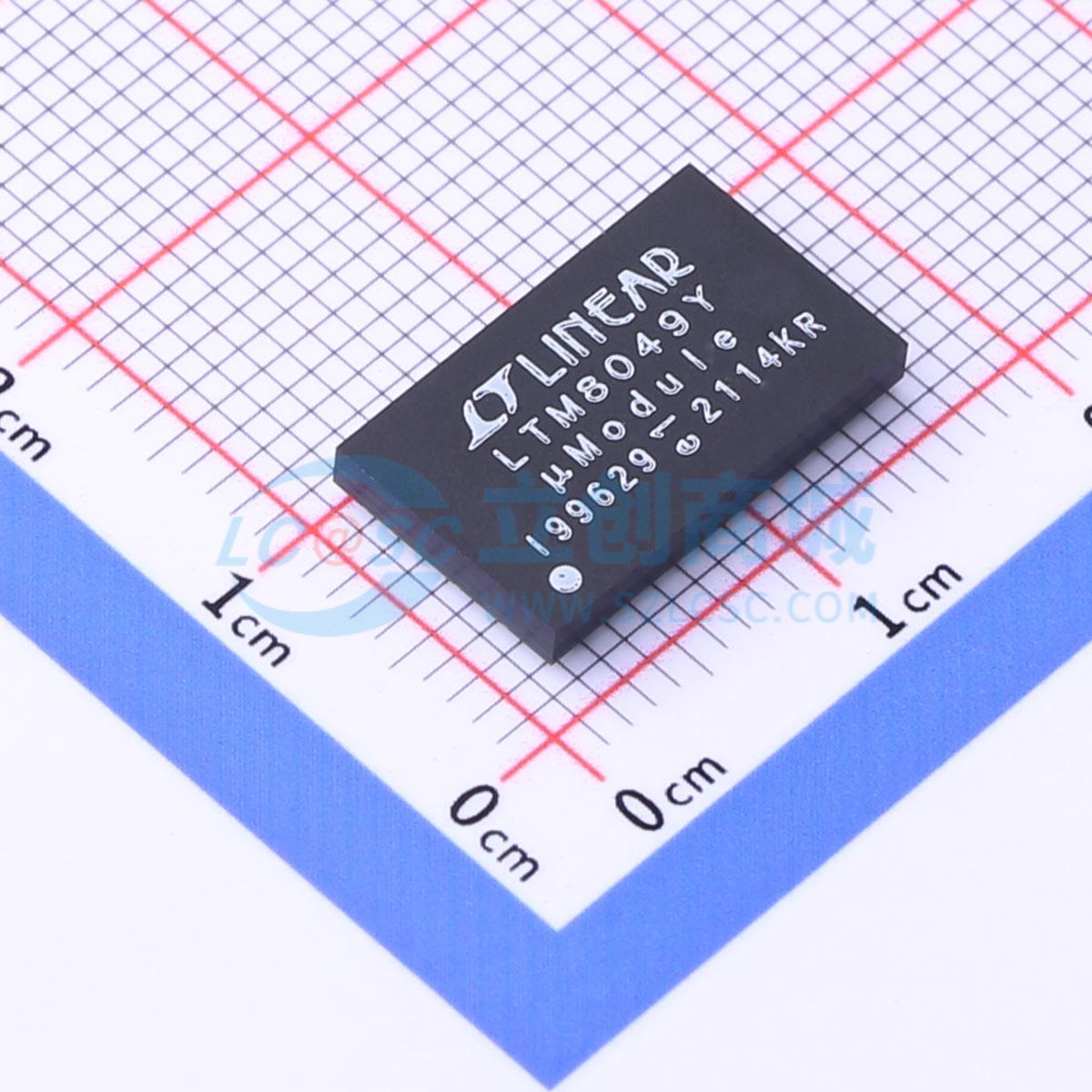

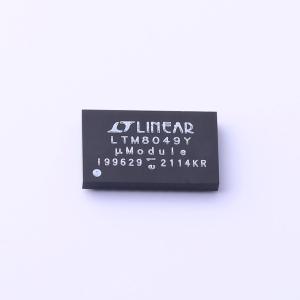

温馨提醒：图片仅供参考，商品以实物为准
LTM8049EY#PBF
双路 SEPIC/反相 μModule DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTM8049 是一个双路 SEPIC/反相 μModule DC/DC 转换器,每个输出可以通过接地相应的输出轨轻松配置为 SEPIC 或反相转换器。输入电压范围为 2.6V 至 20V,输出电压范围为 2.5V 至 24V 或 -2.5V 至 -24V。该器件包括功率器件、电感器、控制电路和被动组件。只需输入和输出电容及小电阻即可完成设计。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8049EY#PBF
- 商品编号
- C690701
- 商品封装
- BGA-77
- 包装方式
- 托盘
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.61V~20V | |
| 输出电压 | 2.5V~24V | |
| 输出电流 | 1A | |
| 开关频率 | 2.1MHz~2.9MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | SEPIC | |
| 静态电流(Iq) | 10uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
通过简单地将相应的输出轨接地，两个输出端中的每一个都可以轻松配置为SEPIC或反相转换器。LTM8049包含功率器件、电感器、控制电路和无源元件。完成设计所需的全部元件仅为输入和输出电容，以及用于设置输出电压和开关频率的小电阻。还可使用其他元件来控制软启动和欠压锁定。 LTM8049采用热增强型、紧凑（15mmx9mm）的模压球栅阵列（BGA）封装，适合通过标准表面贴装设备进行自动化组装。LTM8049提供含铅（BGA）或符合RoHS标准的端子镀层。
商品特性
- 两个完整的开关模式电源
- SEPIC或反相拓扑结构
- 宽输入电压范围：2.61至20V
- 2.5V至24V或 -2.5V至 -24V输出电压
- 输入12V时，输出5V可达1A
- 可选开关频率：200kHz至2.5MHz
- 用于基于事件排序的电源正常输出
- 用户可配置欠压锁定
- 带镀金焊盘的符合RoHS标准的封装
- 低外形15mmx9mmx2.42mm表面贴装BGA封装
应用领域
- 电池供电稳压器
- 局部负电压稳压器
- 低噪声放大器电源
