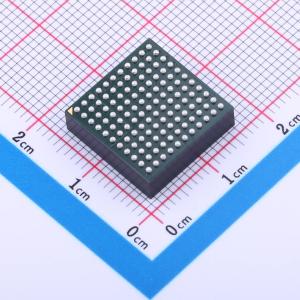

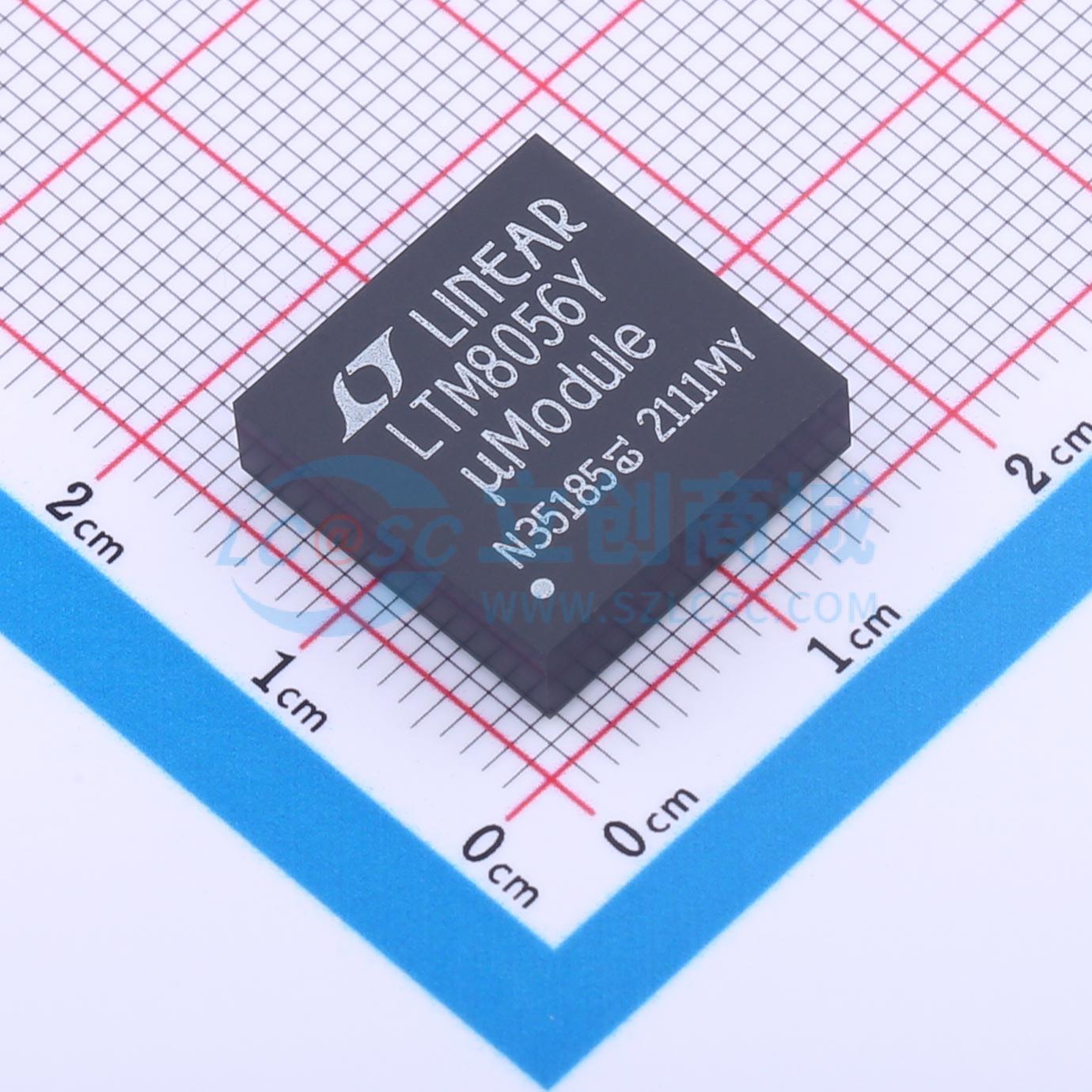

温馨提醒：图片仅供参考，商品以实物为准
LTM8056IY#PBF
58V 输入，48V 输出升降压 uModule 调节器
- 描述
- 58VIN、48VOUT 降压-升压型 μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8056IY#PBF
- 商品编号
- C690733
- 商品封装
- BGA-121
- 包装方式
- 托盘
- 商品毛重
- 2.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 5V~58V | |
| 输出电压 | 1.2V~48V | |
| 输出电流 | 5.5A | |
| 开关频率 | 100kHz；800kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 9.1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM8056是一款输入电压高达58V的降压 - 升压型μModule（微型模块）稳压器。该封装内包含开关控制器、功率开关、电感器和支持组件。完成设计仅需一个用于设置开关频率的电阻、一个用于设置输出电压的电阻分压器以及输入和输出电容器。只需几个组件即可实现输入和输出平均电流调节等其他功能。LTM8056的输入电压范围为5V至58V，可调节的输出电压范围为1.2V至48V。SYNC输入和CLKOUT输出便于实现同步。 LTM8056采用紧凑型塑封球栅阵列（BGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8056提供含铅（SnPb）或符合RoHS标准的引脚镀层选项。
商品特性
- 完整的降压 - 升压开关模式电源
- 宽输入电压范围：5V至58V
- 从输入电压获得12V/1.7A输出
- 从12V输入获得12V/3.4A输出
- 从24V输入获得12V/5.4A输出
- 效率高达96%
- 可调节输入和输出平均电流限制
- 输入和输出电流监测器
- 可并联以增加输出电流
- 宽输出电压范围：1.2V至48V
- 可选开关频率：100kHz至800kHz
- 同步频率范围：200kHz至700kHz
- 15mm × 15mm × 4.92mm BGA封装
应用领域
- 高功率电池供电设备
- 工业控制
- 太阳能供电电压调节器
- 太阳能供电电池充电
交货周期
订货139-141个工作日购买数量
(1个/托盘，最小起订量 1 个)个
起订量：1 个1个/托盘
