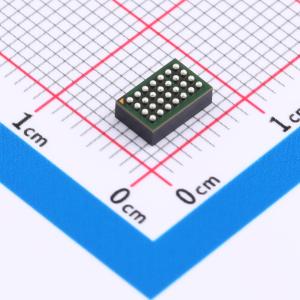

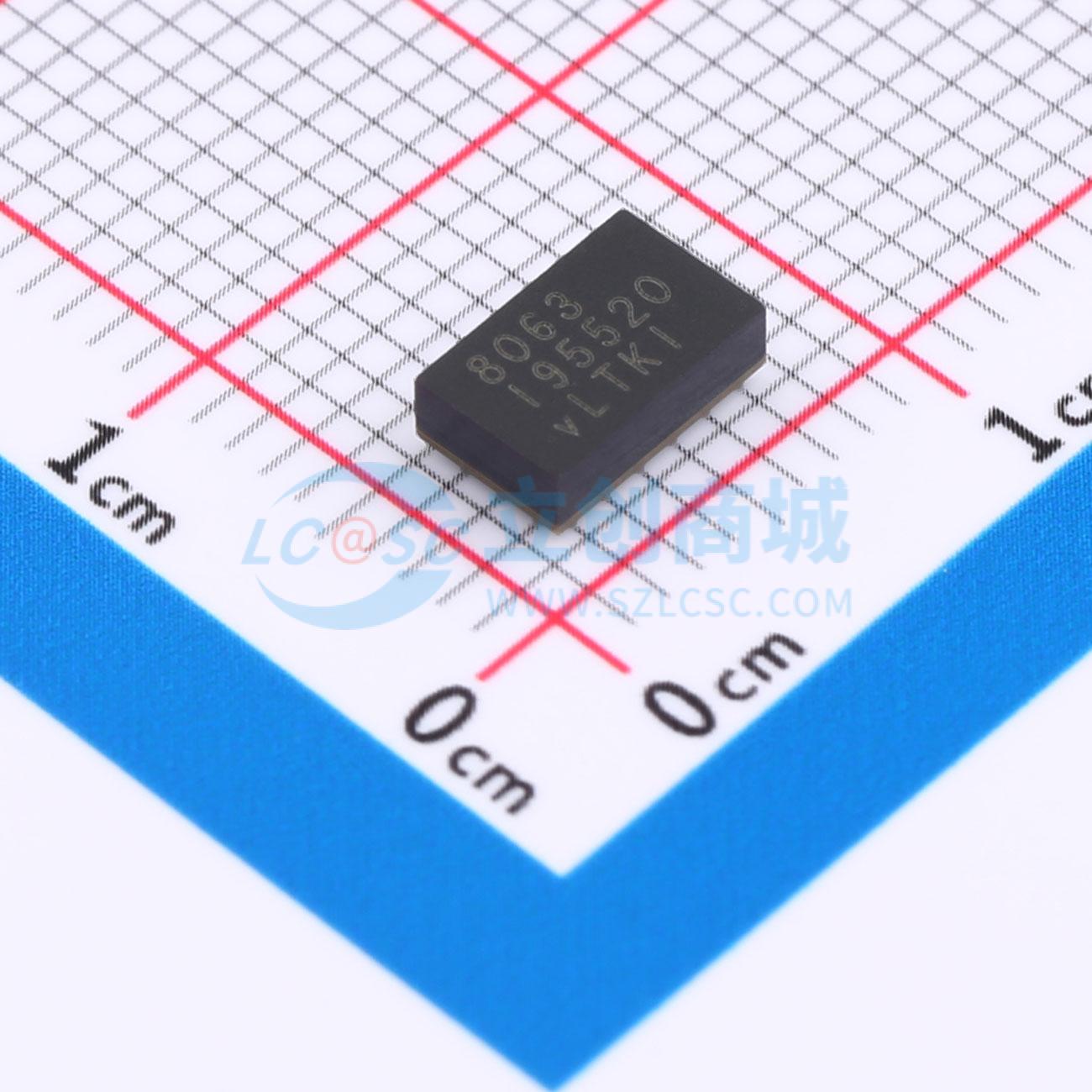

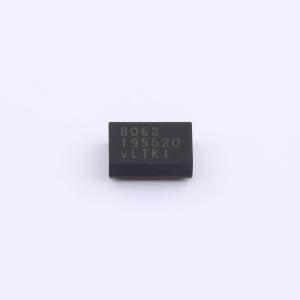

LTM8063EY#PBF
低噪声静音开关架构 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 40VIN、2A Silent Switcher μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8063EY#PBF
- 商品编号
- C690758
- 商品封装
- BGA-28
- 包装方式
- 托盘
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.2V~40V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 2A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 8uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM8063 是一款40V、2A连续电流、2.5A峰值电流的降压型µModule（电源模块）稳压器。该封装内包含了开关控制器、功率开关、电感器以及所有支持组件。LTM8063的工作输入电压范围为3.2V至40V，支持0.8V至15V的输出电压范围和200kHz至2.2MHz的开关频率范围，这些参数均可通过单个电阻设置。设计时仅需添加输入和输出滤波电容即可完成。
低剖面封装使得能够利用PCB底部未使用的空间来实现高密度负载点调节。LTM8063采用热增强型紧凑型模塑球栅阵列（BGA）封装，适合标准表面贴装设备进行自动化装配。LTM8063符合RoHS标准。
应用领域
- 汽车电池调节
- 移动产品电源
- 分布式供电调节
- 工业电源
- 墙式变压器调节
