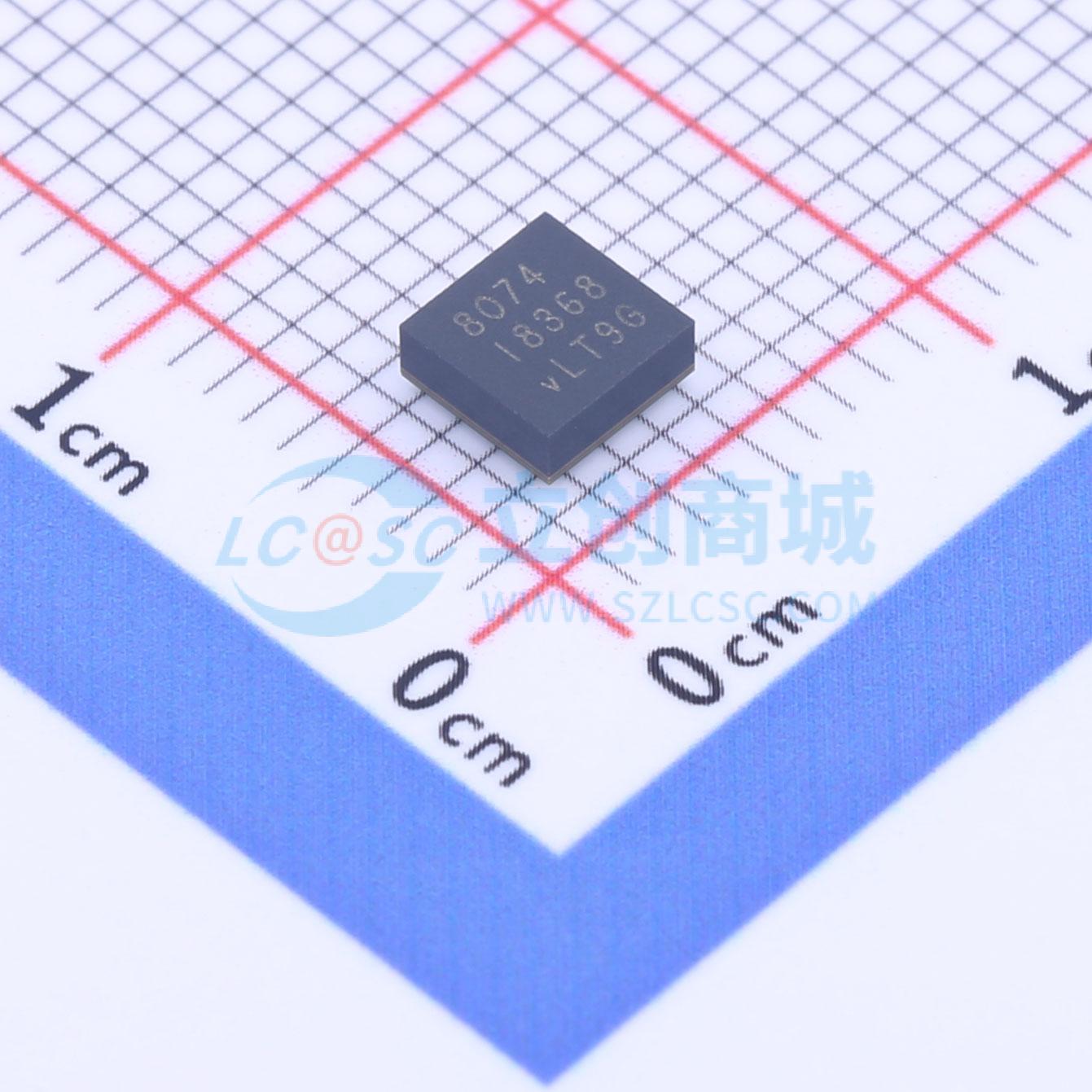

温馨提醒：图片仅供参考，商品以实物为准

LTM8074IY#PBF

40V输入，1.2A静音开关uModule稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 40VIN 1.2A Silent Switcher μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM8074IY#PBF
商品编号: C690772
商品封装: BGA-25
包装方式: 托盘
商品毛重: 0.11克(g)

商品参数

商品概述

LTM8074是一款输入电压达40V、连续输出电流1.2A、峰值输出电流1.75A的降压型μModule（电源模块）稳压器。其Silent Switcher架构可最大程度降低EMI，同时在高达2.2MHz的频率下实现高效率。该封装内包含开关控制器、功率开关、电感器和所有支持组件。LTM8074的输入电压范围为3.2V至40V，支持的输出电压范围为0.8V至12V，开关频率范围为200kHz至2.2MHz，每项均可通过单个电阻进行设置。完成设计仅需输入和输出滤波电容。薄型封装可利用印刷电路板底部的闲置空间，实现高密度负载点稳压。LTM8074采用热增强型紧凑型模压球栅阵列（BGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8074符合RoHS标准。

商品特性

低噪声Silent Switcher架构
符合CISPR 22 B级标准
宽输入电压范围：3.2V至40V
宽输出电压范围：0.8V至12V
在输入电压24V、输出电压5V、环境温度85℃条件下，连续输出电流为1.2A
输出电压3.3V时，峰值输出电流为1.75A
可选开关频率：200kHz至2.2MHz
外部同步功能
可配置为反相器
4mmx4mmx1.82mm 86A封装

应用领域

汽车电池稳压
便携式产品供电
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(540个/托盘，最小起订量 1 个)

个

起订量：1 个540个/托盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.2V~40V
	输出电压	800mV~12V
	输出电流	1.2A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	8uA
	开关管(内置/外置)	内置
	输出类型	可调
