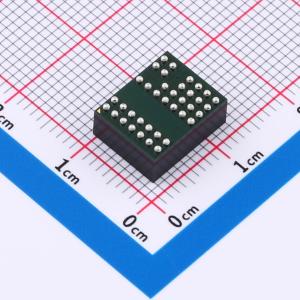

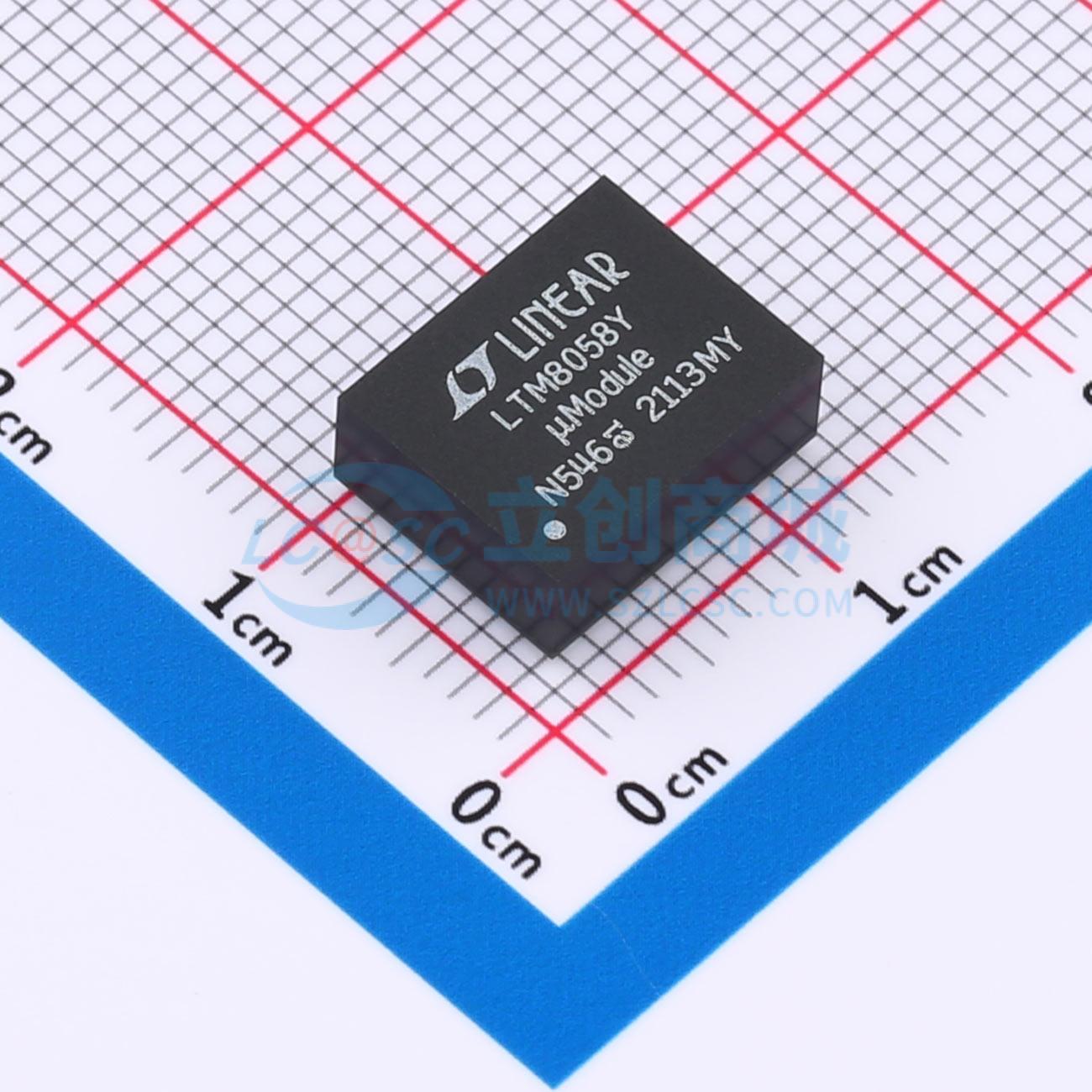

LTM8058IY
具 LDO 后置稳压器的 3.1VIN 至 31VIN 隔离式 uModule DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具 LDO 后置稳压器的 3.1VIN 至 31VIN 隔离式 μModule DC/DC 转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8058IY
- 商品编号
- C690742
- 商品封装
- BGA-38
- 包装方式
- 托盘
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式DC/DC转换器 | |
| 输出电流 | 440mA；300mA | |
| 隔离电压 | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 纹波 | 20mV | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTM8058是一款带有LDO后置稳压器的2kV交流隔离反激式μModule（微型模块）DC/DC转换器。该封装内包含开关控制器、功率开关、变压器、LDO及所有支持组件。LTM8058的输入电压范围为3.1V至31V，支持2.5V至13V的输出电压范围，可通过单个电阻进行设置。此外，还有一个线性后置稳压器，其输出电压可通过单个电阻在1.2V至12V范围内调节。完成设计仅需输出和输入电容。其他组件可用于控制软启动和偏置。 LTM8058采用热增强型、紧凑型（9mm×11.25mm×4.92mm）塑封球栅阵列（BGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8058提供含铅（SnPb）或符合RoHS标准的引脚镀层。
商品特性
- 2kV交流隔离μModule转换器（经3kV直流测试）
- 获UL60950认证，档案编号E464570
- 宽输入电压范围：3.1V至31V
- VOUT1输出：最高440mA（VIN = 24V，VOUT1 = 2.5V）
- 2.5V至13V输出范围
- VOUT2低噪声线性后置稳压器：最高300mA
- 1.2V至12V输出范围
- 电流模式控制
- 可编程软启动
- 用户可配置欠压锁定
- 薄型（9mm×11.25mm×4.92mm）BGA封装
应用领域
- 工业传感器
- 工业开关
- 接地环路抑制
