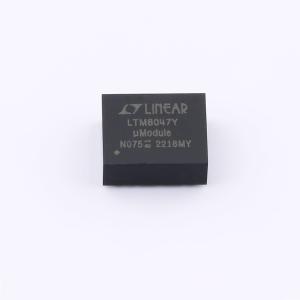

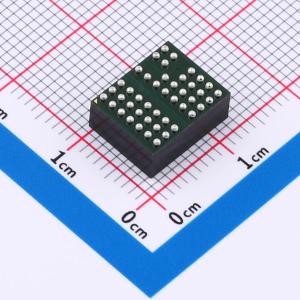

温馨提醒：图片仅供参考，商品以实物为准
LTM8047IY#PBF
3.1VIN 至 32VIN 隔离式 uModule DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8047IY#PBF
- 商品编号
- C690694
- 商品封装
- BGA-45
- 包装方式
- 托盘
- 商品毛重
- 3.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式DC/DC转换器 | |
| 输出电流 | 440mA | |
| 隔离电压 | 725V |
| 属性 | 参数值 | |
|---|---|---|
| 纹波 | 20mV | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTM8047是一款隔离式反激µModule DC/DC转换器。LTM8047的隔离额定值为725VDC。该封装内包含开关控制器、功率开关、变压器和所有支持组件。LTM8047的输入电压范围为3.1V至32V，支持2.5V至12V的输出电压范围，可通过单个电阻设置。完成设计仅需输出、输入和旁路电容。其他组件可用于控制软启动和偏置。 LTM8047采用热增强型、紧凑型（11.25mm×9mm×4.92mm）模压球栅阵列（BGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8047提供SnPb（BGA）或符合RoHS标准的引脚镀层。
商品特性
- 完整的开关模式电源
- 725VDC隔离
- 宽输入电压范围：3.1V至32V
- 高达440mA输出电流（VOUT = 2.5V）
- 2.5V至12V输出电压
- 电流模式控制
- 可编程软启动
- 用户可配置欠压锁定
- SnPb或符合RoHS标准的镀层
- 薄型（11.25mm×9mm×4.92mm表面贴装BGA封装）
应用领域
- 工业传感器
- 工业开关
- 接地环路抑制
