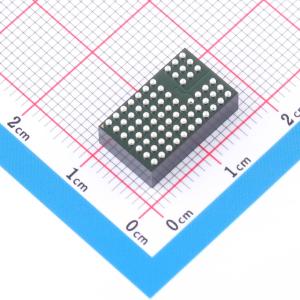

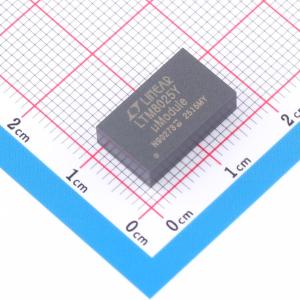

温馨提醒：图片仅供参考，商品以实物为准
LTM8025MPY#PBF
36V、3A 降压型 uModule 转换器
- 描述
- 36V、3A 降压型 μModule 转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8025MPY#PBF
- 商品编号
- C690645
- 商品封装
- BGA-70
- 包装方式
- 托盘
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~36V | |
| 输出电压 | 800mV~24V | |
| 输出电流 | 3A | |
| 开关频率 | 200kHz~2.4MHz | |
| 工作温度 | -55℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM8025是一款输入电压达36V、输出电流为3A的降压型μModule（微型模块）转换器。该封装内包含开关控制器、功率开关、电感器和所有支持组件。LTM8025的输入电压范围为3.6V至36V，支持的输出电压范围为0.8V至24V，开关频率范围为200kHz至2.4MHz，每个参数均可通过单个电阻进行设置。完成设计仅需使用大容量输入和输出滤波电容。 LTM8025采用热性能增强、紧凑（9mm x 15mm）且薄型的模压焊盘栅格阵列（LGA）和球栅阵列（BGA）封装，适合使用标准表面贴装设备进行自动化组装。LTM8025提供含铅（BGA）或符合RoHS标准的端子镀层。
商品特性
- 完整的降压型开关模式电源
- 宽输入电压范围：3.6V至36V
- 高达3A的输出电流
- 可并联以增加输出电流
- 输出电压范围：0.8V至24V
- 可选开关频率：200kHz至2.4MHz
- 电流模式控制
- 含铅或符合RoHS标准的镀层
- 可编程软启动
- 9mm x 15mm x 4.32mm LGA和9mm x 15mm x 4.92mm BGA封装
应用领域
- 汽车电池稳压
- 便携式产品供电
- 分布式电源稳压
- 工业电源
- 墙式变压器稳压
