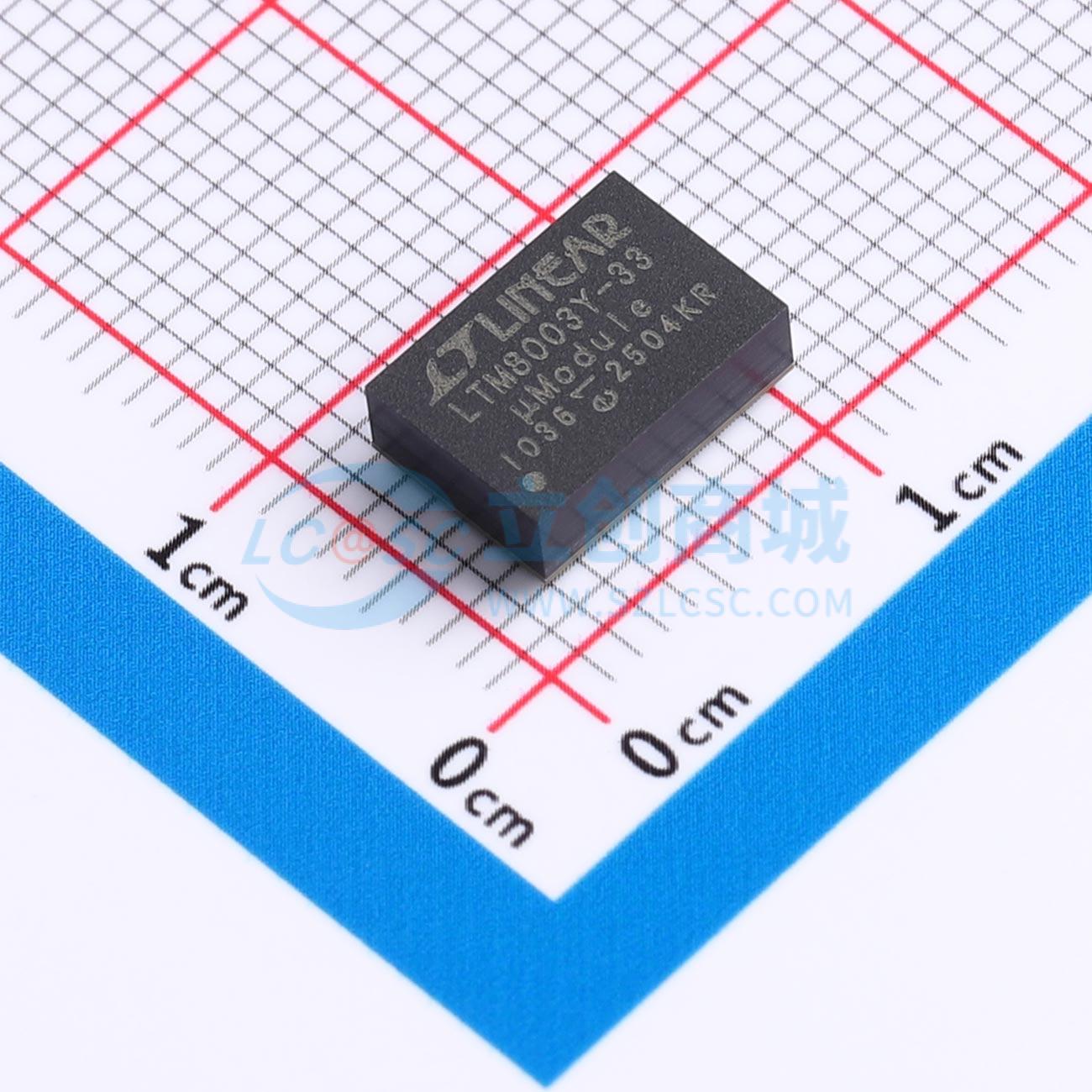

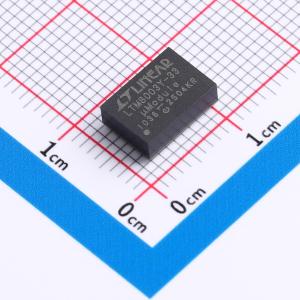

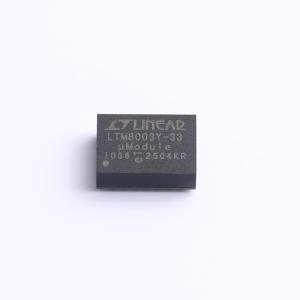

LTM8003IY-3.3#PBF
40VIN、3.5A 降压型 Silent Switcher uModule 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 40VIN、3.5A 降压型 Silent Switcher μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8003IY-3.3#PBF
- 商品编号
- C690629
- 商品封装
- BGA-48
- 包装方式
- 托盘
- 商品毛重
- 2.365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.4V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3.5A | |
| 开关频率 | 850kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LTM8003是一款输入电压达40V、峰值电流6A、连续电流3.5A的降压型 Silent Switcher μModule（电源模块）稳压器。Silent Switcher架构可将EMI降至最低，同时在高达3MHz的频率下实现高效率。该封装内包含开关控制器、功率开关、电感器和所有支持组件。LTM8003的输入电压范围为3.4V至40V，支持的输出电压范围为0.97V至18V，开关频率范围为200kHz至3MHz，每项均可通过单个电阻进行设置。完成设计仅需输入和输出滤波电容。 薄型封装可利用PCB底部的闲置空间，实现高密度负载点稳压。LTM8003采用热性能增强的紧凑型模压球栅阵列（BGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8003符合RoHS标准。
商品特性
- 完整的降压开关模式电源
- 低噪声Silent Switcher架构
- 宽输入电压范围：3.4V至40V
- 宽输出电压范围：0.97V至18V
- 宽温度范围：-40℃至150℃（H级）
- 3.5A连续输出电流，6A峰值电流
- 符合FMEA的引脚排列（LTM8003 - 3.3）
- 相邻引脚短路或引脚浮空时，输出保持在稳压电压或以下
- 符合CISPR25 5级标准
- 可选开关频率：200kHz至3MHz
- 外部同步
- 低静态电流：25μA（5V输出）
- 超小薄型6.25mm×9mm×3.32mm、符合RoHS标准的BGA封装
应用领域
- 汽车电池稳压
- 便携式产品供电
- 分布式电源稳压
- 工业电源
- 墙式变压器稳压
