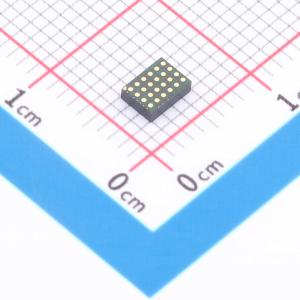

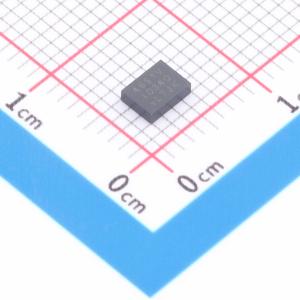

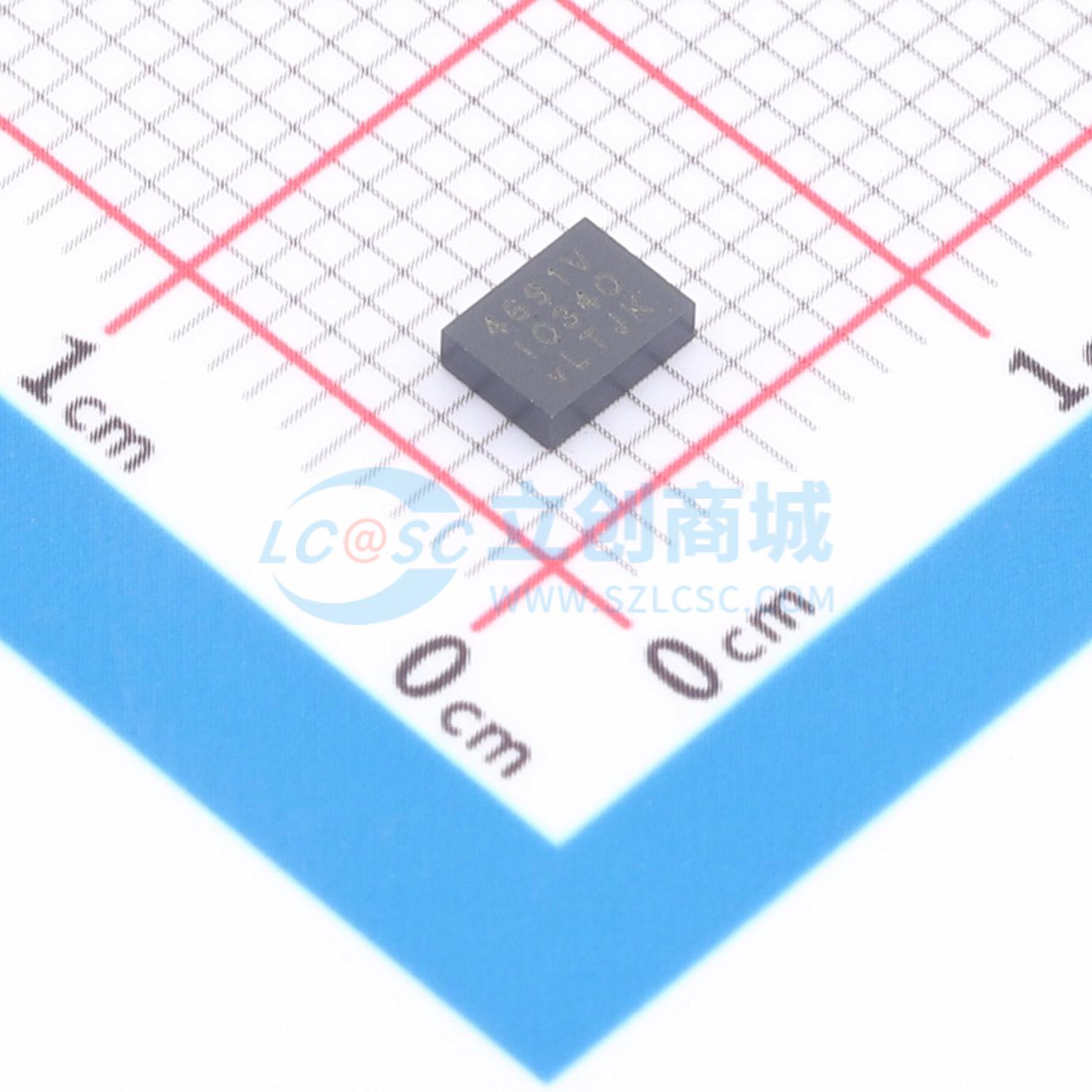

LTM4691EV#PBF
低 VIN、高效率、双通道2A降压型DC/DC uModule稳压器
- 描述
- 低 VIN、高效率、双通道2A降压型DC/DC μModule稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4691EV#PBF
- 商品编号
- C690611
- 商品封装
- LGA-24(3x4)
- 包装方式
- 托盘
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.25V~3.6V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz~3MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
LTM4691是一款完整的双路2A输出开关模式DC/DC电源，采用3mm×4mm×1.18mm的小型LGA封装。该封装内包含开关控制器、功率FET、电感器和所有支持组件。LTM4691的输入电压范围为2.25V至3.6V，支持两路输出，输出电压范围可通过外部电阻编程设置，为0.5V至2.5V。其高效设计可在每个输出端提供高达2A的连续电流，仅需大容量输入和输出电容器。 LTM4691可在强制连续模式下运行，以实现低噪声；也可在脉冲跳跃模式或突发模式下运行，以在轻负载时实现高效率。典型的降压开关频率为2MHz，可在1MHz至3MHz范围内同步。其高开关频率和电流模式架构可实现对线路和负载变化的快速瞬态响应，同时不牺牲稳定性。 其他特性包括精确的启动阈值、PGOOD信号、输出过压保护、热关断和输出短路保护。LTM4691无铅且符合RoHS标准。
商品特性
- 小型表面贴装、低轮廓3mm×4mm×1.18mm LGA封装
- 输入电压范围：2.25V至3.6V
- 双路2A直流输出电流
- 总输出电压调节精度：±1.5%
- 电流模式控制，快速瞬态响应
- 外部频率同步
- 180°异相运行
- 可选脉冲跳跃模式/突发模式/强制连续模式
- 电源良好指示器
- 内部软启动
- 内部补偿
- 过压、过流和过温保护
应用领域
- 电信、网络和工业设备
- 负载点稳压
- FPGA、ASIC核心电源
