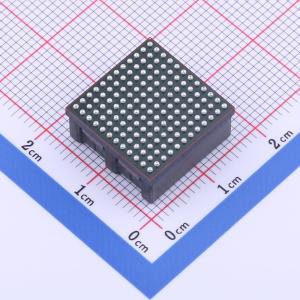

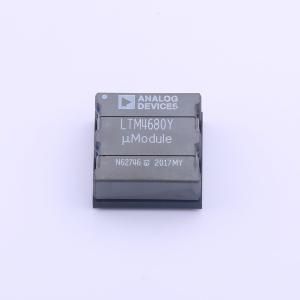

温馨提醒：图片仅供参考，商品以实物为准
LTM4680EY#PBF
具有数字电源系统管理功能的双路 30A 或单路 60A uModule 稳压器
- 描述
- 具有数字电源系统管理功能的双路 30A 或单路 60A μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4680EY#PBF
- 商品编号
- C690607
- 商品封装
- BGA-144
- 包装方式
- 托盘
- 商品毛重
- 7.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~16V | |
| 输出电流 | 30A；30A | |
| 开关频率 | 350kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 |
商品概述
LTM4680 是一款双 30A 或单 60A 降压型 µModule（电源模块）DC/DC 调节器，可通过 PMBus（一种基于 I2C 的开放式标准数字接口协议）远程配置和监控电源管理参数。LTM4680 包含了数字可编程模拟控制环路、精密混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。
LTM4680 的两线串行接口允许输出以可编程斜率进行调整、调谐，并在具有时序延迟的情况下上下调整。可以读取真实的输入电流、输出电流和电压、输出功率、温度、运行时间和峰值。不需要自定义配置 EEPROM 内容。启动时，可以通过引脚连接电阻设置输出电压、开关频率和通道相位角分配。提供 LTpowerPlay GUI 和 DC1613 USB-to-PMBus 转换器及演示套件。
LTM4680 提供 16mm x 16mm x 7.82mm BGA 封装，终端镀层可选 SnPb 或符合 RoHS 标准的材料。与 LTM4678 引脚兼容。
应用领域
- 系统优化、特征分析和数据挖掘在原型、生产和现场环境中的应用
