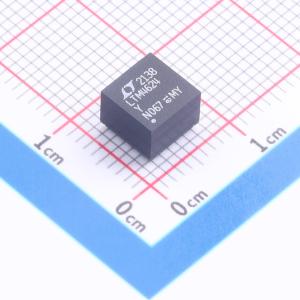

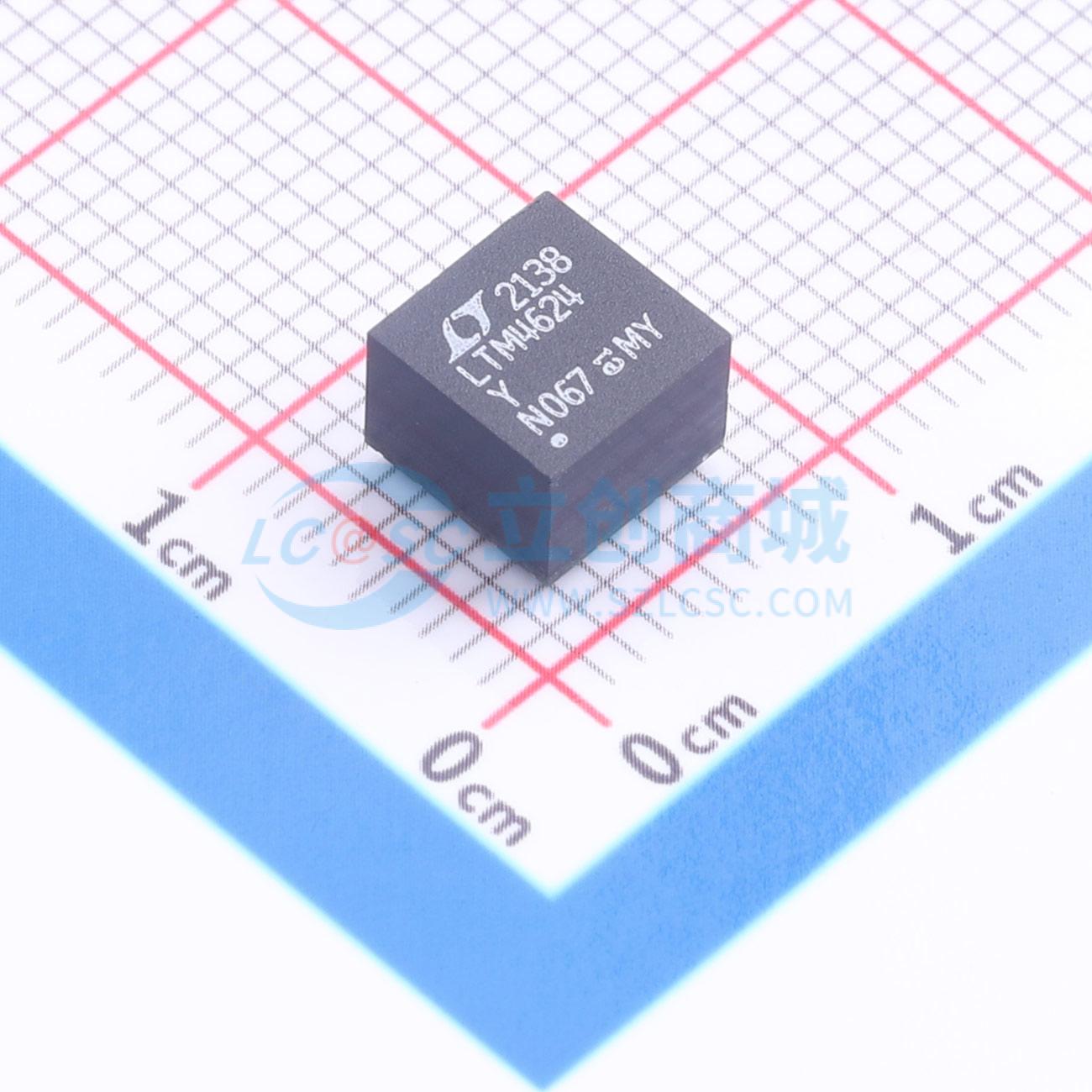

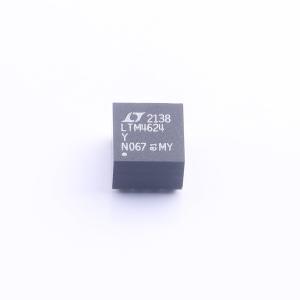

LTM4624IY
4A降压DC/DC uModule调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTM4624是一款完整的4A降压开关模式电源,采用6.25mm x 6.25mm x 5.01mm BGA封装。输入电压范围为4V至14V,输出电压范围为0.6V至5.5V。该模块包括开关控制器、功率FET、电感和其他支持组件。支持输出电压跟踪、断续模式选择、过压、过流和过温保护功能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4624IY
- 商品编号
- C690498
- 商品封装

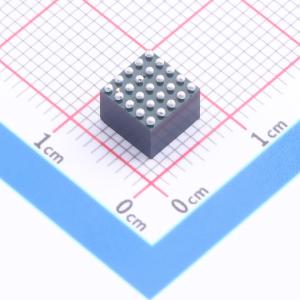

- BGA-25
- 包装方式
- 托盘
- 商品毛重
- 0.750092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~14V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 4A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM4624 是一款完整的4A降压开关模式µModule稳压器，封装尺寸为6.25mm x 6.25mm x 5.01mm BGA。该封装内包含了开关控制器、功率FET、电感和支撑元件。其工作输入电压范围为4V至14V，或在外部偏置电源下为2.375V至14V，支持的输出电压范围为0.6V至5.5V，通过单个外部电阻设置。其高效设计可提供4A连续电流和5A峰值电流输出。仅需大容量输入和输出电容。
LTM4624 支持可选的非连续模式操作和输出电压跟踪，以实现供电轨排序。其高开关频率和电流模式控制能够在不影响稳定性的情况下对线路和负载变化做出非常快速的瞬态响应。
故障保护功能包括过压、过流和过温保护。LTM4624 提供SnPb（BGA）或符合RoHS标准的端子表面处理选项。
应用领域
- 电信、数据通信、网络和工业设备
- 医疗诊断设备
- 数据存储机架单元和卡
- 测试和调试系统
