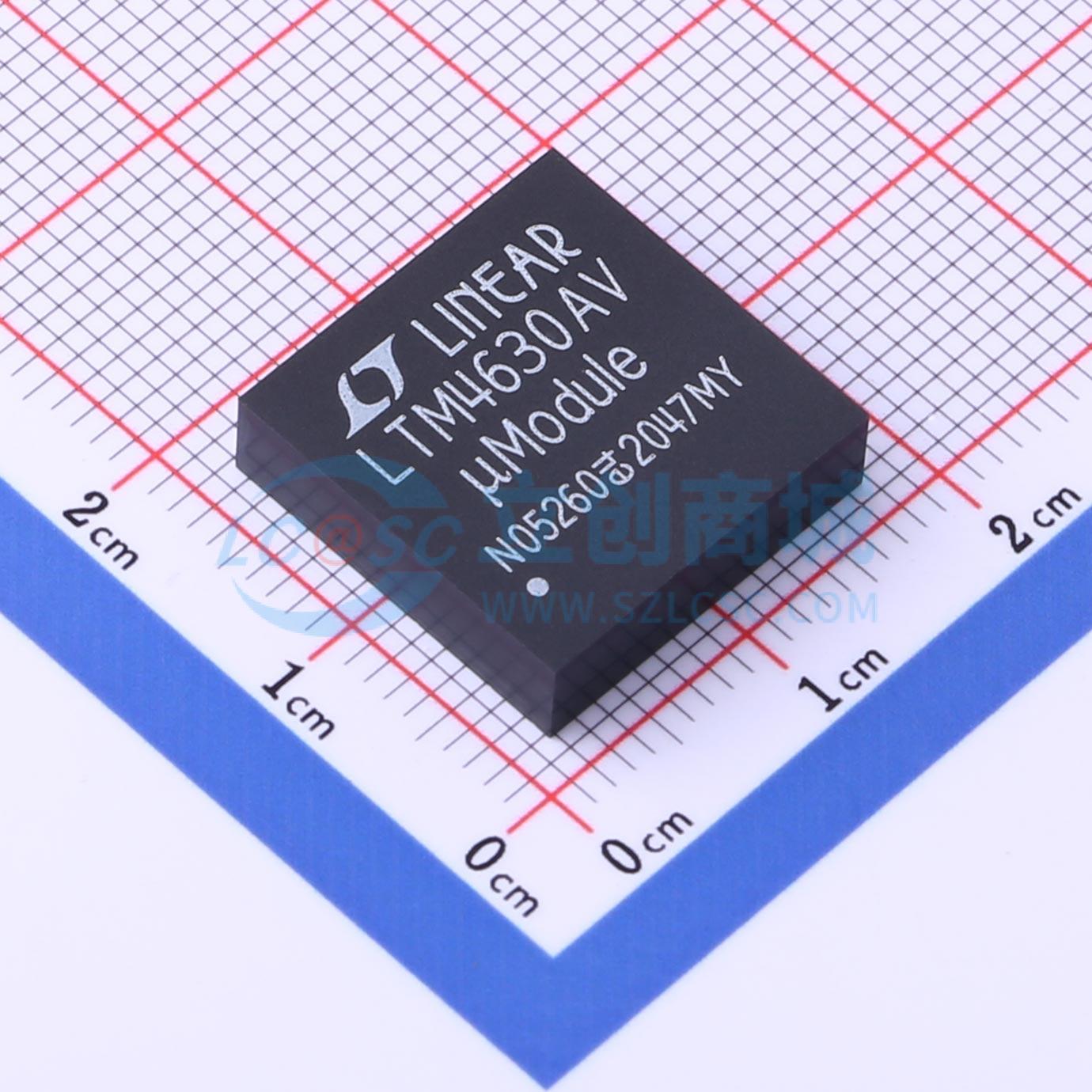

温馨提醒：图片仅供参考，商品以实物为准

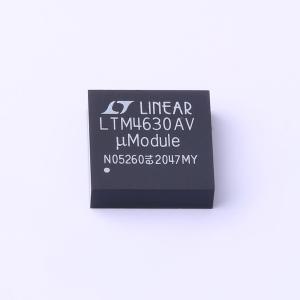

LTM4630AEV#PBF

双通道 18A 或单通道 36A DC/DC uModule 稳压器

描述: 双通道 18A 或单通道 36A DC/DC μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM4630AEV#PBF
商品编号: C690511
商品封装: LGA-144(16x16)
包装方式: 托盘
商品毛重: 3.32克(g)

商品参数

商品概述

LTM4630A是一款双路18A或单路36A输出的开关模式降压型DC/DC μModule（微型模块）稳压器，与LTM4630相比，具有更宽的VOUT范围和更高的效率。该封装内包含开关控制器、功率FET、电感器和所有支持组件。LTM4630A的输入电压范围为4.5V至18V，支持两个输出，每个输出的电压范围为0.6V至8V，每个输出电压由单个外部电阻设置。其高效设计可为每个输出提供高达18A的连续电流。仅需几个输入和输出电容器。LTM4630A与LTM4620和LTM4620A（双路13A、单路26A）以及LTM4630（双路18A、单路36A）引脚兼容。该器件支持频率同步、多相操作、突发模式操作和输出电压跟踪，用于电源轨排序，并具有片上温度二极管，用于器件温度监测。高开关频率和电流模式架构可实现对线路和负载变化的快速瞬态响应，同时不牺牲稳定性。故障保护功能包括过压和过流保护。LTM4630A提供16mm × 16mm × 4.41mm LGA和16mm × 16mm × 5.01mm BGA封装。

商品特性

双路18A或单路36A输出
输入电压范围：4.5V至18V（日期代码1720之后）
输出电压范围：0.6V至8V（日期代码1720之后）
在线路、负载和温度变化范围内，最大总直流输出误差为±1.5%
与LTM4630相比，轻载效率更高，VOUT范围更宽
差分远程检测放大器
电流模式控制/快速瞬态响应
多相并联均流，最高可达144A
内部温度监测器
与LTM4620A（双路13A、单路26A）和LTM4630（双路18A、单路36A）引脚兼容
可调开关频率或同步
过流折返保护
可选突发模式操作、脉冲跳跃模式操作
软启动/电压跟踪
输出过压保护
16mm × 16mm × 4.41mm LGA和16mm × 16mm × 5.01mm BGA封装

应用领域

电信和网络设备
存储和ATCA卡
工业设备

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(90个/托盘，最小起订量 1080 个)

个

起订量：1080 个90个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	18A；18A
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+125℃
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	-
