温馨提醒：图片仅供参考，商品以实物为准

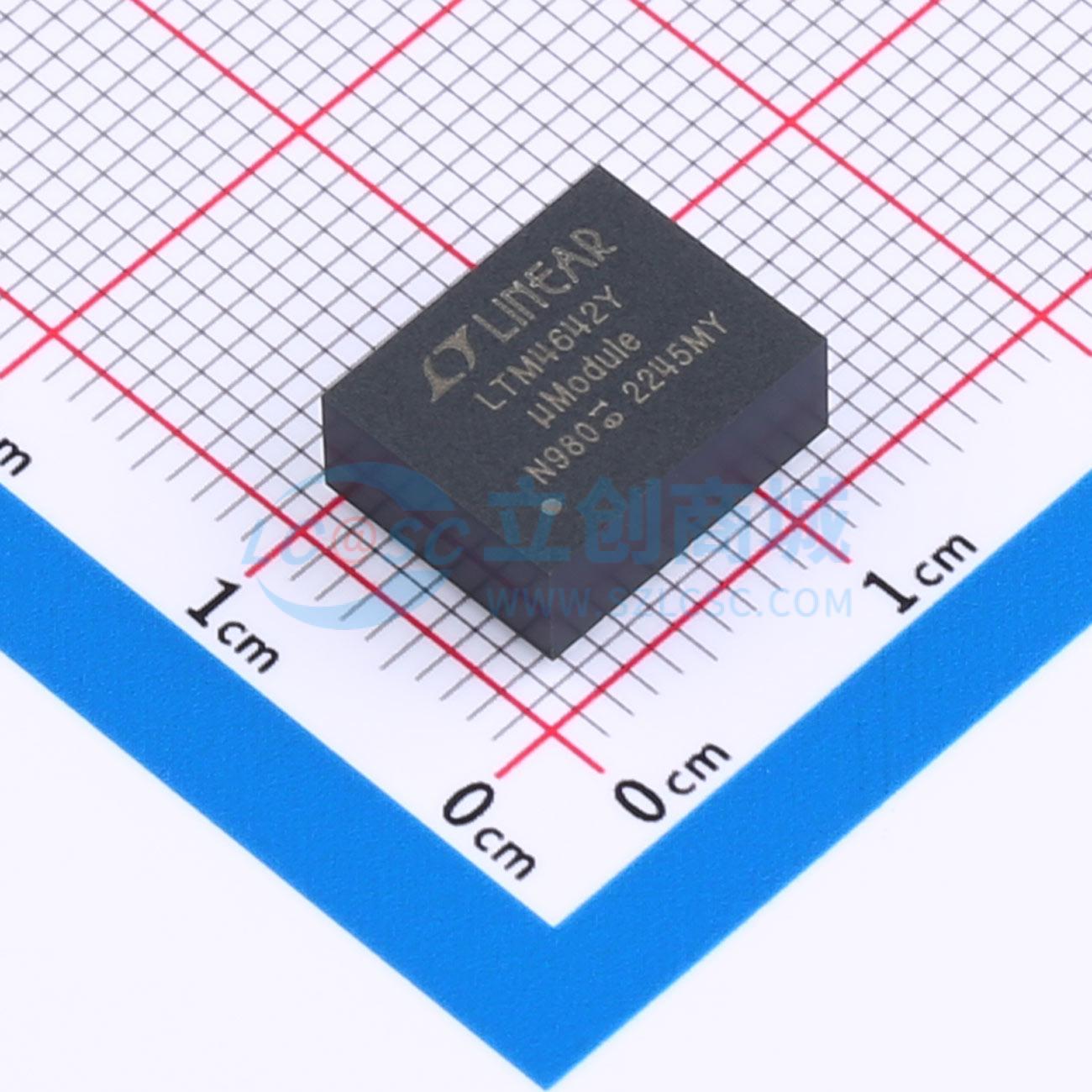

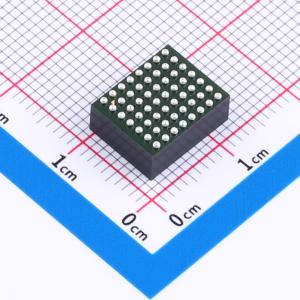

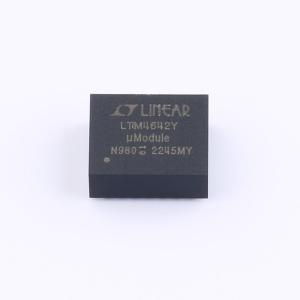

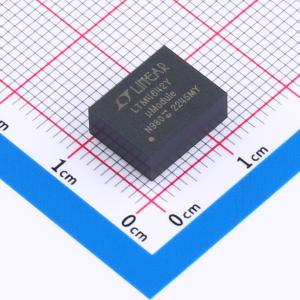

LTM4642IY#PBF
20V输入，双4A或单8A降压DC/DC μModule调节器
- 描述
- LTM4642是一个完整的双4A或单8A降压DC/DC μModule调节器,具有4.5V至20V的宽输入电压范围,支持两个输出电压范围为0.6V至5.5V的通道。该模块包括开关控制器、功率MOSFET、电感和所有支持组件,采用9mm x 11.25mm x 4.92mm BGA封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4642IY#PBF
- 商品编号
- C690555
- 商品封装
- BGA-56
- 包装方式
- 托盘
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~20V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 4A | |
| 开关频率 | 600kHz~1.4MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款完整的双路4A或单路8A降压型DC/DC μModule（微型模块）稳压器。该封装内包含开关控制器、功率FET、电感器和所有支持组件。其输入电压范围为4.5V至20V（使用外部CPWR偏置时最低为2.375V），支持两路输出，输出电压范围为0.6V至5.5V，由单个外部电阻设置。其高效设计可为每个输出提供4A的连续电流（5A峰值）。 高开关频率和谷值电流模式架构可实现对电源和负载变化的快速瞬态响应，同时不影响稳定性。两路输出采用180°异相交错排列，以最大程度减少纹波噪声并减少I/O电容。 该电源模块采用9mm×11.25mm×4.92mm的BGA封装。符合RoHS标准，采用无铅表面处理。
商品特性
- 小尺寸双路4A电源
- 宽输入电压范围：4.5V至20V（使用CPWR偏置时最低为2.375V）
- 两路180°异相输出，直流电流为4A
- 两路输出电压范围为0.6V至5.5V
- 输出电压跟踪
- 最大总直流输出电压误差±1.5%
- 最高效率可达95%
- 可锁相固定频率600kHz至1.4MHz
- 恒定导通时间、谷值电流模式架构
- 可选突发模式操作
- 输出过压和过流保护
- 9mm×11.25mm×4.92mm BGA封装
应用领域
- 电信和网络设备
- 服务器
- FPGA电源
