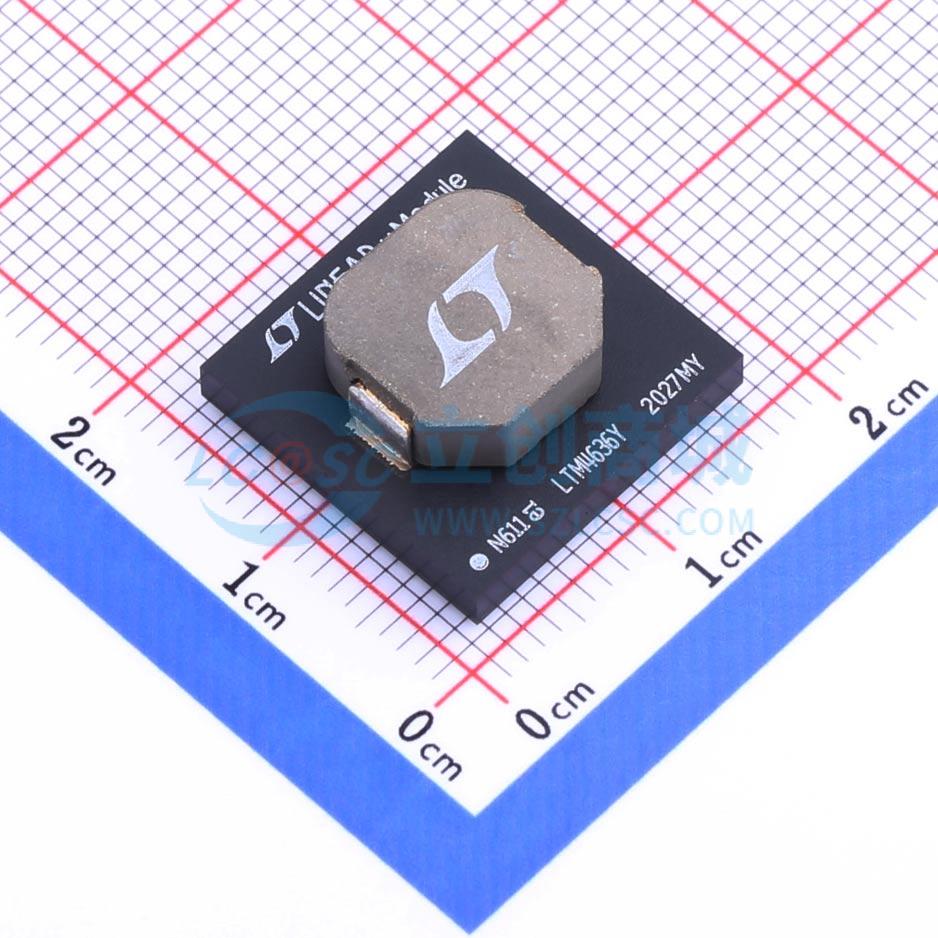

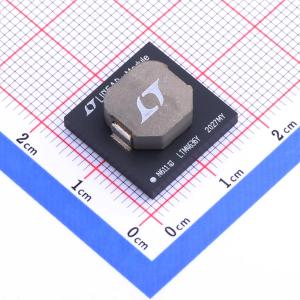

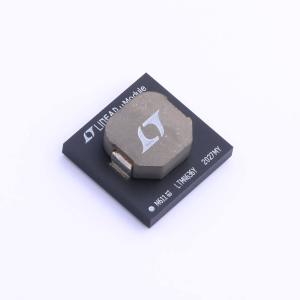

温馨提醒：图片仅供参考，商品以实物为准
LTM4636IY#PBF
40A DC/DC uModule 稳压器
- 描述
- 40A DC/DC μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4636IY#PBF
- 商品编号
- C690541
- 商品封装
- BGA-144
- 包装方式
- 托盘
- 商品毛重
- 3.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.7V~15V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 250kHz~770kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
LTM4636是一款40A降压μModule（电源模块）开关稳压器，采用堆叠式电感作为散热器，可实现快速散热，在小尺寸封装中保持低温运行。外露式电感允许来自任意方向的气流直接接触。LTM4636可提供40W功率（12V输入、1V输出、40A、200LFM），仅比环境温度高40℃。在最高83℃的环境温度下可提供40W的满功率，在110℃的环境温度下可支持20W的半功率。 LTM4636在向1V负载（12V输入）分别提供15A、30A和40A电流时，效率分别为92%、90%和88%。该μModule稳压器具有可扩展性，四个μModule在均流模式下可提供160W功率，仅升温40℃，效率为88%（12V输入、1V输出、400LFM）。LTM4636采用16mm×16mm×7.07mm的BGA封装。
商品特性
- 堆叠式电感用作散热器
- 宽输入电压范围：4.7V至15V
- 输出电压范围：0.6V至3.3V
- 在输入电压、负载和温度（-40℃至125℃）变化时，总直流输出电压误差为±1.3%
- 差分远端采样放大器，实现精确调节
- 电流模式控制/快速瞬态响应
- 频率同步
- 并联均流（最高240A）
- 内部或外部补偿
- 40A时效率达88%（12V输入、1V输出）
- 过流折返保护
- 16mm×16mm×7.07mm BGA封装
应用领域
- 电信服务器和网络设备
- 工业设备和医疗系统
