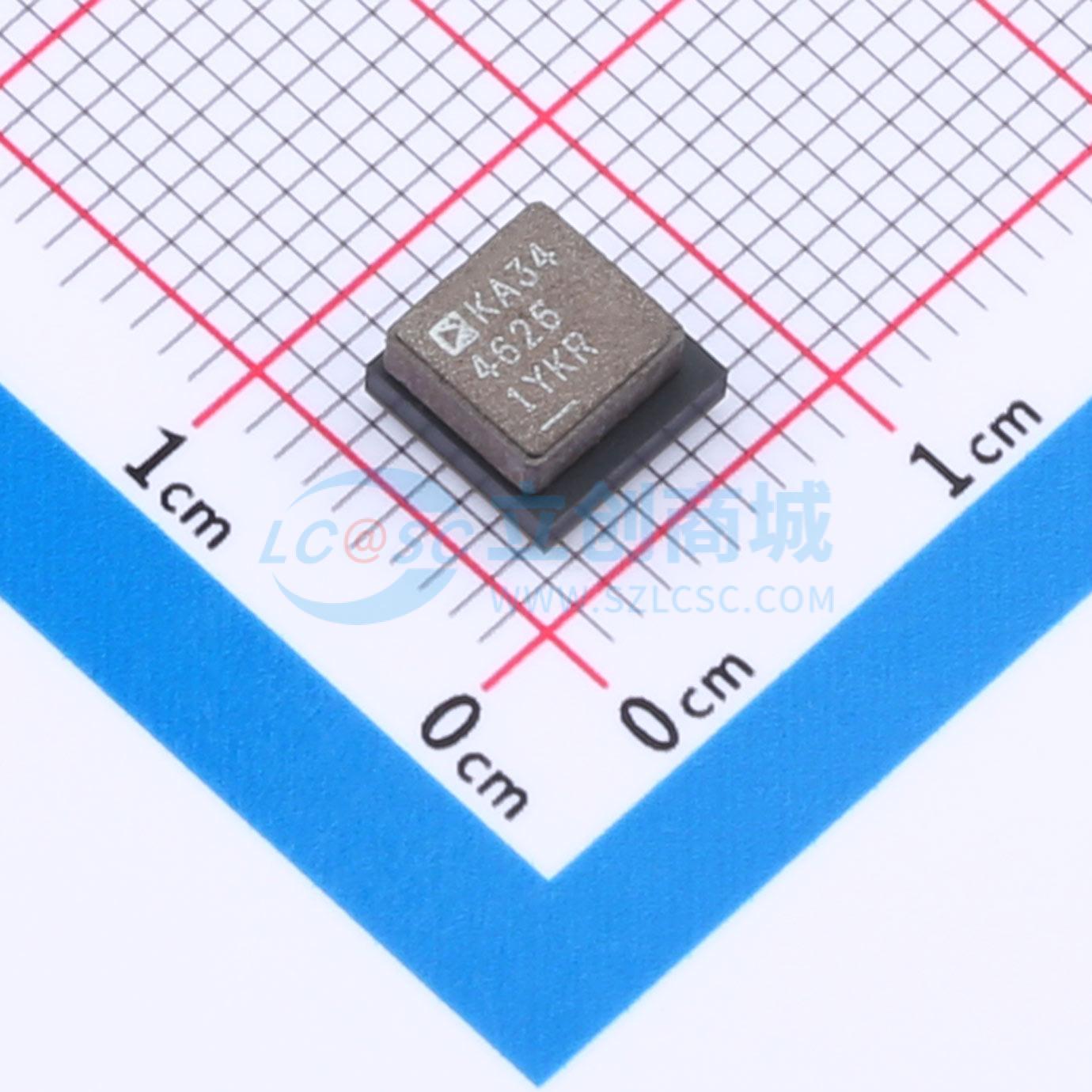

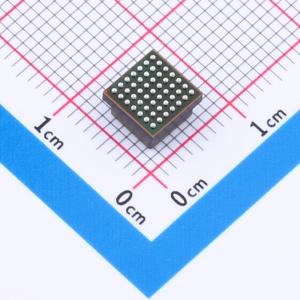

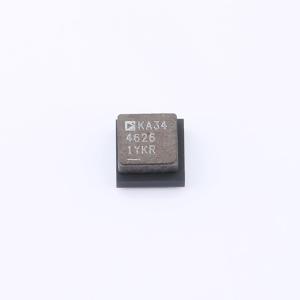

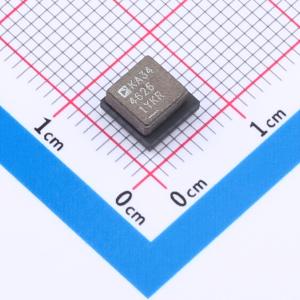

温馨提醒：图片仅供参考，商品以实物为准
LTM4626EY#PBF
12A DC/DC uModule 降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20VIN、12A 降压型 DC/DC μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4626EY#PBF
- 商品编号
- C690500
- 商品封装
- BGA-49
- 包装方式
- 托盘
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.1V~20V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 12A | |
| 开关频率 | 600kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM4626是一款完整的12A降压型开关模式μModule（微型模块）稳压器，采用6.25mm × 6.25mm × 3.87mm的BGA封装。该封装内包含开关控制器、功率FET、电感器和支持组件。LTM4626的输入电压范围为3.1V至20V，支持的输出电压范围为0.6V至5.5V，可通过单个外部电阻设置。其高效设计可提供高达12A的连续输出电流，仅需大容量输入和输出电容。 LTM4626支持可选的不连续模式操作和输出电压跟踪，用于电源轨排序。其高开关频率和电流模式控制可实现对线路和负载变化的快速瞬态响应，且不影响稳定性。 故障保护功能包括过压、过流和过温保护。
商品特性
- 在<10m²（单面PCB）或0.5cm²（双面PCB）内提供完整解决方案
- 6.25mm × 6.25mm × 3.87mm BGA封装
- 宽输入电压范围：3.1V至20V
- 输出电压范围：0.6V至5.5V
- 12A直流输出电流
- 在线路、负载和温度变化时，最大总直流输出电压误差为±1.5%
- 差分远程感测放大器
- 电流模式控制，快速瞬态响应
- 外部频率同步
- 多个LTM4626多相并联均流
- 输出电压跟踪
- 可选不连续模式
- 电源正常指示
- 过压、过流和过温保护
应用领域
- 电信、数据通信、网络和工业设备
- 医疗诊断设备
- 数据存储机架单元和卡
- 测试和调试系统
