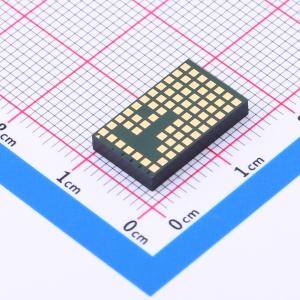

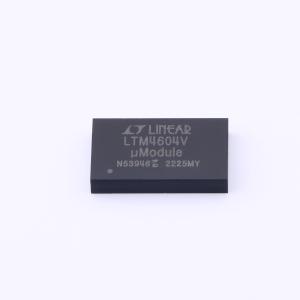

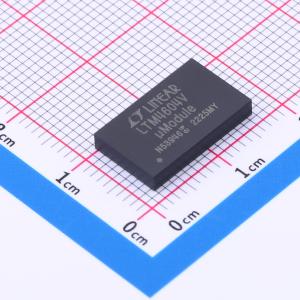

LTM4604EV#PBF
4A降压uModule调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTM4604是一款完整的4A开关模式降压uModule调节器,支持2.375V至5.5V的输入电压范围和0.8V至5V的输出电压范围。该器件集成了开关控制器、功率MOSFET、电感和所有支持组件。工作在2.375V至5.5V的输入电压范围内,支持0.8V至5V的输出电压范围,由单个电阻设置。该高效设计可提供高达4A的连续电流（峰值5A）。只需添加大容量输入和输出电容器即可完成设计。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4604EV#PBF
- 商品编号
- C690447
- 商品封装
- LGA-66(9x15)
- 包装方式
- 托盘
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.375V~5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 4A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM4604 是一款完整的4A开关模式降压µModule（微模块）稳压器。该封装内包含了开关控制器、功率FET、电感以及所有支持组件。其工作输入电压范围为2.375V至5.5V，输出电压范围为0.8V至5V，可通过单个电阻设置。这种高效率设计可提供高达4A的连续电流（峰值5A）。只需要大容量输入和输出电容即可完成设计。
低剖面封装（2.32毫米）可以利用PCB底部未使用的空间，实现高密度负载点调节。高开关频率和电流模式架构能够在不影响稳定性的情况下对线路和负载变化做出非常快速的瞬态响应。该器件支持输出电压跟踪以进行电源轨排序。
故障保护功能包括折返电流保护、热关断和可编程软启动功能。LTM4604 采用符合RoHS标准的15毫米x9毫米x2.32毫米LGA封装。
应用领域
- 电信和网络设备
- 服务器，ATCA卡
- 工业设备
