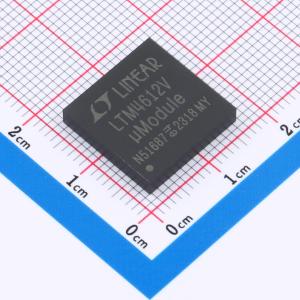

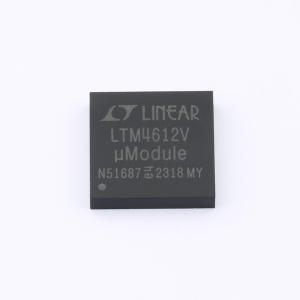

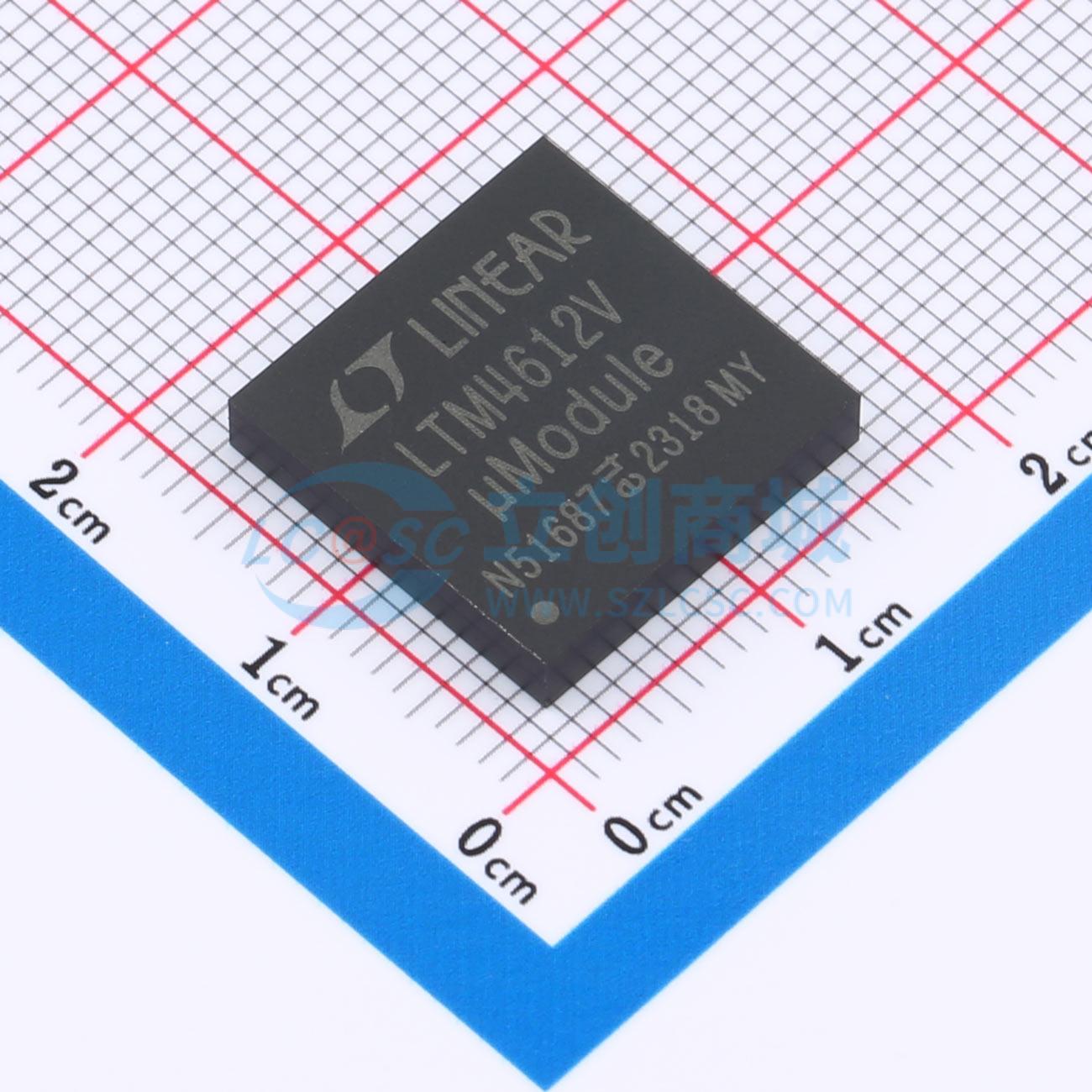

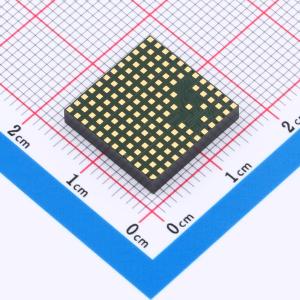

温馨提醒：图片仅供参考，商品以实物为准
LTM4612IV#PBF
EN55022 B类合规 36V输入，15V输出，5A DC/DC uModule调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4612IV#PBF
- 商品编号
- C690469
- 商品封装
- LGA-133(15x15)
- 包装方式
- 托盘
- 商品毛重
- 1.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~36V | |
| 输出电压 | 3.3V~15V | |
| 输出电流 | 5A | |
| 开关频率 | 850kHz~900kHz | |
| 工作温度 | -55℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM4612是一款符合EN55022 B级标准的高压输入输出、5A开关模式DC/DC电源。该封装内包含开关控制器、功率FET、电感器和所有支持组件。LTM4612的输入电压范围为5V至36V，输出电压范围为3.3V至15V，可通过单个电阻设置。完成设计仅需大容量输入和输出电容器。 高开关频率和自适应导通时间电流模式架构可在不牺牲稳定性的情况下，对线路和负载变化实现非常快速的瞬态响应。 板载输入滤波器和噪声消除电路实现了低噪声耦合，从而有效降低了电磁干扰（EMI）。此外，该DC/DC μModule稳压器可与外部时钟同步，以减少不良频率谐波，并允许在高负载电流下进行多相操作。 LTM4612采用节省空间且散热性能增强的15mm×15mm×2.8mm LGA封装，可利用PC板底部的闲置空间进行高密度负载点调节。LTM4612无铅且符合RoHS标准。
商品特性
- 完整的低EMI开关模式电源
- 符合EN55022 B级标准
- 宽输入电压范围：5V至36V
- 输出电压范围：3.3V至15V
- 5A直流、7A峰值输出电流
- 低输入和输出参考噪声
- 输出电压跟踪和裕量调节
- 电源正常信号随裕量调节跟踪
- PLL频率同步
- ±1.5%设定点精度
- 电流折返保护（启动时禁用）
- 并联/均流
- 超快瞬态响应
- 电流模式控制
- 可编程软启动
- 输出过压保护
- -55℃至125℃工作温度范围（LTM4612MPV）
- 小尺寸表面贴装占位面积，低外形15mm×15mm×2.8mm LGA封装
应用领域
- 电信和网络设备
- 工业设备
- RF系统
