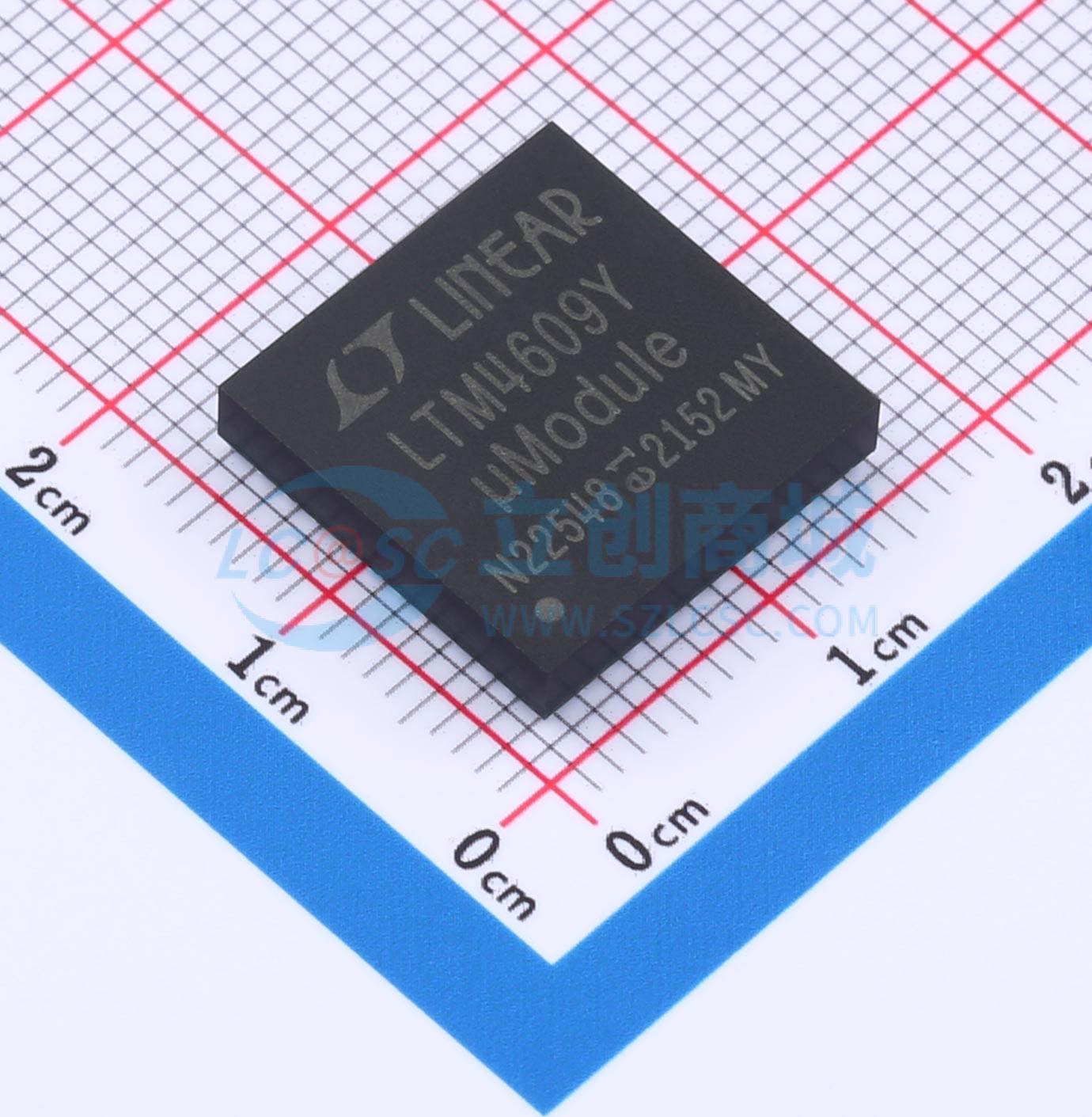

温馨提醒：图片仅供参考，商品以实物为准

LTM4609EY#PBF

36VIN、34VOUT、高效率、降压-升压型 DC/DC uModule 稳压器（电源模块）

描述: 36VIN、34VOUT、高效率、降压-升压型 DC/DC μModule 稳压器（电源模块）
品牌名称: ADI(亚德诺)
商品型号: LTM4609EY#PBF
商品编号: C690462
商品封装: BGA-141
包装方式: 托盘
商品毛重: 6.4克(g)

商品参数

商品概述

LTM4609是一款高效开关模式升降压电源。该封装内包含开关控制器、功率FET和支持组件。LTM4609的输入电压范围为4.5V至36V，输出电压范围为0.8V至34V，可通过电阻进行设置。这种高效设计在升压模式下可提供高达4A的连续电流（降压模式下为10A）。完成设计仅需电感、检测电阻、大容量输入和输出电容。薄型封装可利用PCB底部未使用的空间，实现高密度负载点调节。高开关频率和电流模式架构可在不牺牲稳定性的情况下，对线路和负载变化做出非常快速的瞬态响应。LTM4609可与外部时钟进行频率同步，以减少不良的频率谐波。故障保护功能包括过压和折返式电流保护。这款DC/DC μModule稳压器提供15mm x 15mm x 2.82mm的小型LGA和15mm x 15mm x 3.42mm的BGA封装。LTM4609提供含铅（BGA）或符合RoHS标准的引脚镀层。

商品特性

单电感架构允许VIN高于、低于或等于VOUT
宽VIN范围：4.5V至36V
宽VOUT范围：0.8V至34V
IOUT：4A直流（降压模式下为10A直流）
效率高达98%
电流模式控制
电源正常输出信号
可锁相固定频率：200kHz至400kHz
超快瞬态响应
电流折返保护
输出过压保护
小尺寸表面贴装封装，薄型（7.5mm x 15mm x 2.82mm）LGA和（15mm x 15mm x 3.42mm）BGA封装
含铅（BGA）或符合RoHS标准（LGA和BGA）的镀层

应用领域

电信、服务器和网络设备
工业和汽车设备
高功率电池供电设备

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/托盘，最小起订量 10 个)

个

起订量：10 个1个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	-
	开关频率	300kHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	输出通道数	1
	拓扑结构	降压-升压式
	开关管(内置/外置)	内置
	输出类型	-
