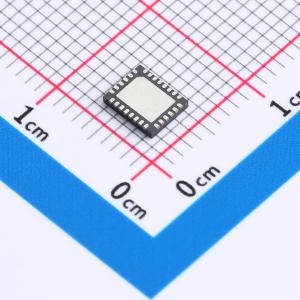

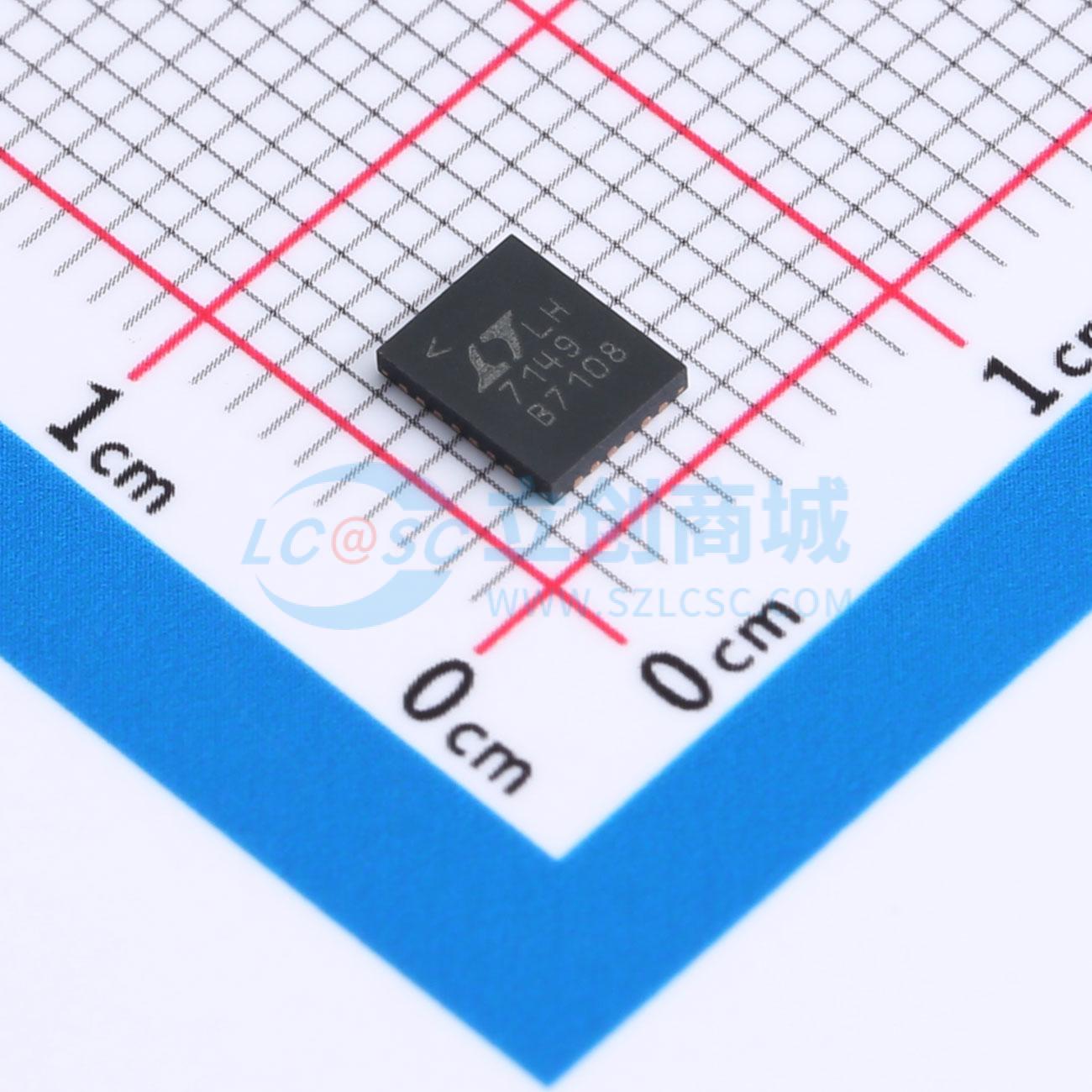

LTC7149EUFD#TRPBF

60V 4A 同步降压调节器，支持反相输出

描述: LTC7149 是一款高效 60V、4A 同步降压调节器,适用于反相输出应用。其输入电压范围为 3.4V 至 60V,输出电压范围为 0V 至 -28V,可通过单个电阻编程。该调节器具有高效率、低静态电流和多种工作模式,包括强制连续模式和突发模式。
品牌名称: ADI(亚德诺)
商品型号: LTC7149EUFD#TRPBF
商品编号: C690148
商品封装: QFN-28-EP(4x5)
包装方式: 编带
商品毛重: 0.073913克(g)

商品参数

商品概述

LTC7149是一款高效的60V、4A同步单片降压稳压器，适用于反相输出应用。该稳压器具有单电阻可编程输出电压的特点，并且在较宽的VOUT范围内具有高效率。这款反相稳压器的输入电压范围为3.4V至60V，可提供从(-28V)到零伏的可调输出，同时可提供高达4A的电感电流。开关频率也可通过外部电阻设置。提供了用户可选的模式输入，允许用户在轻载时在纹波噪声和效率之间进行权衡；突发模式操作在轻载时提供最高效率，而强制连续模式则提供低输出纹波。MODE/SYNC引脚还可用于将开关频率与外部时钟同步。内部电平转换电路允许将I/O引脚（RUN、MODE/SYNC、PGOOD）参考至电路板地。 LTC7149采用峰值电流模式架构，可实现快速瞬态响应，并具有固有的逐周期电流限制保护功能。

商品特性

宽VIN范围：3.4V至60V
宽VOUT范围：0V至–28V
单电阻VOUT编程
集成110mΩ高端N沟道/50mΩ低端N沟道MOSFET
稳压IQ：440µA，关断IQ：15µA
以电路板地为参考的I/O引脚（RUN、PGOOD、MODE/SYNC）
精确的电阻可编程频率（300kHz至3MHz），频率同步范围为±50%
当VIN为12V、VOUT为–5V时，效率达92%
输出电压精度为±0.8%
峰值电流模式操作
突发模式操作、强制连续模式
可编程软启动
过温保护
提供28引脚（4mm x 5mm）QFN和TSSOP封装

应用领域

工业应用
电信电源
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.4V~60V
	输出电压	50mV~28V
	输出电流	4A
	开关频率	300kHz~3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	440uA
	开关管(内置/外置)	内置
	输出类型	可调
