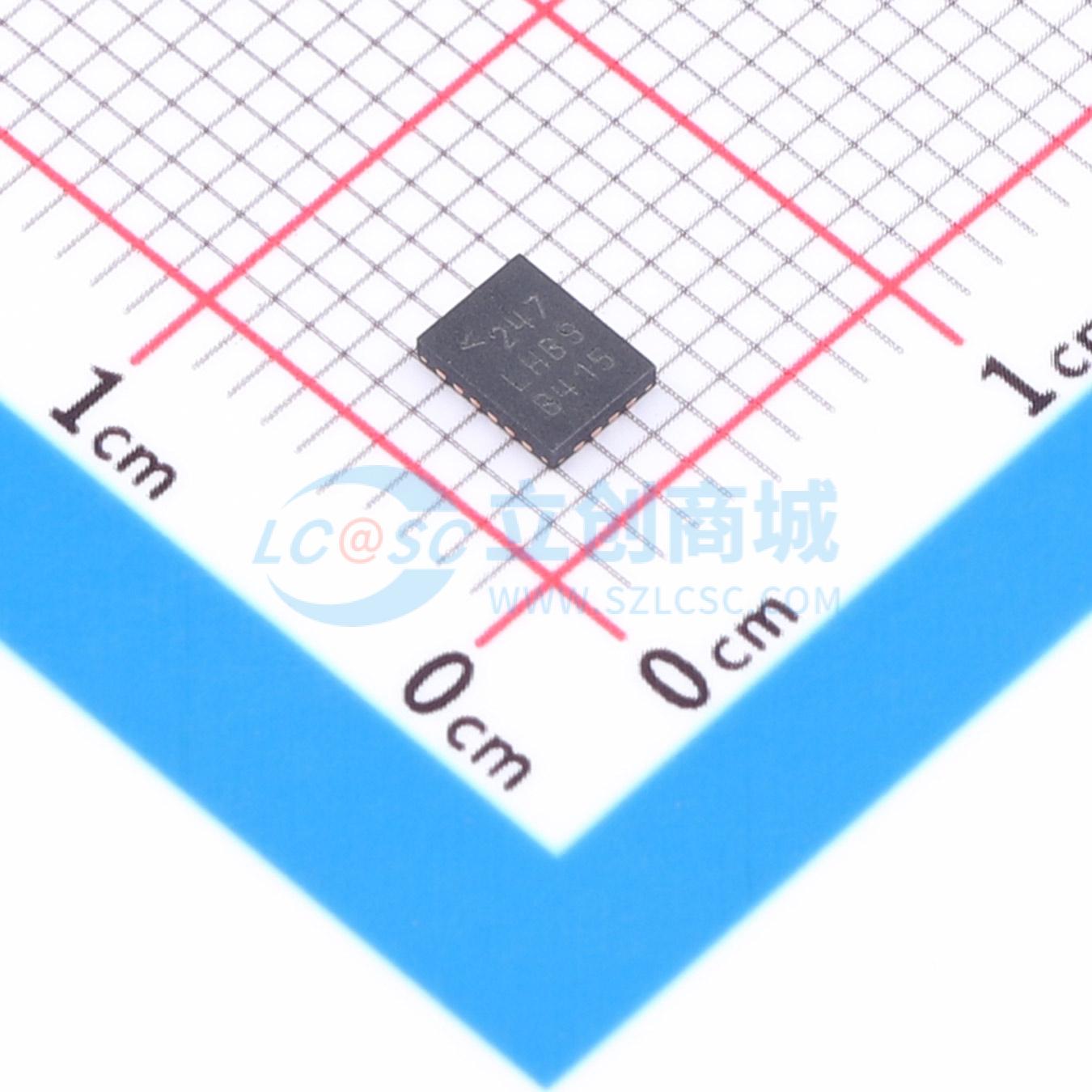

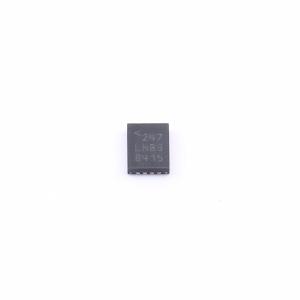

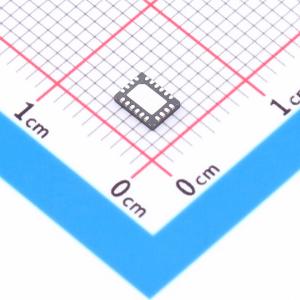

温馨提醒：图片仅供参考，商品以实物为准

LTC7800EUDC#PBF

低 IQ、60V、高频同步降压型控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC7800是一款高性能降压型开关稳压DC/DC控制器，可驱动全N沟道同步功率MOSFET级电路。其恒定频率电流模式架构支持高达2.25MHz的可锁相频率。50μA的无负载静态电流可延长电池供电系统的运行时间
品牌名称: ADI(亚德诺)
商品型号: LTC7800EUDC#PBF
商品编号: C690192
商品封装: QFN-20-EP(3x4)
包装方式: 管装
商品毛重: 0.137143克(g)

商品参数

商品概述

LTC7800是一款高性能降压型开关稳压器DC/DC控制器，可驱动全N沟道同步功率MOSFET级。恒定频率电流模式架构支持高达2.25MHz的锁相频率。 50μA的无负载静态电流可延长电池供电系统的运行时间。OPTI-LOOP补偿可在广泛的输出电容和ESR值范围内优化瞬态响应。LTC7800具备精确的0.8V基准电压和电源正常输出指示。4V至60V的宽输入电源范围涵盖了各种中间总线电压和电池类型。LTC7800的输出电压可在0.8V至24V之间进行编程设置。 TRACK/SS引脚可在启动期间对输出电压进行斜坡控制。电流折返功能可在短路情况下限制MOSFET的散热。PLLIN/MODE引脚可在轻载时选择突发模式、脉冲跳跃模式或连续导通模式。

商品特性

宽VIN范围：4V至60V（绝对最大65V）
低工作IQ：500μA
宽输出电压范围：0.8V ≤ VOUT ≤ 24V
RSENSE或DCR电流检测
可锁相频率（320kHz至2.25MHz）
可编程固定频率（320kHz至2.25MHz）
轻载时可选连续、脉冲跳跃或低纹波突发模式操作
可选电流限制
极低压差操作：98%占空比
可调输出电压软启动或跟踪
电源正常输出电压监控
输出过压保护
低关断IQ：< 14μA
内部LDO通过VIN或EXTVCC为栅极驱动器供电
启动期间无电流折返
小型20引脚3mm × 4mm QFN封装

应用领域

汽车常通系统
电池供电的数字设备
分布式直流电源系统

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(91个/管，最小起订量 1 个)

个

起订量：1 个91个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	800mV~24V
	输出电流	-
	开关频率	320kHz~2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	外置
	输出类型	可调
