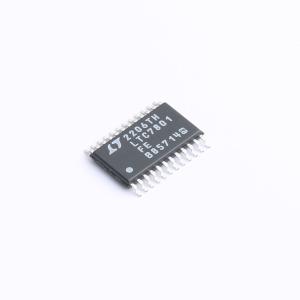

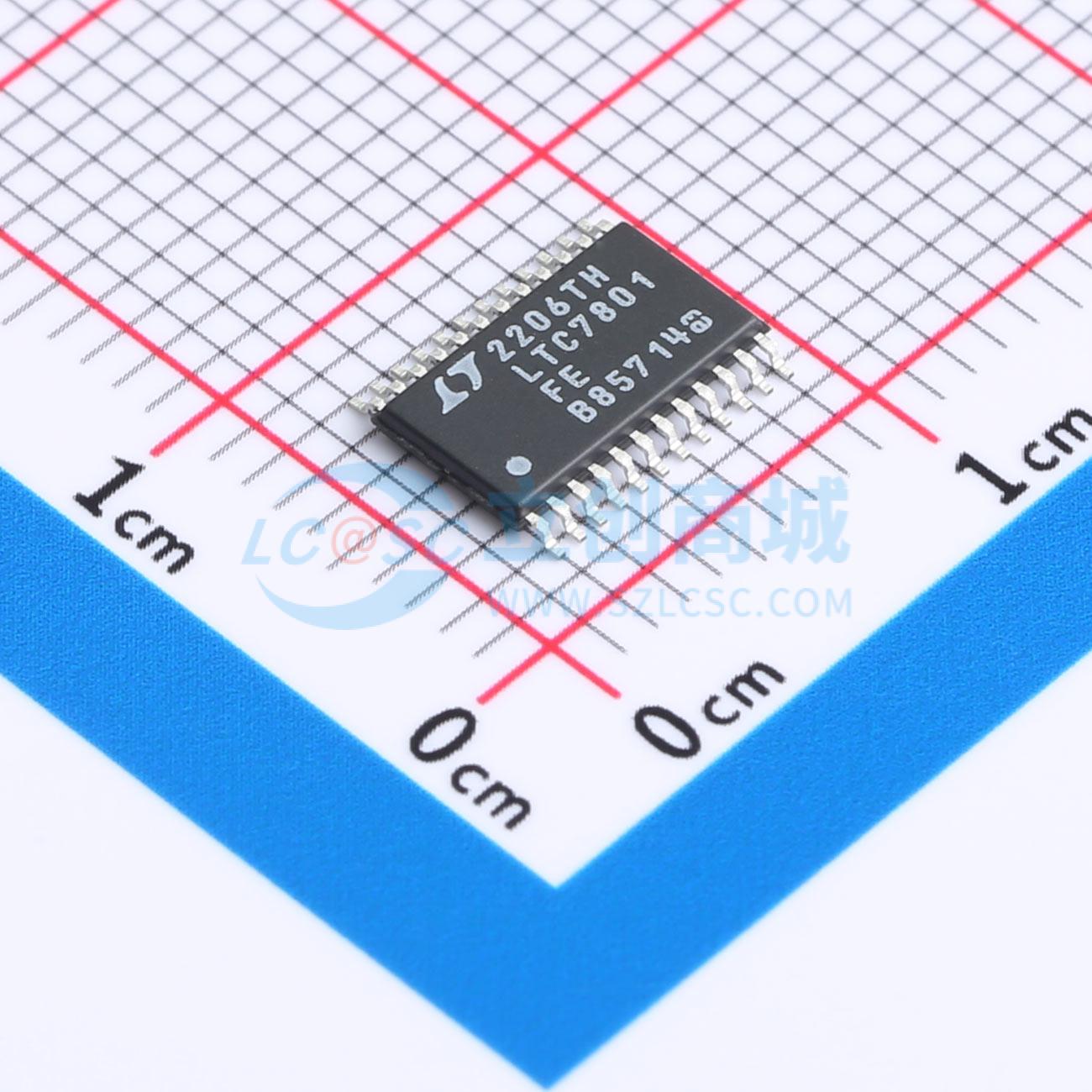

LTC7801HFE#PBF

150V 低IQ 同步降压DC/DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 150V、低 IQ、同步降压型 DC/DC 控制器
品牌名称: ADI(亚德诺)
商品型号: LTC7801HFE#PBF
商品编号: C690202
商品封装: TSSOP-24-EP
包装方式: 管装
商品毛重: 8.02克(g)

商品参数

商品概述

LTC7801是一款高性能降压型开关稳压器DC/DC控制器，可驱动全N沟道同步功率MOSFET级，能在高达140V的输入电压下工作。恒定频率电流模式架构允许高达850kHz的锁相频率。栅极驱动电压可在5V至10V之间进行编程，以便使用逻辑电平或标准电平的FET来实现效率最大化。顶部栅极驱动器中的集成开关无需外部自举二极管。内部电荷泵支持100%占空比运行。低至40μA的无负载静态电流可延长电池供电系统的运行时间。OPTI-LOOP补偿可在广泛的输出电容和ESR值范围内优化瞬态响应。LTC7801具备精确的0.8V基准电压和电源正常输出指示。使用外部电阻可将输出电压编程为0.8V至60V。

商品特性

宽输入范围：4V至140V（绝对最大150V）
宽输出电压范围：0.8V至60V
可调栅极驱动电平：5V至10V（OPTI-DRIVE）
低工作静态电流：40μA（关断时为10μA）
100%占空比运行
无需外部自举二极管
可选栅极驱动欠压锁定阈值
用于DRVC的板载LDO或外部NMOS LDO
EXTVCC LDO从VOUT为驱动器供电
可锁相频率（75kHz至850kHz）
可编程固定频率（50kHz至900kHz）
可选连续、跳脉冲或低纹波模式
轻载时的突发模式运行
可调突发钳位
电源正常输出电压监控
可编程输入过压锁定
小型24引脚4mm×5mm QFN或TSSOP封装

应用领域

汽车和工业电源系统
高压电池供电系统
电信电源系统

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(62个/管，最小起订量 1 个)

个

起订量：1 个62个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~140V
	输出电压	800mV~60V
	输出电流	-
	开关频率	50kHz~900kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	外置
	输出类型	可调
