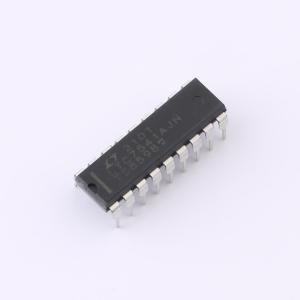

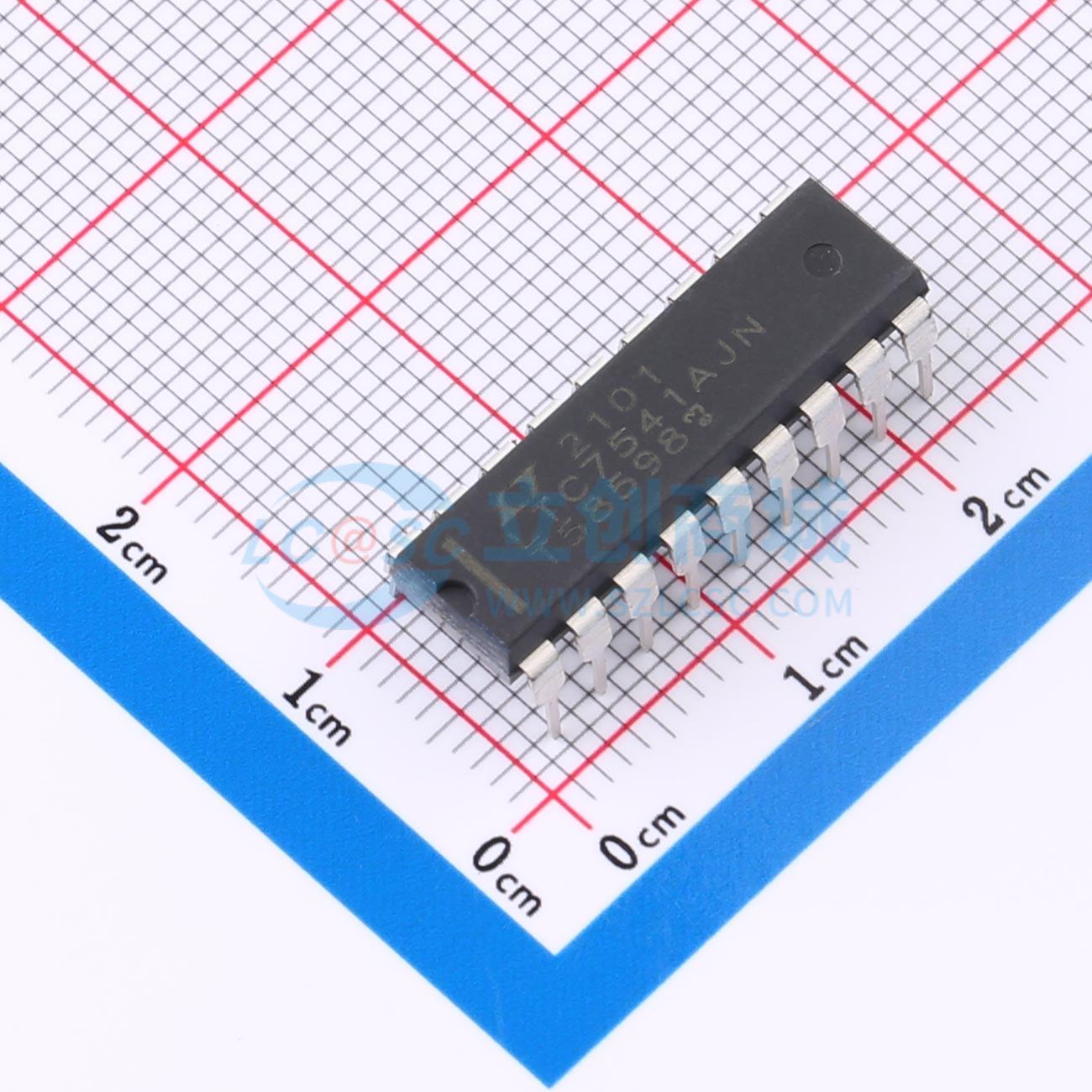

LTC7541AJN#PBF

改进型标准 CMOS 12 位乘法 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是12位分辨率的乘法数模转换器（DAC）。激光微调薄膜电阻提供出色的绝对精度。精密匹配的电阻和CMOS电路在温度和电源变化时具有出色的稳定性。是行业标准AD7541A/AD7541的优质引脚兼容替代品，改进之处包括更好的典型精度和稳定性，以及降低对输出放大器失调的敏感性，还非常抗闩锁。除了2象限和4象限乘法配置外，在数字可编程增益和同相电压输出应用中也表现出色。低成本、性能提升和多功能性使其成为许多新设计和升级现有系统的理想选择。产品有18引脚PDIP和18引脚SO宽体封装。
品牌名称: ADI(亚德诺)
商品型号: LTC7541AJN#PBF
商品编号: C690160
商品封装: PDIP-18
包装方式: 管装
商品毛重: 1.28克(g)

商品参数

商品概述

LTC7541A是一款12位分辨率的乘法数模转换器（DAC）。激光微调薄膜电阻可提供出色的绝对精度。精密匹配电阻和CMOS电路可确保在温度和电源变化时具有出色的稳定性。 LTC7541A是行业标准AD7541A/AD7541的优质引脚兼容替代产品。其改进之处包括更高的典型精度和稳定性，以及降低了对输出放大器失调的敏感度。此外，LTC7541A还具有很强的抗闩锁能力。除了两象限和四象限乘法配置外，LTC7541A在数字可编程增益和同相电压输出应用中也表现出色。低成本、高性能和多功能性使LTC7541A成为许多新设计和现有系统升级的理想选择。该器件提供18引脚PDIP和18引脚SO Wide封装。

商品特性

可直接替代AD7541A和AD7541进行四象限乘法运算
12位端点线性度：全温度范围内微分非线性（DNL）和积分非线性（INL）为±0.5 LSB
所有等级均保证单调
最大增益误差：±1 LSB
单电源供电，电压范围为5V至15V
与TTL和CMOS逻辑兼容
降低对运算放大器失调的敏感度
低功耗
几乎无闩锁效应
低成本

应用领域

运动控制系统
微处理器控制校准
自动测试设备
可编程增益放大器
数字控制滤波器

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(20个/管，最小起订量 1 个)

个

起订量：1 个20个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	-
	工作电压	5V~15V
	稳定时间	600ns

	属性	参数值
	输出类型	电流-非缓冲
	积分非线性	1LSB
	工作温度	0℃~+70℃
	上电复位	-
	基准电压源	外置
	静态电流	2mA
