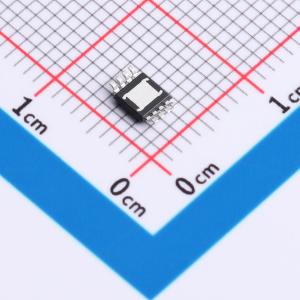

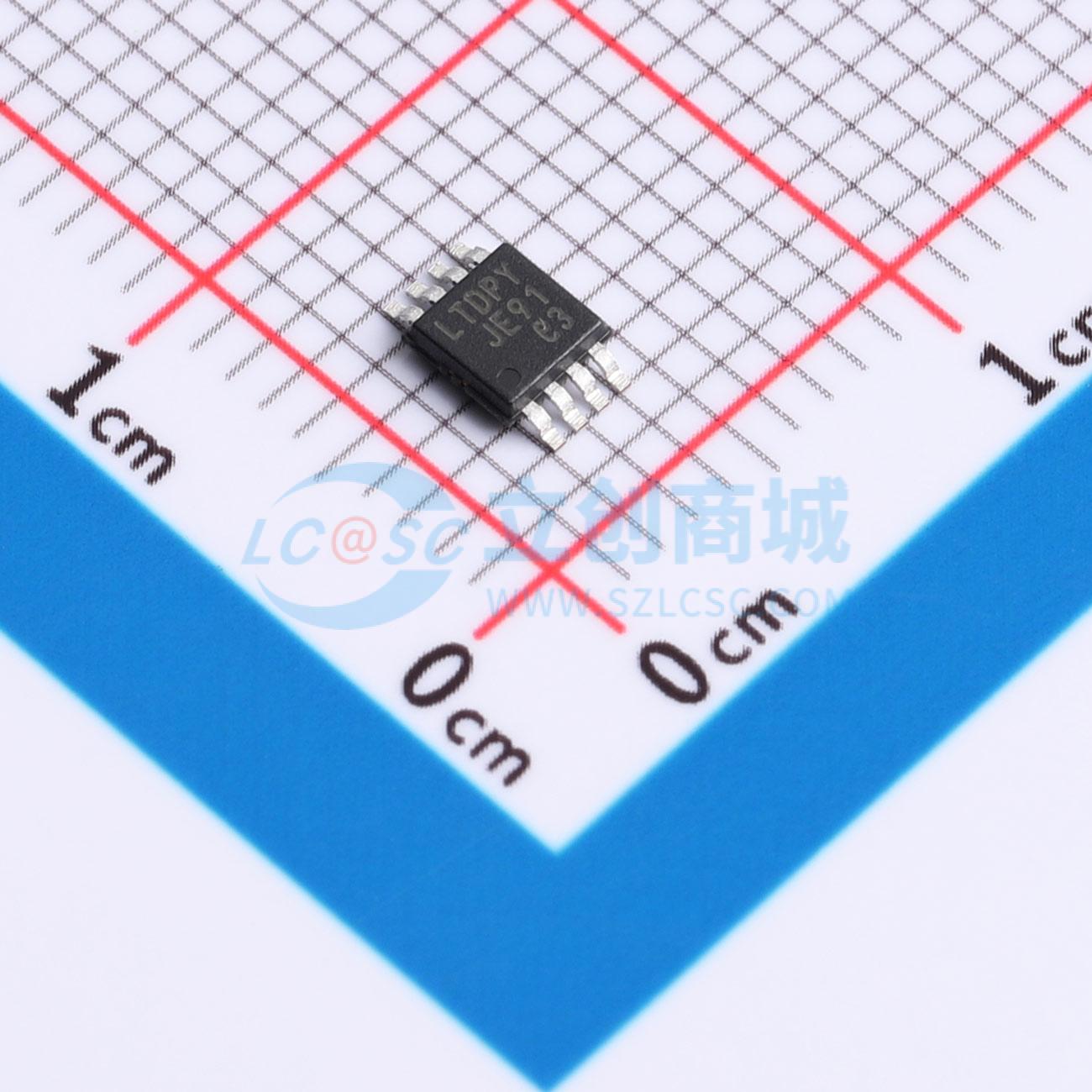

LTC4444HMS8E-5#TRPBF

高电压同步 N 沟道 MOSFET 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一个高频高压栅极驱动器，可在同步 DC/DC 转换器中驱动两个 N 沟道 MOSFET，电源电压高达 100V。这个强大的驱动器可降低高栅极电容 MOSFET 的开关损耗。配置为两个独立电源输入。高端输入逻辑信号在内部电平转换为自举电源，该电源可在高于地 114V 的电压下工作。包含欠压锁定电路，激活时可禁用外部 MOSFET。自适应直通保护可防止两个 MOSFET 同时导通。
品牌名称: ADI(亚德诺)
商品型号: LTC4444HMS8E-5#TRPBF
商品编号: C688581
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.1175克(g)

商品参数

商品概述

LTC4444-5是一款高频高压栅极驱动器，可在同步DC/DC转换器中驱动两个N沟道MOSFET，其电源电压最高可达100V。这款强大的驱动器可降低高栅极电容MOSFET的开关损耗。 LTC4444-5配置有两个独立电源输入。高端输入逻辑信号在内部进行电平转换，以连接自举电源，该电源可在高于地电位114V的电压下工作。 LTC4444-5包含欠压锁定电路，激活时可禁用外部MOSFET。自适应直通保护可防止两个MOSFET同时导通。

商品特性

自举电源电压高达114V
宽VCC电压范围：4.5V至13.5V
自适应直通保护
1.4A峰值高端栅极上拉电流
1.75A峰值低端栅极上拉电流
1.5Ω高端栅极驱动器下拉电阻
0.75Ω低端栅极驱动器下拉电阻
驱动1nF负载时，高端栅极下降时间为5ns
驱动1nF负载时，高端栅极上升时间为8ns
驱动1nF负载时，低端栅极下降时间为3ns
驱动1nF负载时，低端栅极上升时间为6ns
可驱动高端和低端N沟道MOSFET
欠压锁定
采用热增强型8引脚MSOP封装

应用领域

分布式电源架构
汽车电源
高密度电源模块
电信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作电压	4.5V~13.5V
	上升时间(tr)	8ns

	属性	参数值
	下降时间(tf)	5ns
	传播延迟 tpLH	33ns
	传播延迟 tpHL	24ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+150℃
	输入高电平(VIH)	2.25V
	输入低电平(VIL)	2.75V
	静态电流(Iq)	320uA
