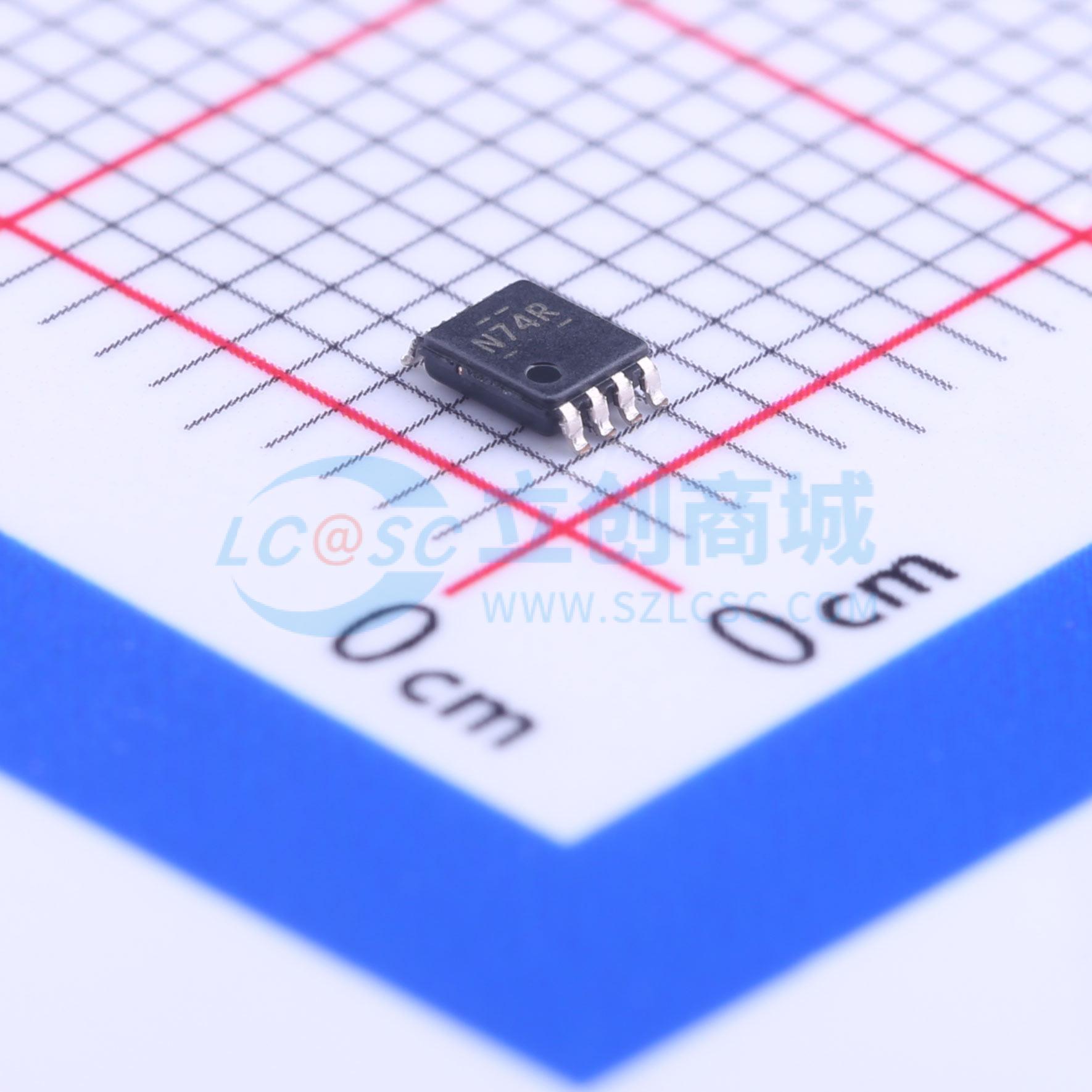

SN74LVC1G74DCUR
单正边沿触发D型触发器，带清零和置位功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G74 具有清零和预设功能的单路上升沿触发 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G74DCUR
- 商品编号
- C70285
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.034367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 200MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 6.4ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 1.1ns | |
| 保持时间 | 500ps |
商品概述
SN74LVC1G74是单路正边沿触发的带清零和预置功能的D型触发器，工作电源电压范围为1.65V~5.5V。NanoFree封装技术将裸片作为封装。预置端或清零端为低电平时，无论其他输入的电平如何，都会置位或复位输出。当预置端和清零端为无效高电平时，满足建立时间要求的数据端输入数据会在时钟脉冲的上升沿传输到输出。时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联，保持时间间隔过后，数据端输入数据的变化不会影响输出电平。该器件针对部分掉电应用采用Ioff架构做了完整规范，Ioff电路可禁用输出，防止器件掉电时产生有害的反向电流。
商品特性
- 提供NanoFree封装可选
- 支持5V电源电压工作
- 输入可承受电压最高达5.5V
- 支持降压转换至电源电压
- 在3.3V条件下，最大传输延迟tpd为5.9ns
- 低功耗，最大电源电流Icc为10μA
- 在3.3V条件下，输出驱动能力为±24mA
- 在VCC=3.3V、环境温度TA=25℃条件下，典型输出地弹VOLP小于0.8V
- 在VCC=3.3V、环境温度TA=25℃条件下，典型输出VOH下冲VOHV大于2V
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能超过JESD 22标准，涵盖2000V人体模型、200V机器模型、1000V充电器件模型
应用领域
- 服务器
- LED显示屏
- 网络交换机
- 电信基础设施
- 电机驱动器
- I/O扩展器
