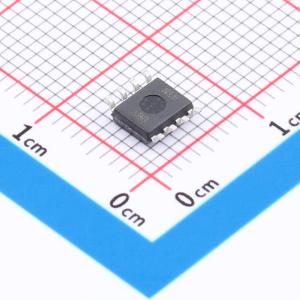

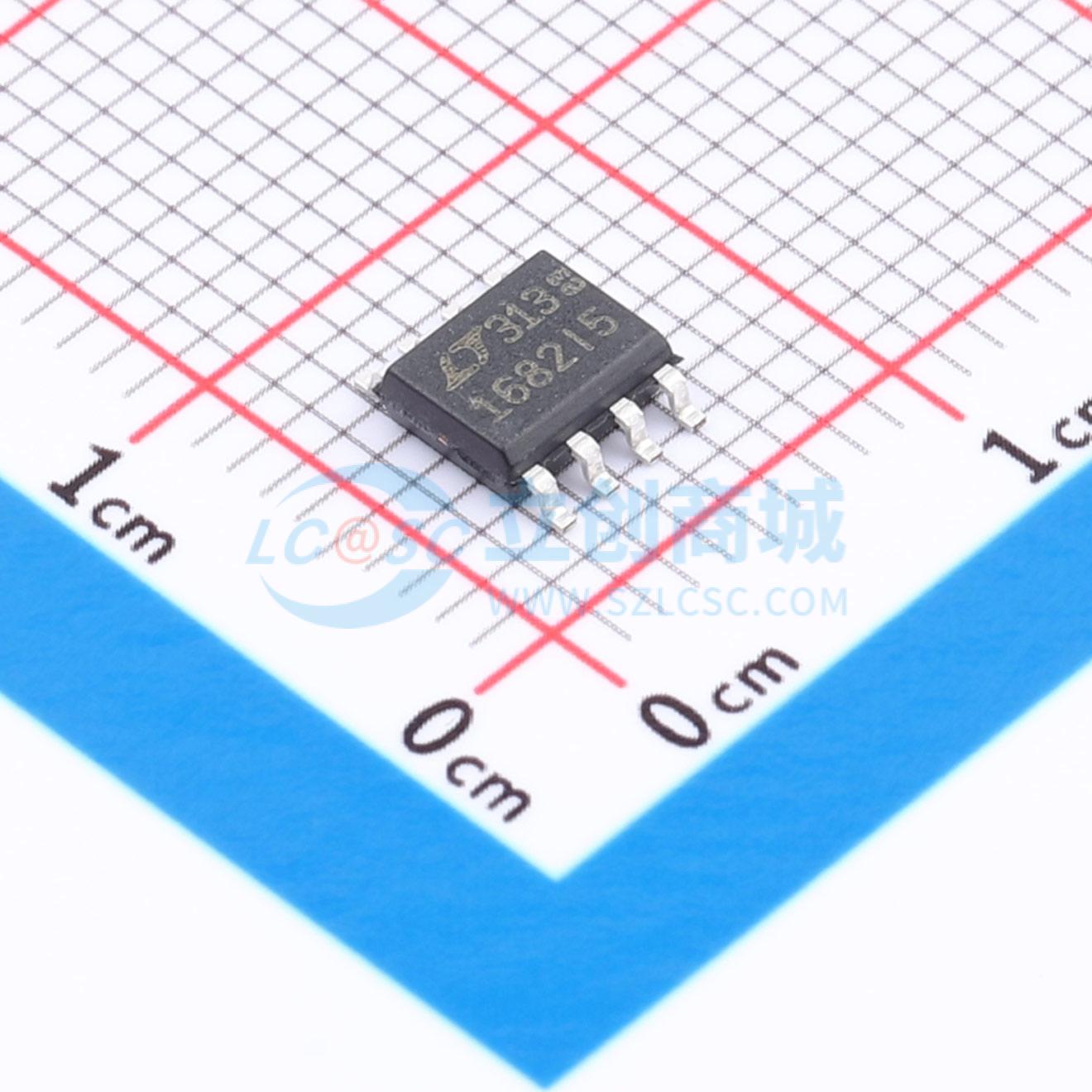

LTC1682IS8-5#PBF

具低噪声线性稳压器的倍压器充电泵

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是倍压电荷泵，带有内部低噪声、低压差 (LDO) 线性稳压器，旨在为无线应用中的高频压控振荡器 (VCO) 等对噪声敏感的设备提供低噪声升压电源电压。内部倍压电荷泵将1.8V至4.4V的输入转换为升压输出，而内部LDO稳压器将升压后的电压转换为低噪声稳压输出。可调版本允许用户通过连接到FB的外部电阻设置输出电压。该稳压器能够提供高达50mA的输出电流
品牌名称: ADI(亚德诺)
商品型号: LTC1682IS8-5#PBF
商品编号: C676404
商品封装: SO-8
包装方式: 管装
商品毛重: 0.187克(g)

商品参数

参数完善中

商品概述

LTC1682/LTC1682 - 3.3/LTC1682 - 5 是带有内部低噪声、低压差（LDO）线性稳压器的倍压电荷泵。这些器件旨在为对噪声敏感的设备（如无线应用中的高频压控振荡器（VCO））提供低噪声的升压电源电压。内部倍压电荷泵将 1.8V 至 4.4V 的输入转换为升压输出，而内部 LDO 稳压器将升压后的电压转换为低噪声的稳压输出。可调版本允许用户通过连接到 FB 的外部电阻设置输出电压 VOUT。该稳压器能够提供高达 50mA 的输出电流。关断模式可将电源电流降至 <5µA，通过禁用稳压器断开 V₁ₙ 的负载，并通过一个 100Ω 的开关将 VOUT 放电至地。 LTC1682 LDO 稳压器仅需在输出端使用 2µF 的电容即可保持稳定。可以使用小型陶瓷电容，从而减小 PCB 面积。 LTC1682/LTC1682 - 3.3/LTC1682 - 5 具有短路和过热保护功能。这些器件提供 8 引脚 MSOP 和 SO 封装。

商品特性

低输出噪声：60µVRMS（100kHz 带宽）
可调或固定升压输出
可调输出电压范围：2.5V 至 5.5V
固定输出电压：3.3V、5V
宽输入电压范围：1.8V 至 4.4V
使用小型陶瓷电容
无需电感
输出电流高达 50mA
550kHz 开关频率
低工作电流：150µA
低关断电流：1µA
内部热关断和电流限制功能
提供 8 引脚 MSOP 和 SO 封装

应用领域

手机中的 VCO 电源
双向寻呼机
无线 PCMCIA 卡
便携式医疗仪器
低功耗数据采集
远程发射器
