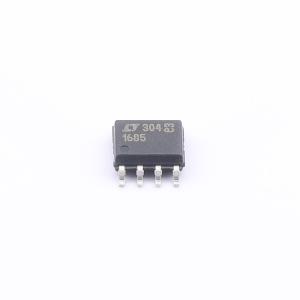

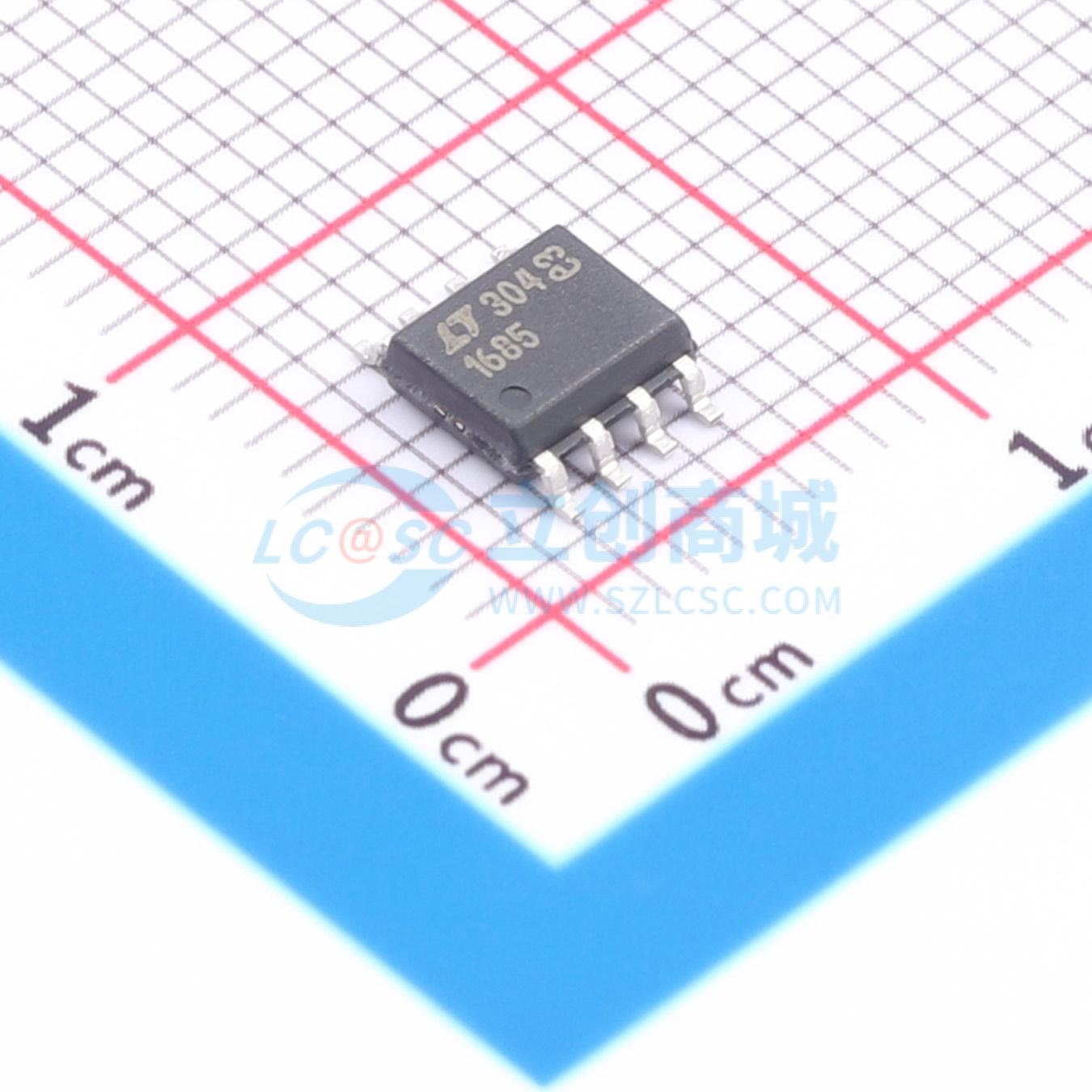

LTC1685CS8#PBF

LTC1685是一款高速、高精度延时的RS485收发器，能够以高达52Mbps的数据速率运行。该器件也符合RS422的要求。

独特的架构提供了在宽共模和环境温度范围内的非常稳定的传播延迟和低偏斜。

驱动器和接收器具有三态输出功能，当驱动器输出被禁用时，在整个共模范围内保持高阻抗状态。短路特性可以检测到短路输出，并显著降低驱动器输出电流。类似的功能也可以保护接收器输出免受短路影响。热关断电路防止过大的功率损耗。

接收器具有故障保护功能，确保输入端短路或悬空时输出为高电平状态。LTC1685 RS485收发器在整个共模范围（-7V至12V）内保证接收器故障安全操作。当设备未供电或被禁用时，输入电阻将保持≥22kΩ。

LTC1685采用单5V电源供电，仅消耗7mA的电源电流。

• 高速 RS485/RS422 收发器
• 电平转换器
• 后平面收发器
• STS-1/OC-1 数据收发器
• Fast-20, Fast-40 SCSI 收发器
