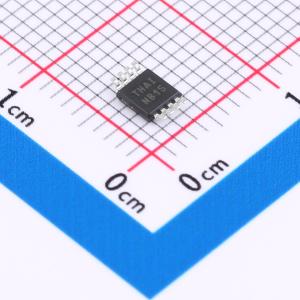

温馨提醒：图片仅供参考，商品以实物为准

LTC1751EMS8#PBF

微功率、稳压充电泵 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC1751系列是微功耗电荷泵DC/DC转换器，可提供高达100mA的稳压输出。输入电压范围为2V至5.5V。极低的工作电流（典型无负载电流为20μA）和极少的外部元件数量（一个飞跨电容以及V₁ₙ和V₀ᵤₜ处的两个小旁路电容）使其非常适合小型电池供电应用
品牌名称: ADI(亚德诺)
商品型号: LTC1751EMS8#PBF
商品编号: C674508
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.316667克(g)

商品参数

商品概述

LTC1751系列是微功耗电荷泵DC/DC转换器，可提供高达100mA的稳压输出电压。输入电压范围为2V至5.5V。极低的工作电流（典型无负载时为20μA）和较少的外部元件数量（一个飞跨电容以及VIN和VOUT端的两个小旁路电容）使其非常适合小型电池供电应用。 LTC1751系列以突发模式开关电容电压倍增器的方式工作，以实现超低静态电流。它们具备热关断功能，并且能够承受VOUT至GND的持续短路。LTC1751 - 3.3和LTC1751 - 5上的PGOOD引脚用于指示输出电压何时达到最终值，以及输出是否存在欠压故障情况。可调型LTC1751的FB引脚可用于设置所需的输出电压或电流。可在SS引脚处使用一个可选的软启动电容，以防止启动期间出现过大的浪涌电流。 LTC1751系列采用8引脚MSOP封装。

商品特性

5V输出电流：100mA（VIN ≥3V）
3.3V输出电流：80mA（VIN ≥2.5V）
超低功耗：2μA静态电流
稳压输出电压：3.3V±4%、5V±4%、可调
无需电感
短路/热保护
VIN范围：2V至5.5V
800kHz开关频率
极低关断电流：<2μA
关断时将负载与VIN断开
电源正常/欠压输出
可调软启动时间
采用8引脚MSOP封装

应用领域

锂离子电池备用电源
本地3V和5V转换
智能卡读卡器
PCMCIA本地5V电源
白色LED背光

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2V~5.5V
	静态电流(Iq)	40uA
	输出电阻	8.5Ω
	能量效率	82%

	属性	参数值
	开关频率	800kHz
	工作温度	-40℃~+85℃
	功能类型	升压
	PFM模式	支持
	输出电流(Iout)	100mA
