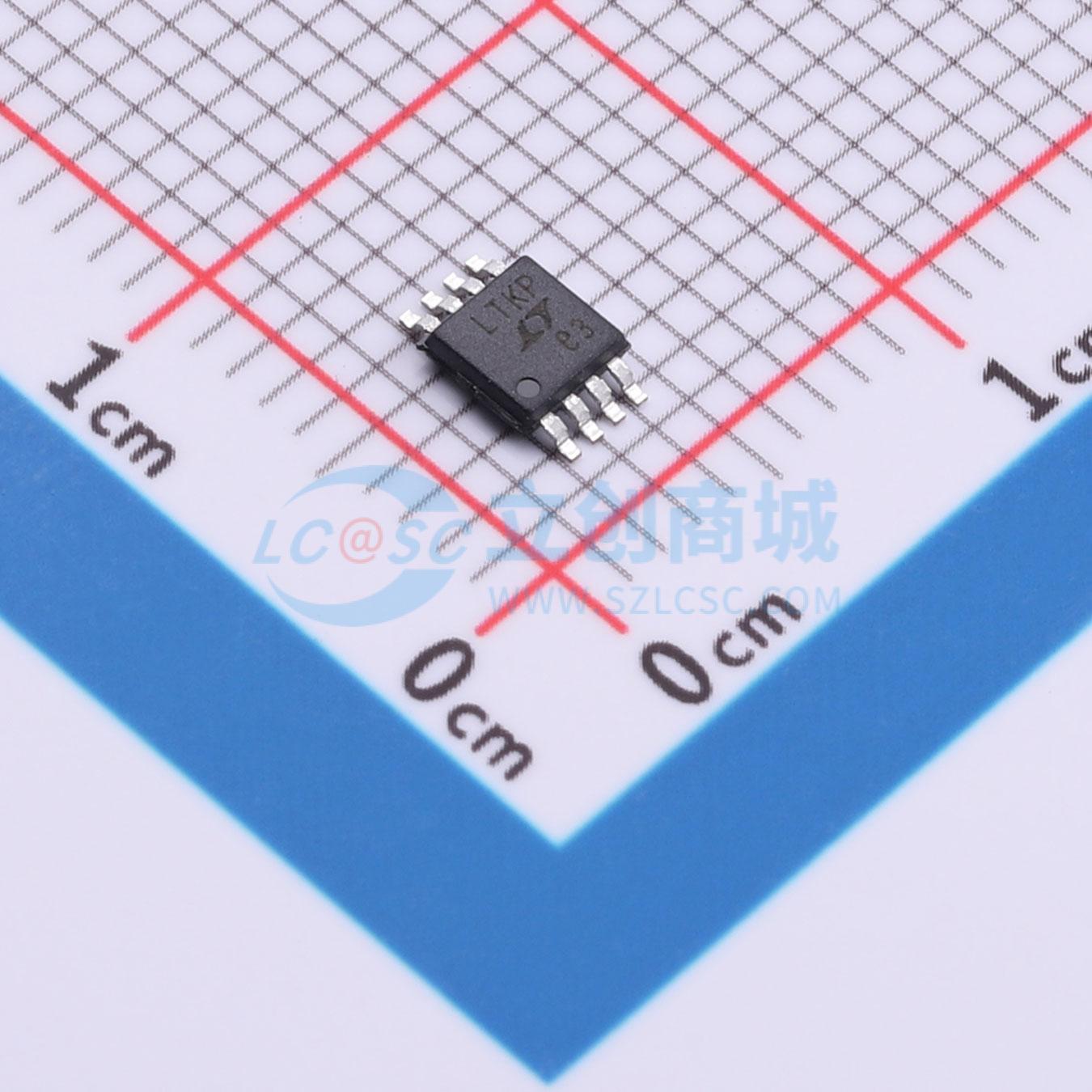

温馨提醒：图片仅供参考，商品以实物为准
LTC1751EMS8-5#PBF
微功率、稳压充电泵 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1751EMS8-5#PBF
- 商品编号
- C674512
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.48克(g)
商品参数
参数完善中
商品概述
LTC1751系列是微功耗电荷泵DC/DC转换器，可提供高达100mA的稳压输出电压。输入电压范围为2V至5.5V。极低的工作电流（典型无负载时为20μA）和较少的外部元件数量（一个飞跨电容以及VIN和VOUT端的两个小旁路电容）使其非常适合小型电池供电应用。 LTC1751系列以突发模式开关电容电压倍增器的方式工作，以实现超低静态电流。它们具备热关断功能，并且能够承受VOUT至GND的持续短路。LTC1751 - 3.3和LTC1751 - 5上的PGOOD引脚用于指示输出电压何时达到最终值，以及输出是否存在欠压故障情况。可调型LTC1751的FB引脚可用于设置所需的输出电压或电流。可在SS引脚处使用一个可选的软启动电容，以防止启动期间出现过大的浪涌电流。 LTC1751系列采用8引脚MSOP封装。
商品特性
- 5V输出电流：100mA（VIN ≥3V）
- 3.3V输出电流：80mA（VIN ≥2.5V）
- 超低功耗：2μA静态电流
- 稳压输出电压：3.3V±4%、5V±4%、可调
- 无需电感
- 短路/热保护
- VIN范围：2V至5.5V
- 800kHz开关频率
- 极低关断电流：<2μA
- 关断时将负载与VIN断开
- 电源正常/欠压输出
- 可调软启动时间
- 采用8引脚MSOP封装
应用领域
- 锂离子电池备用电源
- 本地3V和5V转换
- 智能卡读卡器
- PCMCIA本地5V电源
- 白色LED背光
