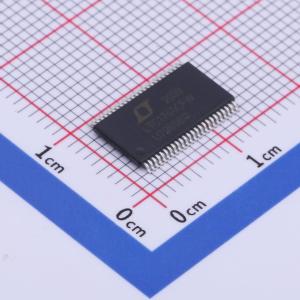

温馨提醒：图片仅供参考，商品以实物为准

LTC1760CFW#TRPBF

SMBus双智能电池充电选择器

描述: 双智能电池系统管理器
品牌名称: ADI(亚德诺)
商品型号: LTC1760CFW#TRPBF
商品编号: C674528
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

LTC1760智能电池系统管理器是一款高度集成的SMBus 3级电池充电器和选择器，适用于使用双智能电池的产品。三个SMBus接口使LTC1760能够根据电池测量的内部电压和电流进行调节，同时允许SMBus主机设备监控任一电池的状态。充电精度由电池的内部电压和电流测量值决定，通常优于±0.2%。专有的PowerPath架构支持同时对两块电池进行充电或放电。典型电池续航时间最多可延长10%，而充电时间最多可缩短50%。LTC1760可在不到10µs的时间内自动切换电源，以防止在移除电池或交流适配器时出现电源中断。除了生成复合电池信息外，LTC1760实现了版本1.1“智能电池系统管理器”的所有功能。内部多路复用器可将SMBus主机干净地切换到两个连接的智能电池中的任意一个，而不会向电池或SMBus主机发送部分消息。自动监控两块电池上的热敏电阻，以获取温度和断开连接信息（安全信号）。

商品特性

适用于两块智能电池的SMBus充电器/选择器
电压和电流精度在电池报告值的0.2%以内
简化“智能电池系统管理器”的构建
包含所有SMBus充电器V1.1安全特性
支持无主机的自主运行
允许两块电池同时以低损耗（理想二极管）向单个负载放电
双电池的SMBus切换，可随时对充电电池进行报警监控
最大充电电流和电压的引脚可编程限制提高安全性
快速自主PowerPath™切换（<10µs）
两块电池的低损耗同时充电
效率约为95%的同步降压充电器
交流适配器电流限制可最大化充电速率
SMBus加速器可改善SMBus时序
采用48引脚TSSOP封装

应用领域

便携式计算机和仪器
独立双智能电池充电器
电池备份系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6V~28V
	最大充电电流	4A
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	2
	工作温度	-40℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	75uA
	接口类型	SMBus
