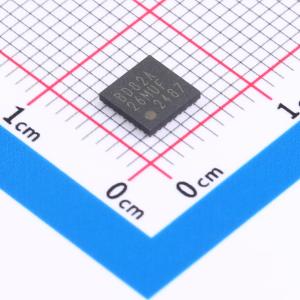

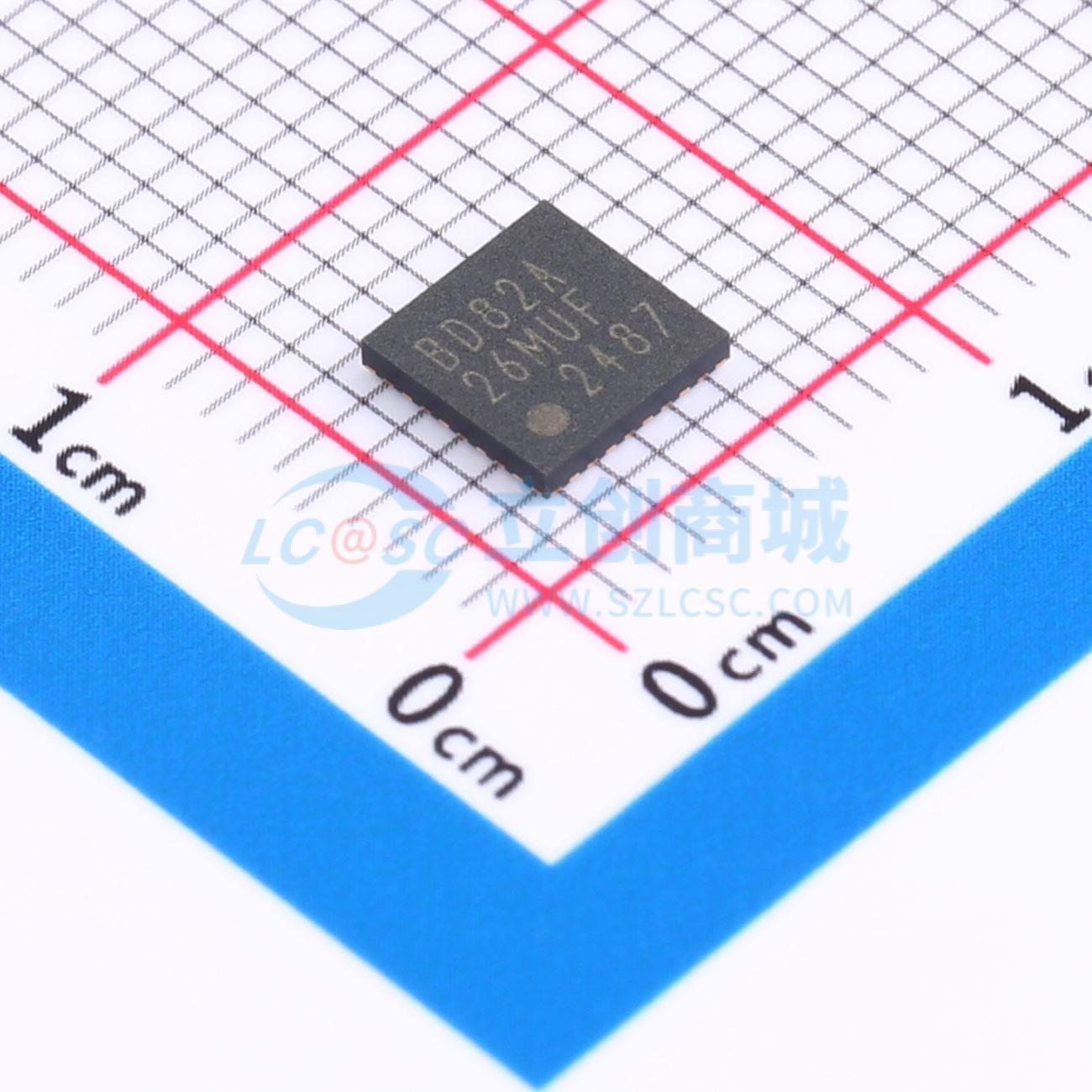

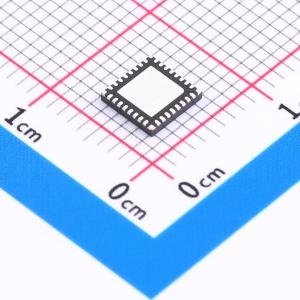

BD82A26MUF-ME2
6通道内置电流驱动的升压型DC/DC转换器，适用于汽车的白光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款用于LCD背光的白色LED驱动器。它具有6通道电流驱动器，适用于高亮度LED驱动。LED引脚最大电压为50V，适合驱动大型LCD面板。调光由PWM信号控制，可设置高达20,000:1（100Hz），还支持模拟调光，与PWM调光结合可适应更高亮度范围。DC/DC转换器可用于升压应用，输入工作电压范围为3.0V至48V。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD82A26MUF-ME2
- 商品编号
- C6129667
- 商品封装
- VFQFN-32-EP
- 包装方式
- 编带
- 商品毛重
- 0.246667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~48V | |
| 开关频率 | 270kHz~2.42MHz | |
| 通道数 | 6 | |
| 输出电压 | 50V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 150mA | |
| 调光 | PWM；模拟 | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 5% |
