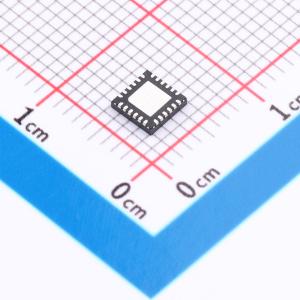

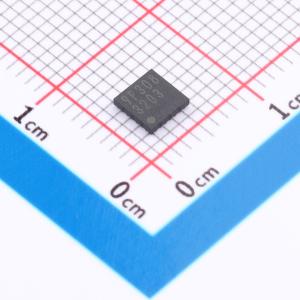

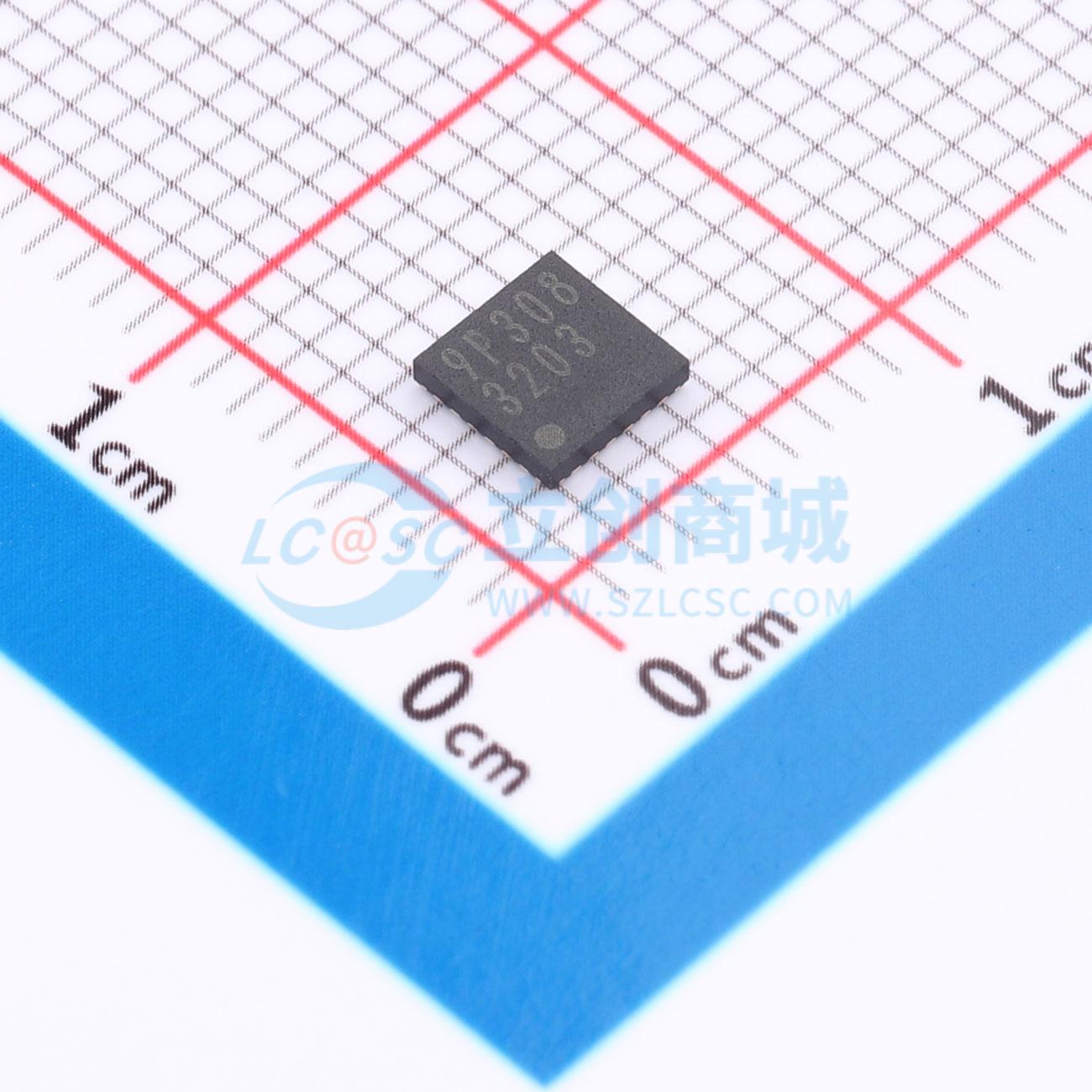

温馨提醒：图片仅供参考，商品以实物为准
BD9P308MUF-CE2
降压型 3A 3.5V~40V
- 描述
- BD9P308MUF-C是一款3.5 V至40 V输入电压范围,最大输出电流为3.0 A的同步降压DC/DC转换器。该芯片集成了功率MOSFET,支持AEC-Q100认证,适用于汽车和消费电源应用。具有多种保护功能,包括过流保护、短路保护、过温保护等。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9P308MUF-CE2
- 商品编号
- C6129687
- 商品封装
- VQFN24FV4040
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~40V | |
| 输出电压 | 800mV~8.5V | |
| 输出电流 | 3A | |
| 开关频率 | 440kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9P308MUF-C是一款集成功率MOSFET的电流模式同步降压DC/DC转换器。
商品特性
- 纳秒脉冲控制技术（Nano Pulse ControlTM）
- 通过AEC-Q100认证
- 最小导通脉冲50 ns（最大值）
- 集成功率MOSFET的同步降压DC/DC转换器
- 软启动功能
- 电流模式控制
- 复位功能
- 轻载模式（LLM）
- 强制脉冲宽度调制（PWM）模式
- 包含相位补偿
- 可选择开关频率
- 扩频开关
- 外部同步功能
- 过流保护（OCP）
- 输入欠压锁定（UVLO）保护
- 热关断（TSD）保护
- 输出过压保护（OVP）
- 短路保护（SCP）
应用领域
- 汽车电源
- 消费类电源
