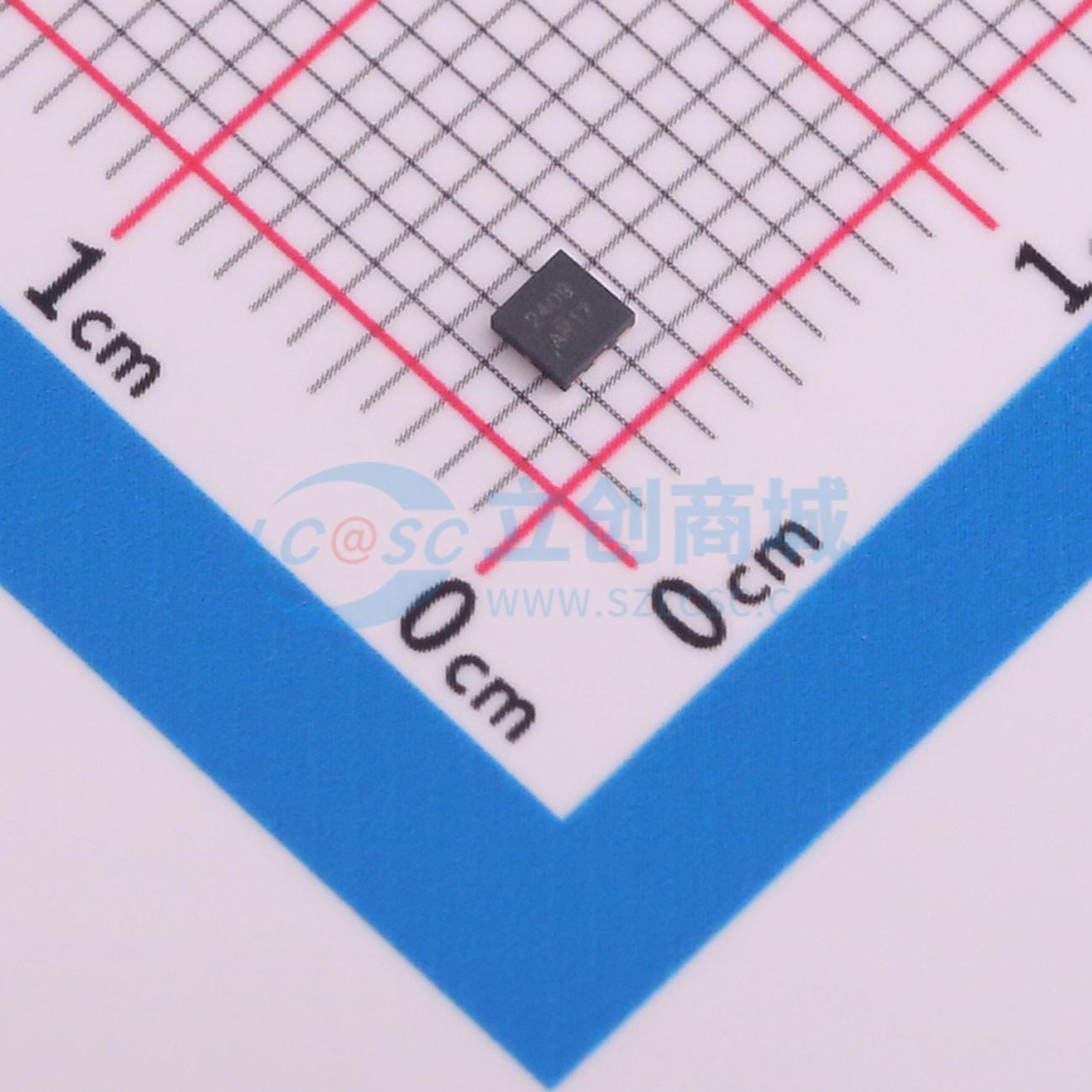

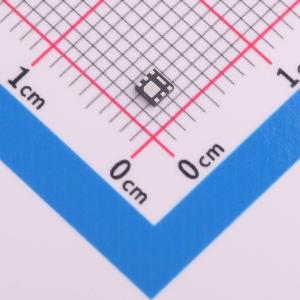

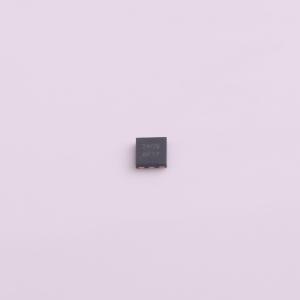

温馨提醒：图片仅供参考，商品以实物为准
AON2409
1个P沟道 耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 结合先进的沟槽MOSFET技术和低电阻封装，以提供极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。符合RoHS和无卤标准。
- 品牌名称
- AOS
- 商品型号
- AON2409
- 商品编号
- C6125486
- 商品封装
- DFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.042409克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 53mΩ@4.5V,6A | |
| 耗散功率(Pd) | 2.8W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | 530pF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 114pF |
商品概述
功率MOS是一款高速、高压N沟道开关模式功率MOSFET。此“FREDFET”版本的漏源（体）二极管经过优化，通过降低反向恢复时间（trr）、实现软恢复以及具备高恢复dv/dt能力，可在零电压开关（ZVS）移相桥和其他电路中实现高可靠性。低栅极电荷、高增益以及大幅降低的Crss/Ciss比，使其具备出色的抗噪性和低开关损耗。多晶硅栅极结构固有的栅极电阻和电容有助于在开关过程中控制di/dt，从而实现低电磁干扰（EMI）和可靠的并联性能，即使在极高频率下开关也是如此。
商品特性
- 快速开关，低电磁干扰
- 低trr，高可靠性
- 超低Crss，增强抗噪性
- 低栅极电荷
- 有雪崩能量额定值
- 符合RoHS标准
应用领域
- ZVS移相及其他全桥电路
- 半桥电路
- 功率因数校正（PFC）及其他升压转换器
- 降压转换器
- 单开关和双开关正激电路
- 反激电路
