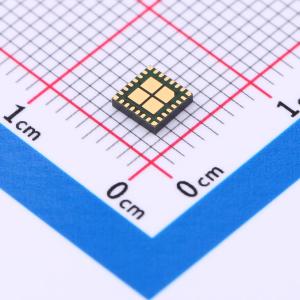

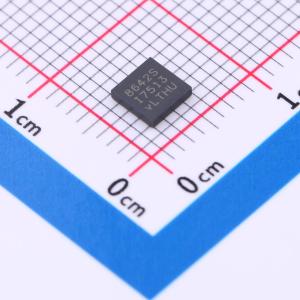

温馨提醒：图片仅供参考，商品以实物为准

LT8642SIV#PBF

18V、10A 同步降压静音开关器 2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 18V 10A 降压 Silent Switcher 2
品牌名称: ADI(亚德诺)
商品型号: LT8642SIV#PBF
商品编号: C674133
商品封装: LQFN-24-EP(4x4)
包装方式: 托盘
商品毛重: 1.13克(g)

商品参数

商品概述

LT8642S同步降压稳压器采用第二代Silent Switcher架构，旨在最大限度地减少EMI辐射，同时在高开关频率下实现高效率。这包括集成旁路电容器，以优化内部所有快速电流环路，并通过消除布局敏感性轻松实现所宣称的EMI性能。这种性能使LT8642S非常适合对噪声敏感的应用和环境。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案尺寸。具有25ns最小导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比。通过V₀引脚进行外部补偿，可在高开关频率下实现快速瞬态响应。V₀引脚还支持电流共享，CLKOUT引脚可使其他稳压器与LT8642S同步。突发模式操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，或者扩频操作可进一步降低EMI辐射。通过SS引脚可实现软启动和跟踪功能，使用EN/UV引脚可设置精确的输入电压欠压锁定（UVLO）阈值。

商品特性

Silent Switcher架构，在任何PCB上实现超低EMI辐射，消除PCB布局敏感性
内部旁路电容器可降低辐射EMI，可选扩频调制
高频下高效率：在1MHz、12V输入至3.3V输出时效率高达96%；在2MHz、12V输入至3.3V输出时效率高达95%
宽输入电压范围：2.8V至18V
10A输出电流
外部补偿：快速瞬态响应和电流共享
低静态电流，突发模式操作：在将12V输入调节至1.2V输出时，静态电流IQ为240µA，输出纹波<10mVPP
快速最小开关导通时间：25ns
在所有条件下均具有低压差：1A时为50mV
强制连续模式
可调节和同步：200kHz至3MHz
输出软启动和电源正常指示
小型24引脚4mm×4mm LQFN封装

应用领域

服务器电源应用
通用降压应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~18V
	输出电压	1.2V
	输出电流	10A
	开关频率	200kHz~3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	240uA
	开关管(内置/外置)	内置
	输出类型	固定
