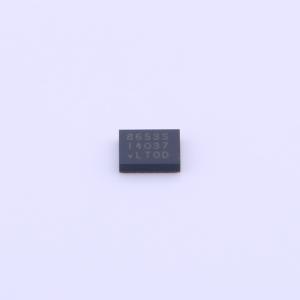

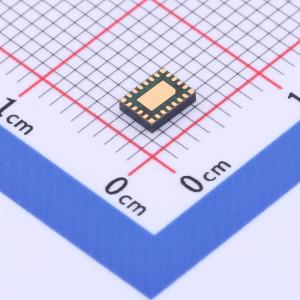

温馨提醒：图片仅供参考，商品以实物为准

LT8653SIV#PBF

双通道2A 42V同步降压静音开关器

描述: LT8653S是一款双通道降压调节器,每通道支持2A连续电流,最高可达3A。采用第二代Silent Switcher架构,具有超低EMI、内部旁路电容减少辐射EMI、可选扩展频谱调制等特性。在高开关频率下实现高效运行,同时保持较小的解决方案尺寸。
品牌名称: ADI(亚德诺)
商品型号: LT8653SIV#PBF
商品编号: C674148
商品封装: LQFN-20-EP(3x4)
包装方式: 托盘
商品毛重: 2.4克(g)

商品参数

商品概述

LT8653S 是一款双路降压稳压器，两个通道均可提供高达 2A 的连续电流，且每个通道可支持高达 3A 的负载。LT8653S 采用第二代 Silent Switcher 架构，在高开关频率下实现高效率的同时，将 EMI 辐射降至最低。这包括集成旁路电容，以优化高频电流回路，并通过消除布局敏感性轻松实现所宣称的 EMI 性能。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而实现小尺寸解决方案，并具备较宽的控制环路带宽，以实现快速瞬态响应。突发模式操作可实现超低待机电流消耗，或者可使用强制连续模式在整个输出负载范围内控制频率谐波。LT8653S 是一款功能齐全、可定制的电压稳压器，也有多个引脚绑带选项，可选择内部 2MHz 开关频率、内部补偿和内部反馈电阻分压器选项，仅用五个外部元件即可打造简单、紧凑的双输出电压稳压器。

商品特性

Silent Switcher 2 架构：在任何 PCB 上实现超低 EMI，消除 PCB 布局敏感性
内部旁路电容可降低辐射 EMI
可选扩频调制
每个通道可同时提供 2A 直流电流
任一通道可提供高达 3A 电流
超低静态电流突发模式操作：从 12VIN 调节至 5VOUT1 和 3.3VOUT2 时为 6.2µA，输出纹波 <10mVPP
可选外部 VC 引脚：实现快速瞬态响应
强制连续模式
高频下实现高效率
在 2MHz 时，从 12VIN 输出 1A、5VOUT 的效率为 94.1%
引脚可选固定输出电压：5V、3.3V、1.8V
快速最小导通时间：30ns
宽输入电压范围：3.0V 至 42V
可调节且可同步：300kHz 至 3MHz
固定输出引脚绑带选项
内部 2MHz fSW 搭配快速内部补偿
小型 4mm × 3mm 20 引脚 LQFN 封装
通过 AEC-Q100 汽车应用认证

应用领域

通用降压应用
汽车和工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~42V
	输出电压	-
	输出电流	-
	开关频率	300kHz~3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
