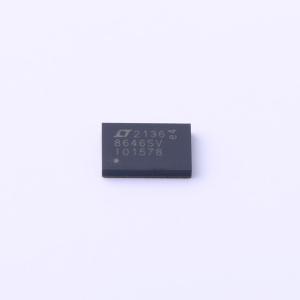

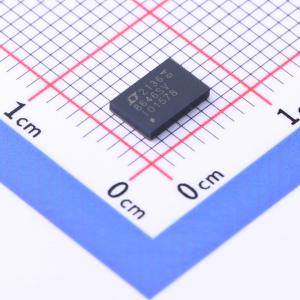

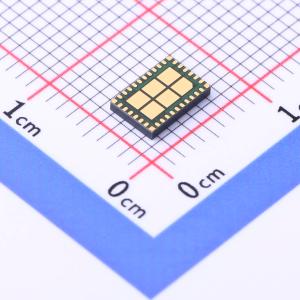

LT8646SEV#PBF

65V, 8A 同步降压静音开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 2.5μA 静态电流的 65V、8A 同步降压型 Silent Switcher 2
品牌名称: ADI(亚德诺)
商品型号: LT8646SEV#PBF
商品编号: C674142
商品封装: LQFN-32-EP(4x6)
包装方式: 托盘
商品毛重: 2.94克(g)

商品参数

商品概述

LT8645S/LT8646S同步降压稳压器采用第二代 Silent Switcher 架构，旨在最大限度地减少 EMI 辐射，同时在高开关频率下实现高效率。这包括集成旁路电容，以优化内部所有快速电流环路，并通过消除布局敏感性轻松实现所宣称的 EMI 性能。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案尺寸。具有 40ns 最短导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比。LT8646S 具备外部补偿功能，可在高开关频率下实现均流和快速瞬态响应。突发模式操作可实现超低待机电流消耗，脉冲跳跃模式允许在较低输出负载下实现全开关频率，或者扩频操作可进一步降低 EMI 辐射。

商品特性

Silent Switcher 架构
任何 PCB 上的超低 EMI 辐射
消除 PCB 布局敏感性
内部旁路电容降低辐射 EMI
可选扩频调制
高频下的高效率
1MHz、12VIN 至 5VOUT 时效率高达 95%
2MHz、12VIN 至 5VOUT 时效率高达 94%
宽输入电压范围：3.4V 至 65V
超低静态电流
突发模式操作，12VIN 至 3.3VOUT 调节时为 2.5µA（LT8645S）
输出纹波 < 10mVP-P
外部补偿：快速瞬态响应和均流（LT8646S）
快速最短开关导通时间：40ns
所有条件下的低压差：1A 时为 60mV
可调且可同步：200kHz 至 2.2MHz
峰值电流模式操作
输出软启动和跟踪
小型 32 引脚 6mm × 4mm LQFN 封装
通过 AEC-Q100 汽车应用认证

应用领域

汽车和工业电源
通用降压应用
GSM 电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.4V~65V
	输出电压	5V
	输出电流	8A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5uA
	开关管(内置/外置)	内置
	输出类型	固定
