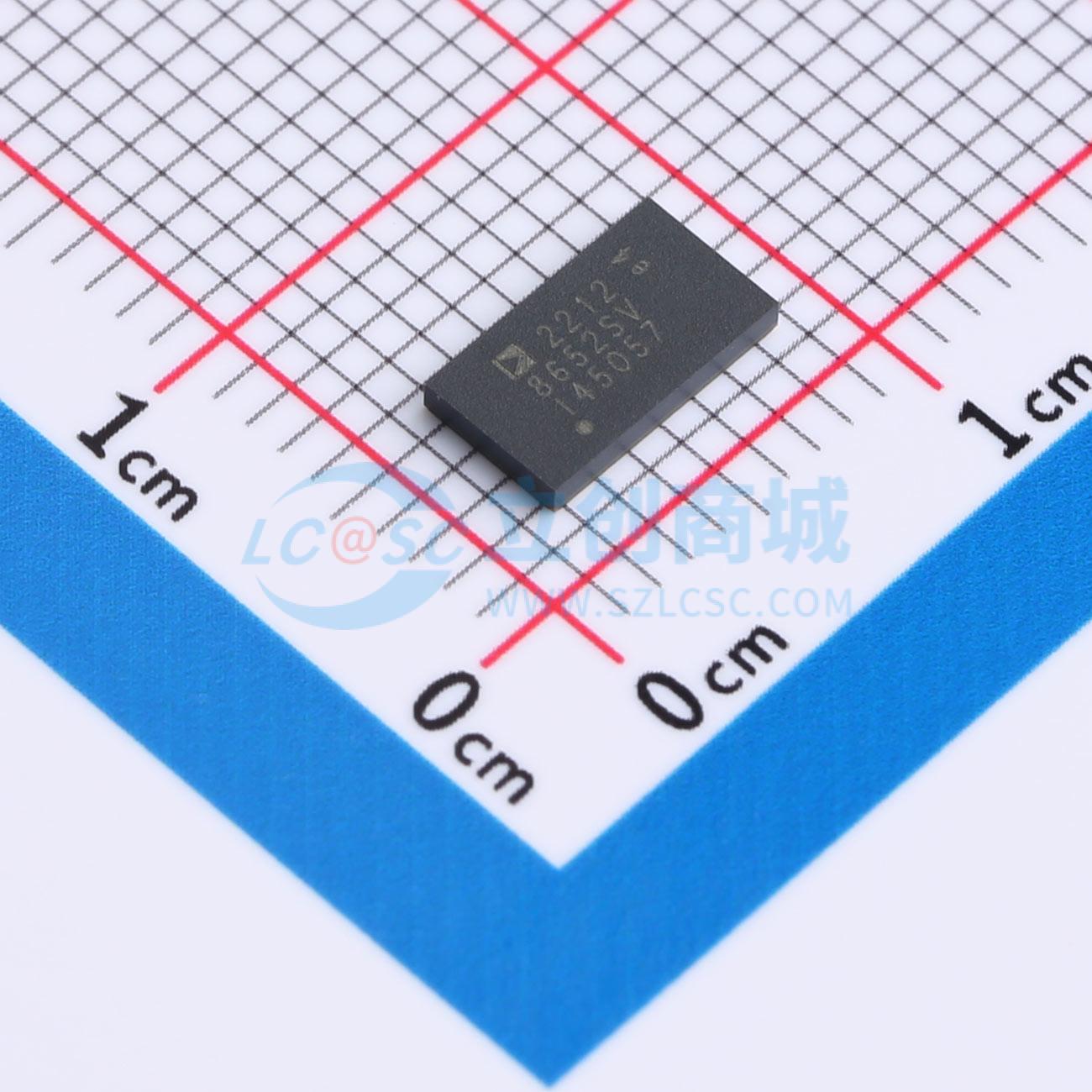

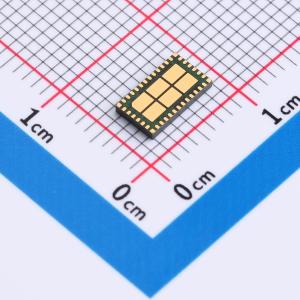

温馨提醒：图片仅供参考，商品以实物为准

LT8652SEV#PBF

具有16uA静态电流的双通道8.5A、18V同步降压型Silent Switcher稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有16μA静态电流的双通道8.5A、18V同步降压型Silent Switcher稳压器
品牌名称: ADI(亚德诺)
商品型号: LT8652SEV#PBF
商品编号: C674145
商品封装: LQFN-36(4x7)
包装方式: 托盘
商品毛重: 0.09克(g)

商品参数

商品概述

LT8652S是一款双路降压稳压器，两个通道均可提供高达8.5A的连续电流，每个通道可支持高达12A的负载。LT8652S采用第二代 Silent Switcher 技术，集成了旁路电容，可实现高频、高效、小尺寸解决方案，并具备出色的 EMI 性能。LT8652S非常适合对噪声敏感的应用，如 PLL 以及高带宽数据和通信系统。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，为快速瞬态响应提供了较宽的控制环路带宽。输出电流监测和限制功能可根据特定应用中的最大输出电流来选择电感器。差分输出电压感应可为大电流应用在负载点提供精确的电压调节。两个通道可以组合使用，提供17A的电流，两个 LT8652S 集成电路可以组合成一个4相、34A的电源。

商品特性

Silent Switcher 架构：在任何 PCB 上实现超低 EMI，消除 PCB 布局敏感性；内部旁路电容可降低辐射 EMI；扩频频率调制
每个通道可同时提供8.5A直流电流
任一通道最高可提供12A电流
超低静态电流突发模式工作：在将12V输入调节为3.3V输出时（两个通道），静态电流为16µA，输出纹波 <10mV峰 - 峰值
带远程感应功能的 ±1.2% 600mV 反馈电压
带电流限制功能的输出电流监测引脚
强制连续模式
用于最多4相操作的 CLKOUT
在1MHz、12V输入、3.3V输出、6A负载时，效率为93.6%
在1MHz、12V输入、1.0V输出、6A负载时，效率为85.6%
快速最小开关导通时间：20ns
可调节和同步：300kHz至3MHz
小型4mm×7mm 36引脚 LQFN 封装
通过 AEC - Q100 认证，适用于汽车应用

应用领域

服务器电源应用
通用降压应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~18V
	输出电压	-
	输出电流	8.5A
	开关频率	300kHz~3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	可调
