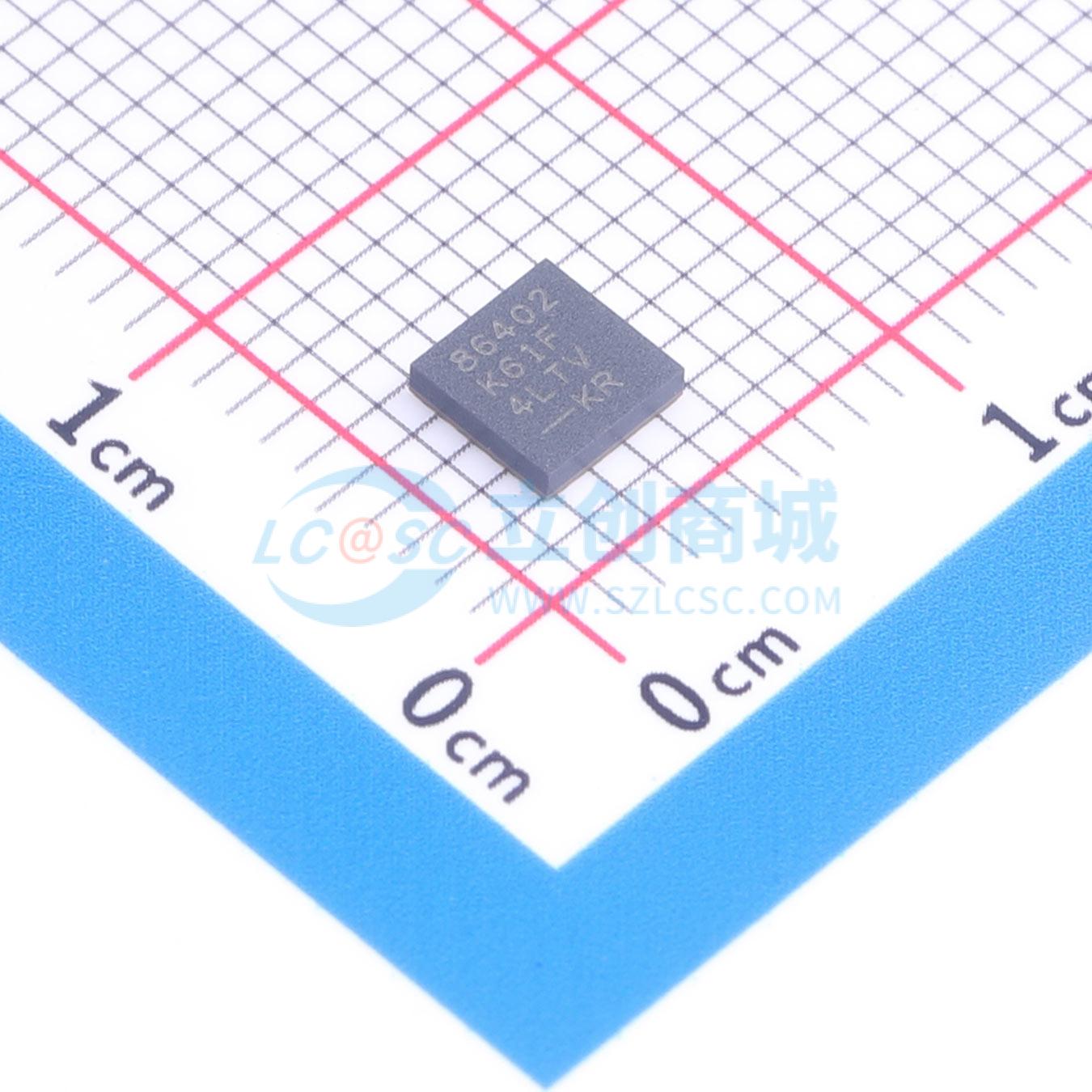

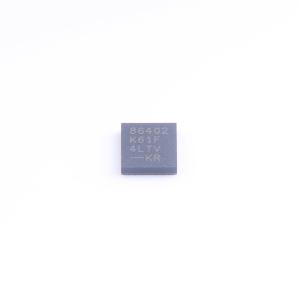

温馨提醒：图片仅供参考，商品以实物为准

LT8640SEV-2#PBF

具 2.5uA 静态电流的 42V、6A 同步降压型Silent Switcher

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 2.5μA 静态电流的 42V、6A 同步降压型Silent Switcher
品牌名称: ADI(亚德诺)
商品型号: LT8640SEV-2#PBF
商品编号: C674124

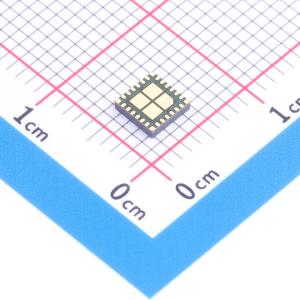

商品封装: LQFN-24-EP(4x4)
包装方式: 托盘
商品毛重: 0.767857克(g)

商品参数

商品概述

LT8640S - 2/LT8643S - 2同步降压稳压器采用了Silent Switcher架构，旨在最大限度地减少EMI辐射，同时在高开关频率下实现高效率。具有30ns最小导通时间的峰值电流模式控制，即使在高开关频率下也能实现高降压比。LT8643S - 2具备外部补偿功能，可在高开关频率下实现均流和快速瞬态响应。突发模式（Burst Mode）操作可实现超低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，扩频操作可进一步降低EMI辐射。

商品特性

Silent Switcher架构
超低EMI辐射，可选扩频调制
高频下高效率
1MHz、12V输入至5V输出时，效率高达96%
2MHz、12V输入至5V输出时，效率高达95%
宽输入电压范围：3.4V至42V
最大连续电流6A，峰值输出电流7A
超低静态电流突发模式操作，12V输入至3.3V输出时为2.5µA（LT8640S - 2）
输出纹波 < 10mV峰 - 峰值
外部补偿：快速瞬态响应和均流（LT8643S - 2）
快速最小开关导通时间：30ns
所有条件下低压差：1A时为100mV
强制连续模式
可调节和同步：200kHz至3MHz
输出软启动和跟踪
小型24引脚4mm × 4mm LQFN封装
通过AEC - Q100汽车应用认证

应用领域

汽车和工业电源
通用降压应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.4V~42V
	输出电压	970mV~42V
	输出电流	6A
	开关频率	200kHz~3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5uA
	开关管(内置/外置)	内置
	输出类型	可调
