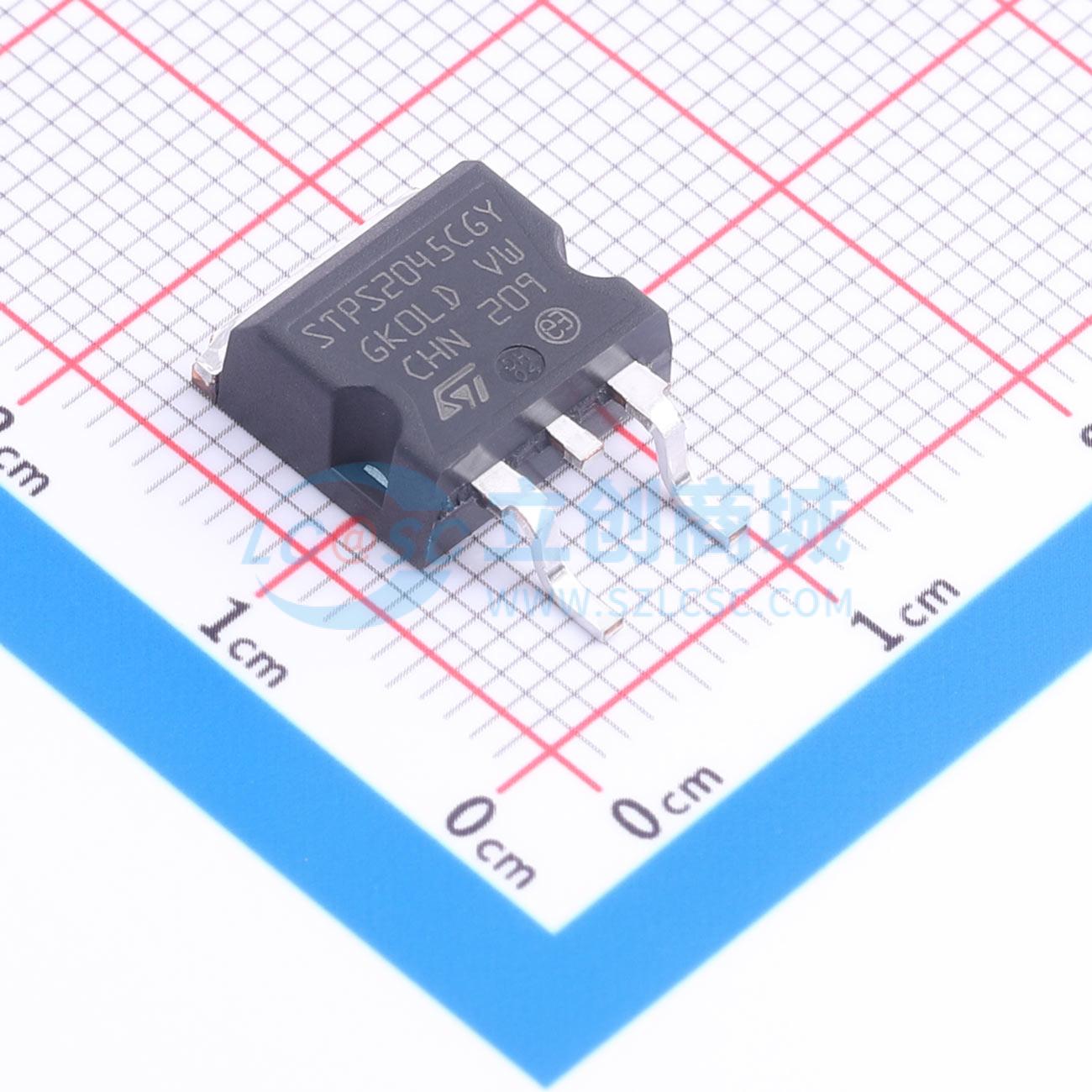

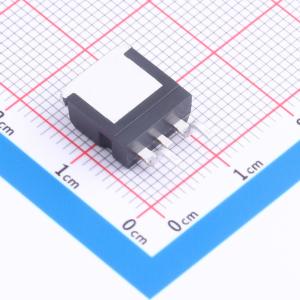

温馨提醒：图片仅供参考，商品以实物为准
STPS2045CGY-TR
电压:45V 电流:10A
- 描述
- 汽车级45 V、20 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2045CGY-TR
- 商品编号
- C672327
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 570mV@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 45V | |
| 整流电流 | 10A | |
| 反向电流(Ir) | 100uA@45V |
商品概述
双中心抽头肖特基整流器，适用于高频DC-DC转换器。采用D²PAK封装，该器件特别适用于低压、高频逆变器、续流和极性保护应用。型号为D2PAK STPS2045CGY。
商品特性
- 导通损耗非常小
- 开关损耗可忽略不计
- 开关速度快
- 雪崩额定
- AEC-Q101合格
- 环氧树脂符合UL94 V0标准
- 无铅封装
- 避免单个二极管在自身散热片上热失控的条件：dPtot/dTj < 1/Rth(j-a)
- 当二极管1和2同时使用时：Tj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)
- 评估导通损耗可使用以下公式：P = 0.42×I_F(AV) + 0.015×I_F²(RMS)
- 脉冲测试条件：t_p=380μs，δ<2%
应用领域
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
